GB 12014 防靜電工作服測試儀

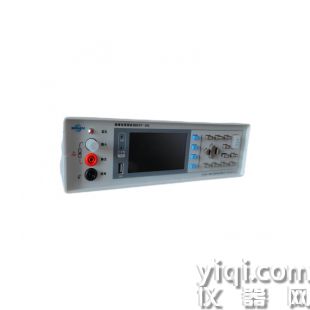

GB 12014 防靜電工作服測試儀外觀

? 顯示采用4.3寸高分辨率TFT屏顯示，操作簡單

? 機身小巧，功能強大

測試性能

? 回讀電壓精度0.5%

? 絕緣電阻精度1%

測量參數  絕緣電阻 R，泄漏電流 I，表面電阻 Rs，體積電阻 Rv

測試電壓 1-1000v  1000個檔位可以調

測試范圍  電阻102Ω~10 16Ω基本覆蓋半導電材料和超絕緣材料的電阻測量（超出顯示電流換算可到20次方）， 電阻率可達到1022Ω.cm

測量方式：手動/自動兩種

界面語言選擇：英文/中文 兩種

顯示位數：4/5位  兩種選擇

測量模式：三種

測試速度可選擇  快速 5 次/秒，慢速 1 次/秒，兩種可選

回讀電壓精度  0.5%±1V

測試特點：帶設置記憶功能 開機一鍵測試出結果 不用反復設置

可設定測量延時和放電延時

十種自定義測量模式可以用戶自己編輯開機直接調取 滿足不同材料的測試需求

量程超限顯示  量程上超 和量程下超

輸入端子  香蕉插頭，BNC 插頭

精度保證期  1年 根據計量證書有效期  可在全國任意檢測所檢測 精度保證

操作溫度和濕度 0℃到40℃80%RH以下(無凝結)

存儲溫度和濕度 -10℃到60℃ 80%RH以下(無凝結)

操作環境  室內,海拔2000m

電源  電壓：110V/ 220V AC 頻率：47Hz/63Hz 兩種供電模式

GB 12014 防靜電工作服測試儀一、核心功能與技術參數

?電阻測量范圍?：

?點對點電阻?：1×10?Ω至1×1013Ω（支持低至手動模式下的10?Ω測試）

?測試電壓?：DC 100V±5%（可定制其他電壓檔位）

?精度誤差?：阻值≤1012Ω時誤差±5%，>1012Ω時誤差±20%

?電荷面密度測試?：

通過法拉第筒與電位計組合，測量范圍±0.001μC至2μC

支持摩擦帶電電荷測試（使用錦綸/腈綸摩擦布）

二、符合標準與測試目標

?核心標準?：

GB 12014-2009《防靜電工作服》

GB/T 12703.2-2009《靜電性能評定：電荷面密度》

GB/T 23316-2009《工作服防靜電性能要求及試驗方法》

?檢測項目?：

點對點電阻（服裝接縫、面料間的導電性能）

帶電電荷量（摩擦或自然狀態下的靜電積累評估）

面料理化性能（如甲醛含量、pH值、撕裂強度等）

三、測試流程與操作規范

?試樣準備?：

裁取面料試樣（250mm×350mm），提前在溫濕度穩定環境（23℃±2℃，60–70% RH）中平衡≥2小時

檢查電極平整度并清潔（使用無水乙醇擦拭）

?電阻測試步驟?：
(1) 將試樣平鋪于平板電極裝置，施加100V電壓并保持15秒
(2) 從低檔位（如10?Ω）逐步調高量程，讀取穩定電阻值
(3) 重復測試3次，取算術平均值

?電荷面密度測試?：
(1) 用摩擦棒以均勻速度摩擦試樣表面，持續30秒
(2) 將帶電試樣投入法拉第筒，通過電位計換算電荷量數值

四、注意事項與維護要求

?環境控制?：

測試區域需屏蔽電磁干擾，濕度超過80%時應暫停測試

?安全操作?：

高壓端操作時佩戴絕緣手套，避免直接接觸電極金屬部分

測試完成后關閉電源并將量程切換至“10?Ω”檔位

?設備維護?：

定期校準高阻計（推薦使用昆侖801電力復合脂校準電極接觸電阻）

長期停用需對電極涂抹防氧化油脂

五、典型儀器型號

注：測試報告需包含環境溫濕度、測試電壓、試樣編號及異?，F(xiàn)象（如電極接觸不良）記錄。

表面電阻與體積電阻的換算關系

一、基礎定義

?體積電阻率（ρv）?
表示材料單位體積對電流的阻抗，計算公式為：
??=ρv=Rv?hA
其中：

Rv 為體積電阻（Ω），

A 為電極有效面積（m2），

?為材料厚度?。

?表面電阻率（ρs）?
其中：

Rs 為表面電阻（Ω），

1d1 為測量電極直徑，

2d2 為保護電極內徑（單位需統一）?。

二、換算條件與公式

?薄膜材料的直接關系?
當材料為均勻薄膜時，體積電阻率與表面電阻率可通過厚度 t 關聯：即表面電阻率等于體積電阻率除以薄膜厚度（單位需一致）?。

?實際應用中的參數要求?

換算需已知材料厚度 t 和電極幾何參數（如 1d1、2d2 或 A）?。

若已知體積電阻Rv，需結合電極面積 A 和厚度 ?h 計算 ρv，再通過厚度 t 轉換為表面電阻率 ρs ?。

三、操作步驟示例

?體積電阻轉表面電阻率?

步驟1：測量體積電阻 Rv，記錄電極面積 A 和材料厚度 ?h ?。

步驟2：計算體積電阻率 =ρv=RvhA ?。

步驟3：若材料為薄膜，直接通過 =ρs=tρv 得到表面電阻率。

?表面電阻轉體積電阻率?

步驟1：測量表面電阻 Rs，記錄電極參數 1d1、2d2 ?。

步驟2：若已知薄膜厚度 t，通過 =ρv=ρs?t 反推體積電阻率?。

四、注意事項

?單位一致性?：確保所有參數（如厚度、面積、電阻值）單位統一（如米、平方米、歐姆）?。

?材料均勻性?：公式僅適用于均勻材料，非均勻材料需額外修正?。

?測量誤差?：電極接觸不良或環境溫濕度變化可能導致?lián)Q算誤差，建議多次測量取均值?。

通過上述關系和公式，可實現表面電阻與體積電阻的相互換算，但需嚴格遵循測量規范并驗證參數準確性?

表面電阻測試儀校準注意事項

一、校準前準備

?環境控制?

確保校準環境溫度穩定在 ?20-25℃?、濕度控制在 ?40%-60%?，儀器需提前靜置 ?30分鐘以上? 以平衡溫濕度?。

避免在強電磁場、振動或粉塵環境下操作，防止干擾校準精度?。

?工具與設備檢查?

使用覆蓋 ?103-1012Ω? 范圍、精度 ?≥1%? 的標準電阻器，并確保其通過有效期內的認證?。

檢查測試儀電源、電極連接線是否完好，避免接觸不良或破損導致校準誤差?。

二、校準操作注意事項

?調節校準器的操作規范?

校準前需 ?斷電操作?，打開表蓋時避免拉扯內部電路板連。

調節電路板上的 ?三個校準調節器?（溫濕度、阻抗、溫度補償）時，使用專用小螺絲刀，遵循 ?順時針增大數值、逆時針減小? 的原則?。

?校準驗證流程?

連接標準電阻器后，需多次通電對比 ?LCD顯示值? 與標準值差異，每次調節后需 ?斷電再重啟驗證?，避免電路過載?。

校準完成后，需用已知阻值的標準樣品復測，確保誤差在 ?±1%? 范圍內?。

?關鍵操作禁忌?

禁止帶電插拔連接線或調節校準器，防止短路或元件損壞?。

避免用手直接觸碰電極或電路板，操作時佩戴 ?防靜電手套? 以減少干擾?。

三、校準后處理

?儀器恢復與記錄?

校準后需 ?密封表蓋并擰緊螺絲?，防止灰塵或潮氣侵入?。

記錄校準日期、環境參數、標準值及實測數據，便于后續性能追蹤?。

?異常情況處理?

若校準后仍存在明顯偏差，需排查標準電阻器精度或電極接觸問題，必要時聯系專業機構維修?。

長期未使用的儀器需定期 ?充放電維護電池?，避免電量不足影響校準穩定性?。

四、安全與周期管理

?安全防護?：校準過程中遠離高壓電極，測試前確保設備完全放電?。

?校準周期?：建議每 ?6個月? 或按制造商要求定期校準，高頻率使用環境下可縮短至 ?3個月??。

通過規范操作和嚴格遵循上述事項，可有效保障表面電阻測試儀的校準精度及長期可靠性。

體積表面電阻率測試儀校準指南

一、體積表面電阻率測試儀校準前準備

?校準工具?

準備標準電阻器（范圍覆蓋103-1012Ω，精度1%）?，高精度溫濕度計及恒溫恒濕環境控制設備?。確認測試儀電量充足，并檢查電極、連接線是否完好?。

?環境設置?

校準環境需保持溫度20-25℃、濕度40%-60%，儀器需靜置至少30分鐘以平衡溫濕度?。

避免強電磁干擾或振動環境?。

二、體積表面電阻率測試儀校準步驟

?儀器拆裝與連接?

打開測試儀表蓋，避免損壞內部電路板連線?。

將鱷魚夾與香蕉插頭連接，插入儀器對應接口，另一端連接標準電阻器兩端?。

?調節校準點?

定位電路板右下方三個校準調節器：

?頂部調節器?：控制濕度測量校準?；

?中間調節器?：調整阻抗校準?；

?底部調節器?：通過小螺絲刀調節溫度補償?。

調節方向：順時針旋轉為增大數值，逆時針為減小?。

?校準操作?

按下電源開關，對比LCD顯示的溫濕度、電阻值與標準值差異?。

釋放電源開關，微調對應校準調節器，重復通電驗證直至顯示值與標準值一致?。

若需重復校準，需斷電后再調節，避免電路過載?。

三、體積表面電阻率測試儀校準后驗證與記錄

?功能驗證?

校準完成后，蓋上表蓋并擰緊螺絲，通電檢查儀器是否正常運行?。

使用已知電阻值的標準樣品復測，確保誤差在允許范圍內（如±1%）?。

?記錄管理?

填寫校準記錄表，包括校準日期、環境參數、標準值、實測值及操作人員?。

定期跟蹤儀器性能，建議每6個月或按制造商要求進行周期性校準?。

四、體積表面電阻率測試儀注意事項

操作時佩戴防靜電手套，避免觸碰高壓電極或內部電路?。

校準過程中禁止帶電插拔連接線，防止短路或損壞儀器?。

若校準后仍存在異常偏差，需排查標準電阻器精度或聯系專業機構維修?。

通過規范校準流程，可確保測試儀長期保持測量精度，滿足防靜電材料、電子元件等場景的檢測需求?

體積表面電阻率測試儀的保養與使用指南

一、體積表面電阻率測試儀保養要點

?清潔維護?

使用柔軟干布或?qū)Ｓ们鍧崉┎潦脙x器表面和測量區域，避免使用含酸堿的化學溶劑?.清潔后確保儀器完全干燥再存放，防止潮氣損害內部元件?。

?存放環境?

存放在干燥、通風良好的環境中，避免高溫、高濕或腐蝕性氣體?。

長期不使用時需取出電池，并對儀器進行密封防潮處理?。

?定期校準?

根據制造商建議周期校準，使用標準樣品驗證準確性，或聯系專業人員操作?。

校準后記錄數據，便于追蹤儀器性能變化?。

?電氣與機械檢查?

定期檢查電纜連接是否牢固，避免松動導致數據錯誤或故障?。

關注機械部件（如電極、夾具）的磨損情況，及時更換損壞零件?。

二、體積表面電阻率測試儀使用規范

?環境控制?

測試環境溫度宜保持穩定（推薦20-25℃），濕度控制在40%-60%?。

避免在強電磁場、振動或電焊作業附近使用，防止干擾測試結果?。

?樣品準備?

確保樣品表面清潔、干燥，無油污、灰塵或褶皺，必要時使用軟布或溫和溶劑清潔?。

樣品尺寸需適配電極要求，薄膜類材料需平整放置，避免接觸不良?。

體積表面電阻率測試儀?操作步驟?

開機后選擇對應模式（體積/表面電阻率），按標準設置電壓（通常數百至數千伏）和測試時間?。

正確連接電極：表面電阻測試時，環形電極需緊密貼合樣品，間距符合規范（如10cm）?。

測試過程中避免觸碰電極或高壓部分，防止觸電或數據偏差?。

體積表面電阻率測試儀?安全與后續處理?

測試前確認被測設備已斷電并完全放電，防止殘余電荷影響結果或引發危險?。

測試結束后先斷開高壓，再關閉電源，清潔電極并記錄數據?。

三、體積表面電阻率測試儀注意事項

避免碰撞或劇烈震動，運輸時使用防震包裝?。

電池維護：電量不足時及時充電，長期閑置需定期充放電以保持電池活性?。

若測試值異常（如超出10?-10?Ω范圍），需排查環境、樣品或儀器故障，必要時聯系售后?。

通過規范操作和定期維護，可有效延長表面電阻測試儀的使用壽命，并確保測量數據的準確性。

體積表面電阻率測試儀的測量場景及適用行業如下：

一、電子元器件制造

PCB基板檢測?

驗證環氧樹脂基板體積電阻率是否滿足>101?Ω標準，防止電路短路?

檢測硅膠封裝層表面電阻率，避免光電二極管暗電流干擾信號傳輸?

電容器與密封材料測試?

評估介質材料泄漏電流風險，確保電容器絕緣性能?

二、新能源領域

鋰電池隔膜質檢?

同步驗證隔膜的高體積電阻率（阻斷電子）與低表面電阻率（導通離子）平衡性?

光伏材料研發?

測試太陽能電池封裝材料的抗靜電能力，提升長期穩定性?

三、航空航天與材料

復合絕緣材料認證?

碳纖維增強樹脂需通過ASTM D257標準測試，支持一鍵生成報告?

極端環境材料評估?

驗證耐高溫/耐輻射材料的電阻率穩定性，滿足級防護需求?

四、電力與絕緣材料生產

高壓電纜與護套材料檢測?

驗證塑料、橡膠等絕緣材料的體積電阻率，確保耐電壓擊穿性能?

液體與粉體材料測試?

檢測樹脂、導電油墨等材料的電阻率，專用電極設計避免漏液誤差?

五、半導體與微電子

晶圓加工與封裝?

測試切割膠帶和封裝材料的表面抗靜電能力，防止器件損傷?

微電流測量?

實現0.1fA級微弱電流檢測，用于半導體器件與光電元件研發?

六、防靜電與紡織品

防靜電產品認證?

檢測防靜電服、導電纖維的表面電阻率，符合GB 12014等標準?

工業環境安全監測?

驗證計算機房防靜電地板、化工防爆設備的靜電消散性能?

七、科研與教育

材料改性研究?

實時監測石墨烯等納米填料對材料電阻率的影響曲線?

新型材料開發?

支持固體、液體、粉體全材料類型測試，覆蓋實驗室與生產線場景?

以上應用場景及行業均基于當前（2025年）主流標準及技術需求，滿足GB/T 1410、ASTM D257等15+國際/國家標準?。
