GB12656電容器紙工頻擊穿電壓測定儀

GB12656電容器紙工頻擊穿電壓測定儀?擊穿判定與數據采集。?當材料達到介電強度極限時，電流驟增且電壓突變，控制系統通過高精度傳感器捕獲電流異常信號，并記錄此時的峰值電壓作為擊穿電壓值（單位：kV/mm）。數據經處理后自動生成擊穿強度、耐壓時間等關鍵參數，支持圖表化展示及導出。

關鍵組件協同機制?高壓發生器?支持0-100 kV連續輸出，部分定制型號可達更高范圍；通過AC/DC/脈沖模式切換滿足不同測試標準需求（如IEC 60243、ASTM D149）。

?電極系統?
采用黃銅或不銹鋼材質電極（球-球、板-板等形態），表面精密拋光以降低邊緣放電干擾，確保電場分布均勻。

?閉環控制系統?
計算機或觸摸屏界面預設升壓速率、電壓閾值等參數，動態調整升壓曲線避免階梯式波動，保證測試精度≤2%。

測試模式差異

?破壞性擊穿測試?通過持續升壓直接測定材料介電強度極限，適用于研發階段的材料性能評估及質量抽檢。

?非破壞性耐壓測試?
施加固定閾值電壓（如2倍額定電壓+1000V）并保持設定時長（通常60秒），監測泄漏電流是否超標以驗證短期絕緣穩定性，多用于生產線終檢。

安全防護機制?實時保護系統?
集成過流保護、短路保護、漏電保護等多重機制，觸發異常時自動切斷高壓輸出并啟動放電程序。

?物理隔離設計?
配備屏蔽罩與機械聯鎖裝置，防止操作人員接觸高壓區域；試驗艙門開啟時自動斷電，規避電弧傷害風險。

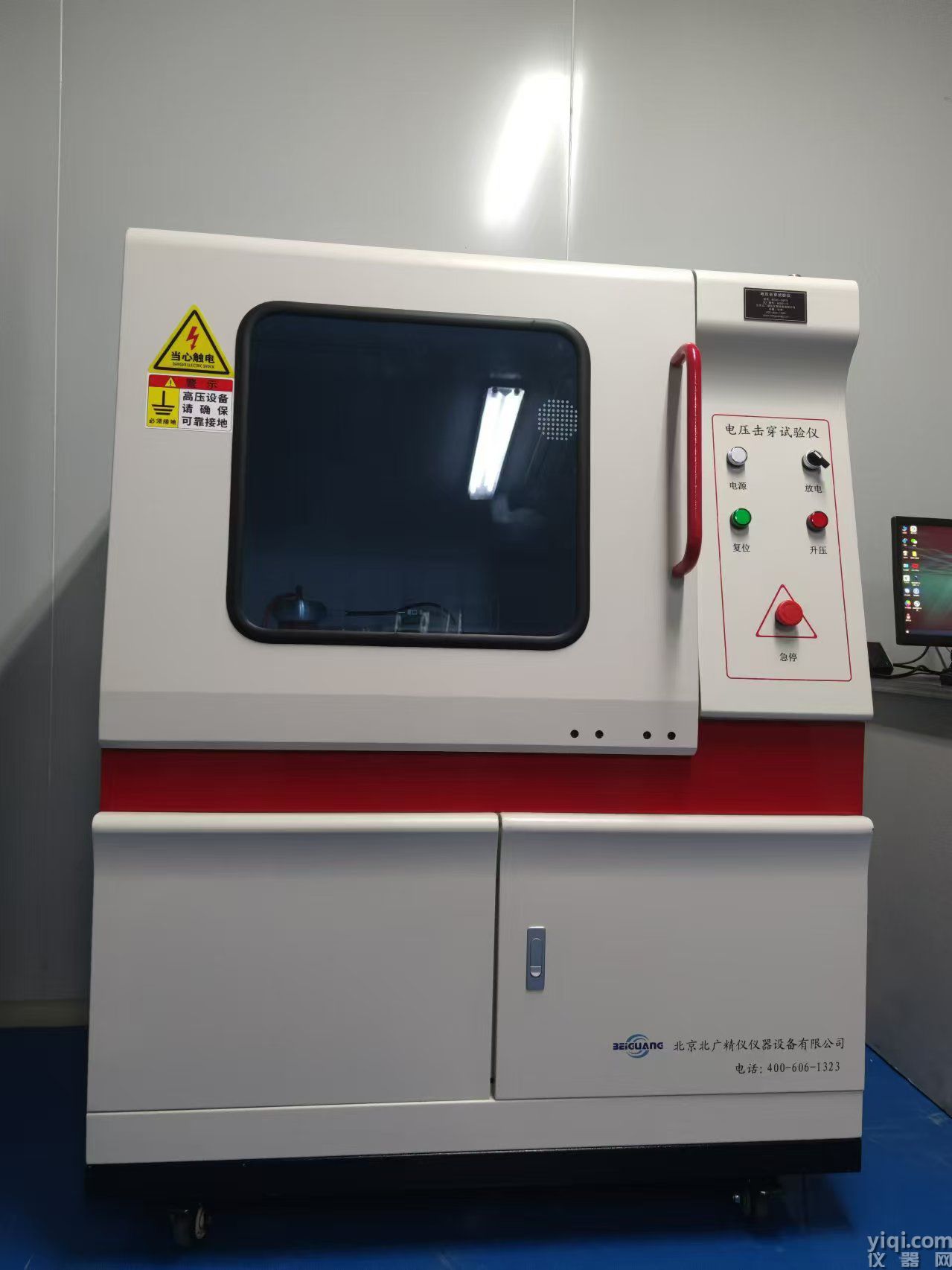

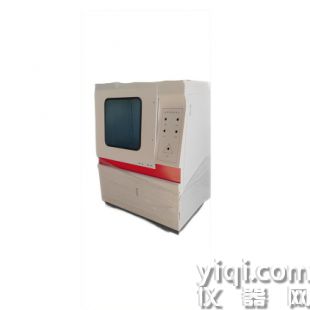

產品型號：BDJC-10KV、BDJC-50KV、BJC-100KV

產品品牌：北京北廣精儀

控制方式：計算機控制

符合標準：GB/T1408、ASTM D149、IEC60243-1等

適用材料：橡膠、塑料、薄膜、陶瓷、玻璃、漆膜、樹脂、電線電纜、絕緣油等絕緣材料

測試項目：擊穿電壓測試、介電強度測試、電氣強度測試、耐電壓擊穿強度測試等

試驗電壓：10KV、20KV、50KV、100KV、150KV等

電壓精度：≤1%

適用材料：絕緣材料

升壓速率：10V/S-5KV/S

試驗方式：交流/直流、耐壓、擊穿、梯度升壓

控制系統：PLC控制升壓

核心部件：采用進口配件

試驗介質：絕緣油、空氣

顯示方式：曲線顯示、數據打印

其它特點：無線藍牙控制

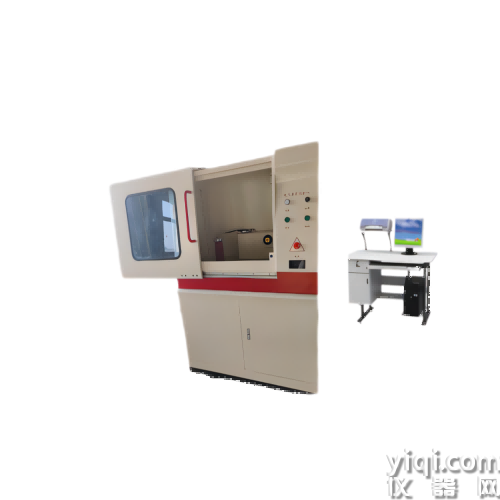

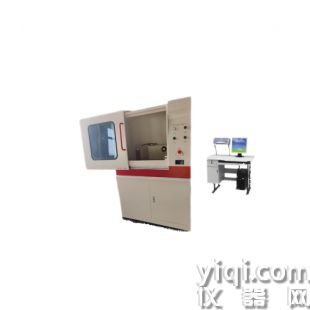

設備組成：主機、計算機、電極

電極規格：25mm、75mm、6mm

電器容量：3KVA、5KVA、10KVA

耐壓時間：0-8H

安全保護：九級安全保護

質保日期：三年、終身維護。

培訓方式：工程師上門培訓安裝

出據證書：514所、304所、科學研究院等單位均可

主機尺寸：1000*600*1400mm、1700*600*1400mm

主機重量：100KG、200KG

工作原理流程

參數設置（升壓速率/電壓上限） → 2. 樣品安裝與電極校準 → 3. 啟動升壓并實時監測 → 4. 擊穿信號捕獲 → 5. 數據記錄與分析。

GB12656電容器紙工頻擊穿電壓測定儀區別與聯系

?物理意義差異?

?擊穿電壓?：表征材料在特定厚度下的耐壓極限，與材料厚度直接相關?。

?絕緣強度?：反映材料單位厚度的耐電場能力，是材料本身的固有屬性?。

?應用場景差異?

?絕緣強度?：用于橫向?qū)Ρ炔煌牧系慕^緣性能（如塑料、陶瓷等）?。

?擊穿電壓?：指導電氣設備設計時確定絕緣層厚度或安全電壓閾值?。

?影響因素?

?絕緣強度?：主要由材料組成、微觀結構及溫度決定（如高溫下易發生熱擊穿）?。

?擊穿電壓?：除材料本身外，還受厚度、環境溫濕度及電壓類型（交流/直流）影響?。

GB/T 1981. 2-2003 電氣絕緣用漆第2部分：試驗方法（IEC 60464“2: 2001, IDT)

GB/T 7113. 2-2005 絕緣軟管 試驗方法（IEC 60684-2:1997 ,MOD)

GB/T 10580-2003 固體絕緣材料在試驗前和試驗時采用的標準條件(IEC 60212: 1971,IDT) ISO 293: 1986 塑料 熱塑性材料壓模塑試樣

ISO 294-1: 1996 塑料 熱塑性材料試樣的注模塑法 第1部分： 一般原則、多用途模塑件及條形試樣

ISO 294-3: 1996 塑科 熱塑性材料試樣的注模塑法 第3部分：小板 ISO 295: 1991 塑料 熱固性材料壓模塑試樣

ISO 10724: 1994 塑料 熱固性模塑料 注塑成型多用途試樣

IEC 60296: 2003 變壓器和開關用的未使用過的礦物絕緣油規范

IEC 60455-2, 1998 電氣絕緣用柑脂基反應復合物 第2部分：試驗方法 IEC 60674-2: 1988 電氣用塑料薄膜 第2部分z試驗方法

電氣擊穿試樣承受電應力作用時，其絕緣性能嚴重?fù)p失，由此引起的試驗田路電流促使相應的回路斷路器動作．注：擊穿通常是由試中羊和電極周圍的氣體或液體媒質中的局部放電引起，并使得較小電極（或等徑兩電極）邊緣的試樣遭到破壞閃絡試樣和電極周圍的氣體或液體媒質承受電應力作用時，其絕緣性能損失，由此引起的試驗回路電流促使相應的回路斷路器動作．注：碳化通道的出現或穿透試樣的擊穿可用于區分試驗是擊穿還是閃絡。擊穿電壓<在連續升壓試驗中>在規定的試驗條件下，試樣發生擊穿時的電壓。<在逐級升壓試驗中>試樣承受住的高電壓，即在該電壓水平下，整個時間內試樣不發生擊穿。電氣強度在規定的試驗條件下，擊穿電壓與施加電壓的兩電極之間距離的商。 注除非另有規定，應按本部分5.4規定測定兩試驗電極之間的距離。試驗的意義按本部分得到的電氣強度試驗結果，能用來檢測由于工藝變更、老化條件或其他制造或環境情況而引起的性能相對于正常值的變化或偏離，而很少能用于直接確定在實際應用中的絕緣材料的性能狀態材料的電氣強度測試值可受如下多種因素的影響：試樣的狀態a) 試樣的厚度和均勻性，是否存在機械應力；b) 試樣預處理，特別是干燥和浸漬過程；c) 是否存在孔隙、水分或其他雜質。試驗條件a) 施加電壓的頻率、被形和升壓速度或加壓時間；b) 環境溫度、氣壓和濕度；c) 電極形狀、電植尺寸及其導熱系數；d) 周圍媒質的電、熱特性。在研究還沒有實際經驗的新材料時，應考慮到所有這些有影響的因素本部分規定了一些特定的條件，以便迅速地判別材料，并可用以進行質量控制和類似的目的．用不同方法得到的結果是不能直接相比的，但每一結果可提供關于材料電氣強度的資料。應該指出的是，大部分材料的電氣強度隨著電極間試樣厚度的增加而減小，也隨著電壓施加時間的增加而減小。由于擊穿前的表面放電的強度和延續時間對大多數材料測得的電氣強度有顯著影響，為了設計直到試驗電壓無局部放電的電氣設備，必須知道材料擊穿前無放電的電氣強度，但本部分的方法通常不適用于提供這方面的資料。具有高電氣強度的材料未必能耐長時期的劣化過程，例如熱老化腐蝕或由于局部放電而引起化學腐蝕或潮濕條件下的電化學腐蝕或潮濕條件下的電化學腐蝕，而這些過程都會導致在運行中于較低的電場強度下發生破壞。

漆膜工頻電壓擊穿試驗儀兩種試驗方式介紹:

試驗方式的選擇在系統設置中進行。需要注意的是交流試驗時,需要插入硅堆短路桿。直流試驗時需要將硅堆短路桿拔出,以免影響實驗系數,并且直流試驗結束必須進行放電操作,以免殘留余電對實驗人員造成危險,放電過程如放電棒來回?cái)[動,放電過程中警報燈閃爍,蜂鳴器報警,需等待蜂鳴器停止報警,警報燈不再閃爍,方可打開試驗箱門。

三種試驗方法介紹:

連續升壓:連續升壓又分為快速升壓和慢速升壓兩種,其中快速升壓為試樣電壓從零開始以選擇的升壓速率勻速升壓,直到試樣擊穿為止,擊穿電壓為擊穿瞬間的電壓值。慢速升壓為試樣電壓從零升壓到達初始電壓,到達初始電壓后以選定的升壓速率升壓直到試樣擊穿,擊穿電壓為擊穿瞬間的電壓值。

逐級升壓:試樣電壓從零快速升壓到達初始電壓,到達初始電壓后以梯度保持時間為時間長度,穩定電壓,梯度時間結束后繼續以選定的升壓速率升壓,達到下一個梯度電壓值再穩定電壓,如此過程直到試樣擊穿。對于擊穿電壓的確定分為兩種情況,可在試樣設置中選擇采樣方式。

瞬時升壓:試樣電壓直接到達初始電壓,保持該電壓設定時間直到試樣擊穿,擊穿電壓為擊穿瞬間的電壓值。

等直徑電極如果使用一電極架便上下電極準確對中放置，誤差在1. 0 mm內，則下電極直徑可減小到（25士 。 mm，兩電極直徑差不大于0. 2 mm. 其所測結果與5. 1. 1. 1不等直徑電極測得的結果不一定相同。厚樣品的試驗當有規定時，厚度超過 3mm 的板材和片材應單面機加工至（3. 0 士 0. 2) mm. 然后，試驗時將高壓電極置于未加工的面上。注：為了避兔網絡或因受現有設備限制，必要時可以根據需要，通過機加工把試樣制備成更小的厚度。

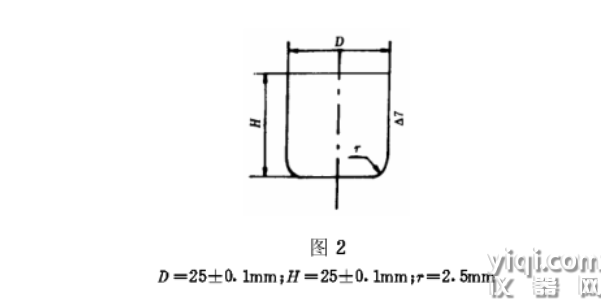

帶、薄膜和窄條兩個電極為兩根金屬棒，其直徑為（6. 0±0. 1) mm. 垂直安裝在電極架內，使一個電極在另一個電 撞上面，試樣夾在棒的兩個端面之間。上下電極要同心軸，誤差在0.1 mm內。 兩電極端面應與其軸向相垂直，端面的邊緣倒成半徑為(1. 0土0.2) mm的圓弧。 上電極壓力為（50±2) g且應能在電極架內的沿垂直方向自由移動。出了一種合適的裝置。 如果需要使試樣在拉伸狀態下進行試驗，則應將試樣夾在架子中，使試樣披在如圖2所示的規定的位置上。 為達到所需的拉伸，方便的辦法是將試樣的一端纏在可旋轉的圓捧上。為了防止窄條邊緣發生閃絡，可用薄膜或其他薄的絕緣材料條搭蓋在窄條邊緣并夾住試樣。 此外， 電極周圍可以采用防弧密封固，此時電植和密封圈之間留有（1～2) mm的環狀間隙。 下電極與試樣之間的間隙（在上電極與試樣接觸之前>應小于0.1 mm。注：對薄膜的試驗，見IEC60674-2,1998

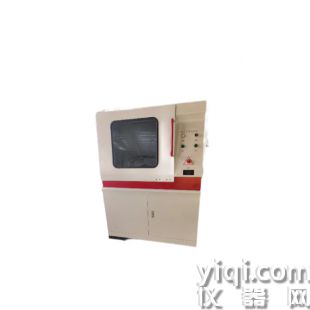

儀器優勢：

1、自動放電；

2、交流電壓、直流電壓、電流測試誤差1%；

3、電極支架采用優質環氧板；

4、軟件可連續做10組試驗對比；

5、試驗曲線不同顏色，可疊加對比；

6、軟件可設置電流保護功能；

7、帶有主機控制區域，不通過電腦可單獨控制主機；

8、主機帶有電壓、電流顯示功能；

9、內置排風裝置；

10、內置照明功能；

11、放電報警裝置；

12、藍牙遠程控制；

13、三色燈報警裝置（綠燈箱門關閉良好，黃燈開門小心操作，紅燈有高壓）；

14、可實現觸摸屏或電腦雙重操作；

15、可實現組合編程，梯度升壓的升壓和耐壓時間可分別單獨設置；

16、U盤下載功能，可以將設備中的試驗記錄直接下載到U盤中。

儀器特點：

1、獨立的控制系統，模塊式結構方便于售后維護，外觀美觀大氣，整個實驗過程中無噪音，電級自動對中定位，操作方便，安全系數大，精度高。

2、由設備本身觸摸屏及控制面板進行操作控制，如不需要進行曲線分析，可不配備計算機。

3、如需進行曲線分析，可配備計算機，只進行數據及曲線記錄功能，不進行設備控制，避免了試驗人員在計算機和設備間交替操作，更人性化。

4、設備具有試驗參數記憶功能，相同試驗條件不需要每次試驗都進行設置，且斷電仍會記憶后一次試驗設置參數。

5、試驗界面簡單明了，且配有示意曲線說明，參數不同，曲線走勢不同，方便理解。

6、控制面板簡潔，功能標注明確，操作簡單。

7、可記錄并同時顯示10次試驗記錄，方便試驗數據的對比分析。且可以隨時舍棄不理想的任意一組數據。

8、增加了U盤下載功能，可以將設備中的試驗記錄直接下載到U盤中。

9、如配備計算機，可生成詳細的試驗報告單，包括每一組具體信息，多組綜合信息，及曲線。

10、設備試驗界面采用儀表盤及數字同時且實時顯示的方式，更方便試驗過程的觀看。

11、設備具有安全警告提示，在未關閉試驗箱門時試驗無法開始，且會彈出警告，在滿度（即：高壓變壓器無輸出）時會彈出警告，且試驗過程中如果開門，試驗會自動結束。
