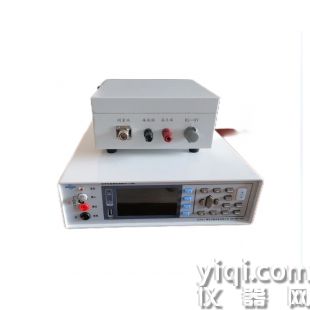

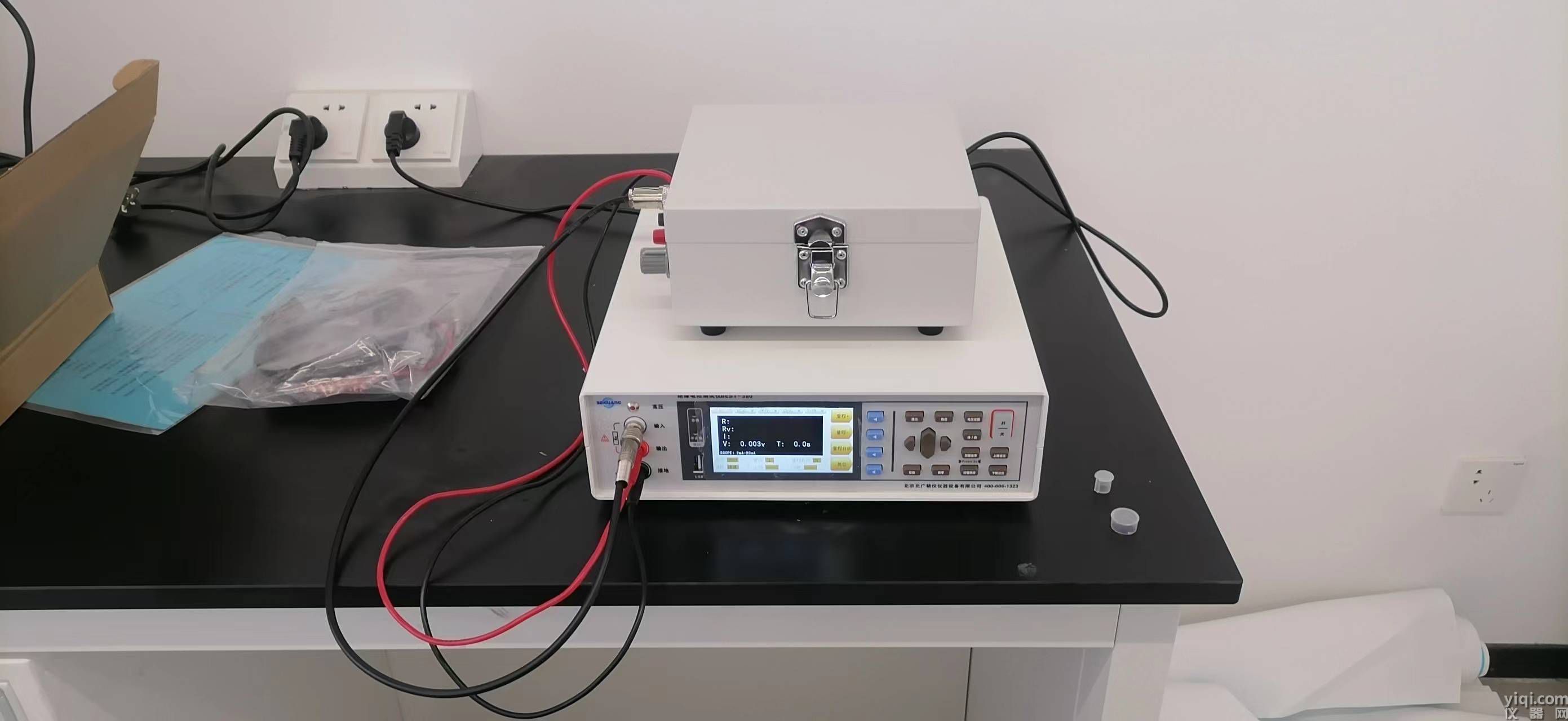

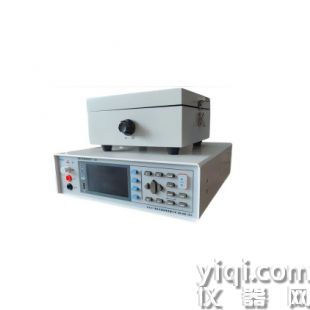

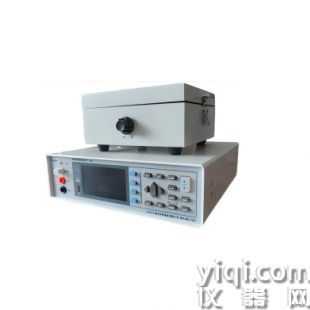

ASTM D257-99絕緣材料的直流電阻或電導試驗儀

ASTM D257-99絕緣材料的直流電阻或電導試驗儀測試性能卓越回讀電壓精度0.5%絕緣電阻精度1%儀器擁有專業分選功能，具有10組設置存儲數據，多樣分選訊響設置，接口及LAN接口，用于遠程控制和數據采集與分析。

ASTM D257-99絕緣材料的直流電阻或電導試驗儀采用高性能微處理器控制的絕緣電阻測試儀。輸出電壓1-1000v連續可調，可以測試5*102Ω～1*1016Ω的直顯電阻/電阻率（超出顯示電流換算可到20次方），顯示99999數,測試速度可達5次/秒。配備Handler接口，應用于自動分選系統完成全自動流水線測試。內置RS232

GB/T 1410-2006《 固體絕緣材料體積電阻率和表面電阻率試驗方法》

ASTM D257-99《絕緣材料的直流電阻或電導試驗方法》

GB/T 1410-2006 固體絕緣材料 體積電阻率和表面電阻率試驗方法

GB1672-8液體增塑劑體積電阻率的測定

GB 12014 防靜電工作服

GB/T 20991-2007 個體防護裝備 鞋的測試方法

GB 4385-1995 防靜電鞋、導電鞋技術要求

GB 12158-2006 防止靜電事故通用導則

GB 4655-2003 橡膠工業靜電安全規程

GB/T  1692-2008 硫化橡膠絕緣電阻的測定

GB/T 12703.6-2010 紡織品 靜電性能的評定 第6部分 纖維泄漏電阻

GB 13348-2009 液體石油產品靜電安全規程

GB/T 15738-2008 導電和抗靜電纖維增強塑料電阻率試驗方法

GB/T 18044-2008 地毯 靜電習性評價法 行走試驗

GB/T 18864-2002 硫化橡膠 工業用抗靜電和導電產品 電阻極限范圍

GB/T 22042-2008 服裝 防靜電性能 表面電阻率試驗方法

GB/T 22043-2008 服裝 防靜電性能 通過材料的電阻(垂直電阻)試驗方法

GB/T 24249-2009 防靜電潔凈織物

GB 26539-2011 防靜電陶瓷磚 Antistatic ceramic tile

GB/T 26825-2011 抗靜電防腐膠

GB 50515-2010 導(防)靜電地面設計規范

GB 50611-2010 電子工程防靜電設計規范

GJB 105-1998-Z 電子產品防靜電放電控制手冊

GJB 3007A-2009 防靜電工作區技術要求

GJB 5104-2004 無線電引信風帽用防靜電涂料及風帽靜電性能通用要求

計算機遠程控制指令兼容SCPI（Standard Command for Programmable Instrument儀器標準命令集），高效完成遠程控制和數據采集功能

高絕緣電阻測量?jī)x用于測量絕緣材料、電工產品、各種元器件的絕緣電阻；與恒溫水浴配套后，還能測量不同溫度下的塑料電線電纜（無屏蔽層）的絕緣電阻，該儀器具有測量精度高、性能穩定、操作簡單、輸入端高壓短路等優點，儀器的量程 16次方超出16次方顯示電流通過換算可到20次方電阻值（測試電壓為 1-1000V）。 本儀表貫徹 Q/TPGG 7-2008 高絕緣電阻測量?jī)x企業標準。

儀器特點：

自動掃描 帶設置記憶電壓記憶功能開機一鍵出結果顯示電阻和電阻率

可遠程視頻驗機 一比一按美國安捷倫做對比 一鍵出結果 精度可達1%  格力 華為的選擇

本產品基本精度可達1%支持全國任何一家計量院測試無需人員上門一次過檢 不只滿足校準報告 也可滿足鑒定報告要求

二、主要參數

? 顯示采用4.3寸高分辨率TFT屏顯示，操作簡單

? 機身小巧，功能強大測試性能卓越

? 回讀電壓精度0.5%±1V

? 絕緣電阻精度 1%快速測試

? 最小測試周期僅需200ms恒壓測試

? 采用恒壓測試法快速測量絕緣電阻豐富的接口配置

? HANDLER口

? RS-232接口

? 以太網接口

? U盤接口

?可連接上位機軟件操作

供電

? 110v~240 V雙模式供電

? 電源頻率47Hz~63Hz

? 功耗 50W

三、技術指標

參數

一般功能：

測量參數  絕緣電阻 R，泄漏電流 I，表面電阻 Rs，體積電阻 Rv

測試電壓 1-1000v  1000個檔位可以調

測試范圍  電阻102Ω~10 16Ω基本覆蓋半導電材料和超絕緣材料的電阻測量（超出顯示電流換算可到20次方）， 電阻率可達到1022Ω.cm

測量方式：手動/自動兩種

界面語言選擇：英文/中文 兩種

顯示位數：4/5位  兩種選擇

測量模式：三種

測試速度可選擇  快速 5 次/秒，慢速 1 次/秒，兩種可選

回讀電壓精度  0.5%±1V

測試特點：帶設置記憶功能 開機一鍵測試出結果 不用反復設置

可設定測量延時和放電延時

十種自定義測量模式可以用戶自己編輯開機直接調取 滿足不同材料的測試需求

量程超限顯示  量程上超 和量程下超

輸入端子  香蕉插頭，BNC 插頭

精度保證期  1年 根據計量證書有效期  可在全國任意檢測所檢測 精度保證

操作溫度和濕度 0℃到40℃80%RH以下(無凝結)

存儲溫度和濕度 -10℃到60℃ 80%RH以下(無凝結)

操作環境  室內,海拔2000m

電源  電壓：110V/ 220V AC 頻率：47Hz/63Hz 兩種供電模式

功耗  50 W

尺寸  約 331 mm x 329 mm x 80 mm

重量  約 4.1kg

ASTM D257-99絕緣材料直流電阻/電導試驗儀綜合說明

一、核心功能與技術規格

?測量范圍?

?電阻測量?：覆蓋0.01×10?Ω至1×101?Ω，支持固體、液體、粉體及膏狀絕緣材料

?電流檢測?：最低可測1×10?1?A，至2×10??A

?測試電壓?

支持多檔電壓調節：10V、50V、100V、250V、500V、1000V

?精度與穩定性?

基本精度誤差≤1%，滿足高阻值材料的精確測量需求（如101?Ω以上誤差顯著降低）

內置溫濕度補償算法，適應0℃–40℃及相對濕度<80%的環境條件

二、符合標準與工作原理?標準適配?：

符合ASTM D257-99《絕緣材料直流電阻或電導試驗方法》及GB/T 1410-2006等國內外標準

兼容JIS C2170、IEC 61340-2-3等靜電防護材料測試規范

?原理設計?：

基于歐姆定律（R=V/I），通過施加直流電壓并同步測量電流與電壓降，直接計算電阻率及電導率

采用四探針?lè)ɑ蚱叫邪咫姌O配置，減少接觸電阻誤差

三、儀器配置與操作特性

?硬件組成?

?主機?：集成微電流放大器與高精度電壓源，重量約5–6kg，便攜式設計

?配件?：屏蔽測試線、電極夾具（支持環形保護電極）、接地線

?交互界面?

數字彩屏/液晶顯示，支持觸摸操作，直接輸出電阻、電阻率、電流及電壓數據

多通道測試模式，可同時分析表面電阻與體積電阻

四、典型應用場景

?材料篩選?：

固態絕緣材料（塑料、橡膠）、鋰電池隔膜、防靜電包裝膜的電阻率驗證

?質量控制?：

電力設備絕緣材料老化檢測，如電纜、變壓器套管的高壓耐受性評估

?科研開發?：

新納米復合材料、仿生絕緣涂層的介電性能研究

五、代表性儀器型號

注：試驗前需按標準要求對試樣進行48小時恒溫恒濕預處理，并規范電極接觸方式以減少誤差
