陶瓷材料電氣強度試驗儀

陶瓷材料電氣強度試驗儀國際標準?

?IEC 60243-1?：定義高壓試驗的基本術語、試驗條件及程序，適用于電氣設備和材料的擊穿電壓測試?。

?ASTM D149?：針對固體絕緣材料的電氣強度測試，包括擊穿電壓測定?。

?國內標準?

?GB/T 1408.1-2006?：規定絕緣材料電氣強度試驗方法，明確工頻/直流擊穿測試流程?。

?GB/T 4074.5?：漆包線擊穿電壓測試的專項標準，要求驗證絕緣層極限耐壓性能?。

陶瓷材料電氣強度試驗儀

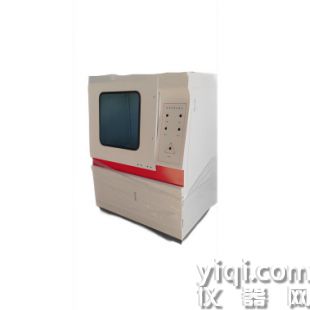

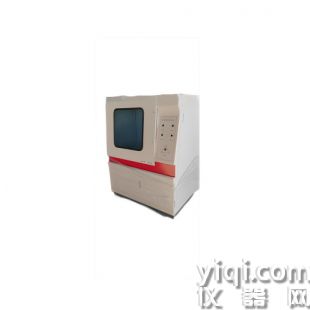

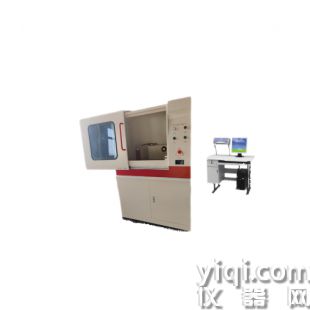

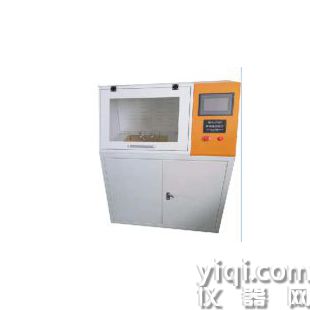

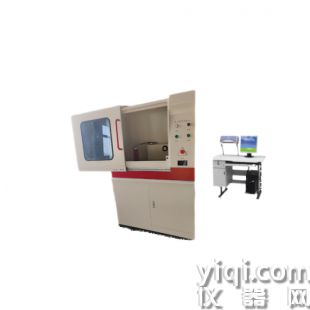

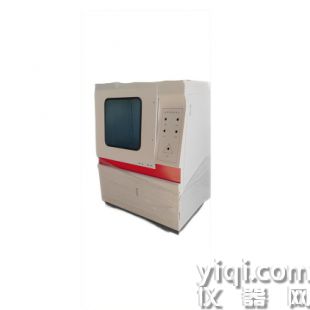

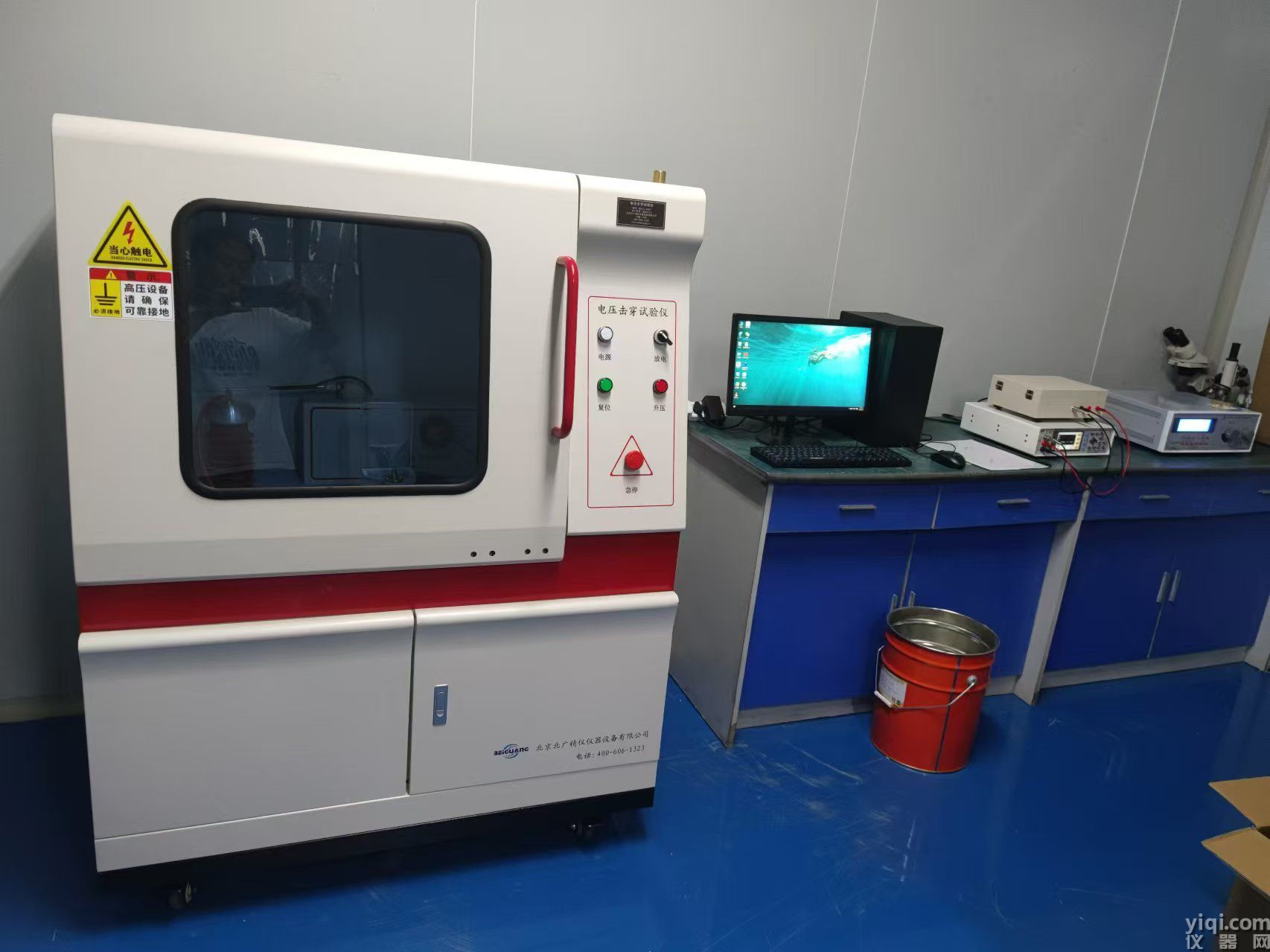

產品型號：BDJC-10KV、BDJC-50KV、BJC-100KV

產品品牌：北京北廣精儀

控制方式：計算機控制

符合標準：GB/T1408、ASTM D149、IEC60243-1等

適用材料：橡膠、塑料、薄膜、陶瓷、玻璃、漆膜、樹脂、電線電纜、絕緣油等絕緣材料

測試項目：擊穿電壓測試、介電強度測試、電氣強度測試、耐電壓擊穿強度測試等

試驗電壓：10KV、20KV、50KV、100KV、150KV等

電壓精度：≤1%

適用材料：絕緣材料

升壓速率：10V/S-5KV/S

試驗方式：交流/直流、耐壓、擊穿、梯度升壓

控制系統：PLC控制升壓

核心部件：采用進口配件

試驗介質：絕緣油、空氣

顯示方式：曲線顯示、數據打印

其它特點：無線藍牙控制

設備組成：主機、計算機、電極

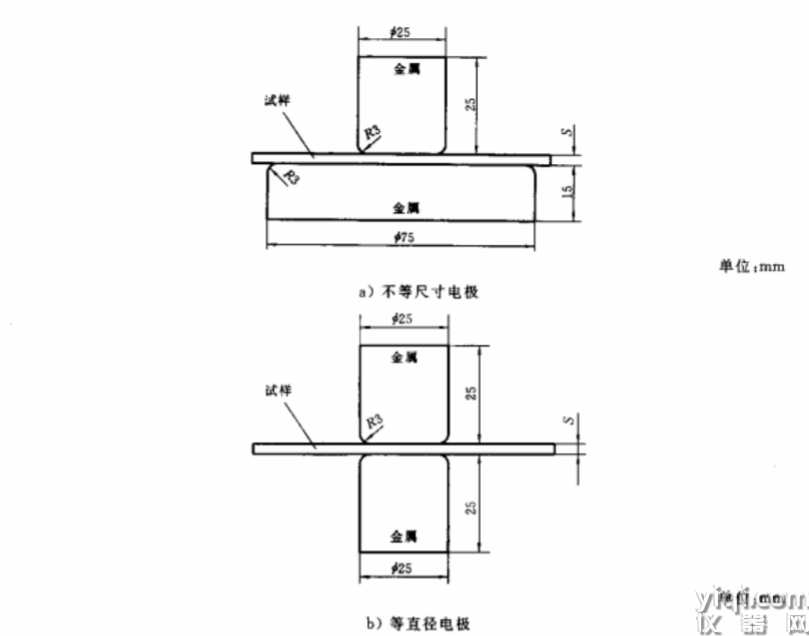

電極規格：25mm、75mm、6mm

電器容量：3KVA、5KVA、10KVA

耐壓時間：0-8H

安全保護：九級安全保護

質保日期：三年、終身維護。

電壓擊穿試驗儀、介電強度試驗儀（耐壓測試儀）在使用過程中的注意事項：

在使用電壓擊穿試驗儀/介電強度試驗儀（耐壓測試儀）進行硫化橡膠或其他絕緣材料的擊穿強度測試時，需嚴格遵守安全規范并確保測試結果的準確性。以下是關鍵注意事項的詳細說明：

一、安全防護措施

1. 高壓危險防護

   操作人員必須接受高壓設備安全培訓，熟悉設備緊急停機按鈕和斷電流程。

   測試區域設置警示標識（如“高壓危險”），禁止無關人員靠近。

   設備必須可靠接地（接地電阻≤4Ω），避免漏電或靜電積累。

2. 防護裝置

  確保試驗儀配備安全聯鎖裝置（如防護罩未閉合時自動斷電）。

  使用絕緣操作工具（如高壓絕緣手套、絕緣墊）輔助操作。

3. 個人防護裝備（PPE）

   穿戴絕緣手套、護目鏡及防護服，避免電弧或擊穿飛濺物傷害。

二、設備設置與校準

1. 電壓參數設置

   升壓速率：根據標準（如ASTM D149）選擇合適速率（通常為500 V/s或100 V/s）。

   初始電壓：從0開始逐步升壓，避免瞬間高壓沖擊樣品。

2. 電極選擇與安裝

   使用標準電極（如球形電極或圓柱形電極，符合IEC 60243要求）。

   確保電極表面平整、清潔，無氧化或污漬（可用酒精擦拭）。

3. 校準與驗證

   定期校準設備（電壓表、電流表精度需符合標準要求）。

   使用已知擊穿電壓的標準樣品驗證設備準確性。

三、樣品處理與測試條件

1. 樣品制備

   樣品厚度均勻（通常1-3 mm），無氣泡、雜質或機械損傷。

   表面清潔干燥（避免手汗、灰塵或油脂污染）。

2. 環境控制

   溫度：23±2℃，濕度：50±5% RH（參考標準要求）。

   避免電磁干擾（遠離大功率設備或高頻信號源）。

3. 樣品固定與接觸

   確保樣品與電極緊密接觸，避免空氣間隙導致局部放電。

   對軟質橡膠樣品可施加輕微壓力（如1 N）保證貼合。

四、測試過程操作規范

1. 逐步升壓

   緩慢升高電壓，避免電壓突變導致誤判擊穿點。

   實時監測電流（擊穿瞬間電流驟升）。

2. 擊穿判定

   擊穿標準：電流超過設定閾值（如5 mA）或樣品發生碳化、穿孔。

   同一樣品不同位置至少測試3次，取平均值（剔除異常值）。

3. 數據記錄

   記錄擊穿電壓、樣品厚度、環境條件及擊穿形態（如沿面放電或貫穿擊穿）。

五、測試后處理與維護

1. 殘余電荷釋放

電氣擊穿試樣承受電應力作用時，其絕緣性能嚴重損失，由此引起的試驗田路電流促使相應的回路斷路器動作．注：擊穿通常是由試中羊和電極周圍的氣體或液體媒質中的局部放電引起，并使得較小電極（或等徑兩電極）邊緣的試樣遭到破壞閃絡試樣和電極周圍的氣體或液體媒質承受電應力作用時，其絕緣性能損失，由此引起的試驗回路電流促使相應的回路斷路器動作．注：碳化通道的出現或穿透試樣的擊穿可用于區分試驗是擊穿還是閃絡。擊穿電壓<在連續升壓試驗中>在規定的試驗條件下，試樣發生擊穿時的電壓。<在逐級升壓試驗中>試樣承受住的高電壓，即在該電壓水平下，整個時間內試樣不發生擊穿。電氣強度在規定的試驗條件下，擊穿電壓與施加電壓的兩電極之間距離的商。 注除非另有規定，應按本部分5.4規定測定兩試驗電極之間的距離。試驗的意義按本部分得到的電氣強度試驗結果，能用來檢測由于工藝變更、老化條件或其他制造或環境情況而引起的性能相對于正常值的變化或偏離，而很少能用于直接確定在實際應用中的絕緣材料的性能狀態材料的電氣強度測試值可受如下多種因素的影響：試樣的狀態a) 試樣的厚度和均勻性，是否存在機械應力；b) 試樣預處理，特別是干燥和浸漬過程；c) 是否存在孔隙、水分或其他雜質。試驗條件a) 施加電壓的頻率、被形和升壓速度或加壓時間；b) 環境溫度、氣壓和濕度；c) 電極形狀、電植尺寸及其導熱系數；d) 周圍媒質的電、熱特性。在研究還沒有實際經驗的新材料時，應考慮到所有這些有影響的因素本部分規定了一些特定的條件，以便迅速地判別材料，并可用以進行質量控制和類似的目的．用不同方法得到的結果是不能直接相比的，但每一結果可提供關于材料電氣強度的資料。應該指出的是，大部分材料的電氣強度隨著電極間試樣厚度的增加而減小，也隨著電壓施加時間的增加而減小。由于擊穿前的表面放電的強度和延續時間對大多數材料測得的電氣強度有顯著影響，為了設計直到試驗電壓無局部放電的電氣設備，必須知道材料擊穿前無放電的電氣強度，但本部分的方法通常不適用于提供這方面的資料。具有高電氣強度的材料未必能耐長時期的劣化過程，例如熱老化腐蝕或由于局部放電而引起化學腐蝕或潮濕條件下的電化學腐蝕或潮濕條件下的電化學腐蝕，而這些過程都會導致在運行中于較低的電場強度下發生破壞。

漆膜工頻電壓擊穿試驗儀兩種試驗方式介紹:

試驗方式的選擇在系統設置中進行。需要注意的是交流試驗時,需要插入硅堆短路桿。直流試驗時需要將硅堆短路桿拔出,以免影響實驗系數,并且直流試驗結束必須進行放電操作,以免殘留余電對實驗人員造成危險,放電過程如放電棒來回擺動,放電過程中警報燈閃爍,蜂鳴器報警,需等待蜂鳴器停止報警,警報燈不再閃爍,方可打開試驗箱門。

三種試驗方法介紹:

連續升壓:連續升壓又分為快速升壓和慢速升壓兩種,其中快速升壓為試樣電壓從零開始以選擇的升壓速率勻速升壓,直到試樣擊穿為止,擊穿電壓為擊穿瞬間的電壓值。慢速升壓為試樣電壓從零升壓到達初始電壓,到達初始電壓后以選定的升壓速率升壓直到試樣擊穿,擊穿電壓為擊穿瞬間的電壓值。

逐級升壓:試樣電壓從零快速升壓到達初始電壓,到達初始電壓后以梯度保持時間為時間長度,穩定電壓,梯度時間結束后繼續以選定的升壓速率升壓,達到下一個梯度電壓值再穩定電壓,如此過程直到試樣擊穿。對于擊穿電壓的確定分為兩種情況,可在試樣設置中選擇采樣方式。

瞬時升壓:試樣電壓直接到達初始電壓,保持該電壓設定時間直到試樣擊穿,擊穿電壓為擊穿瞬間的電壓值。

電壓擊穿試驗后試樣處理流程

一、安全防護與設備復位

?斷電與放電?

試驗結束后立即關閉高壓輸出，按下停止鍵或急停按鈕，切斷總電源。

等待設備自動放電（約30-60秒），確認高壓指示燈熄滅、調壓器歸零后方可開啟防護門。

?殘余電荷釋放?

使用接地棒觸碰試樣表面，手動釋放可能殘留的電荷，避免操作人員觸電風險。

二、試樣檢查與記錄

?擊穿痕跡分析?

觀察試樣表面是否形成貫穿性孔洞、碳化路徑或裂紋，使用放大鏡或顯微鏡記錄擊穿點形態。

測量擊穿點直徑（精度達0.1mm），標注擊穿位置與電極接觸區域的距離。

?異常狀態標記?

若試樣未完全擊穿但出現局部放電痕跡（如焦斑），需單獨分類并標注“非完全擊穿”。

三、試樣清潔與存儲

?表面清潔?

用無水乙醇或丙酮擦拭試樣表面，清除電極接觸區域的氧化殘留物或碳化物。

對多次測試的試樣，需清潔后烘干（溫度≤60℃，時間≥2小時）以恢復初始狀態。

?分類存儲?

已擊穿試樣單獨存放于防靜電袋，標注測試參數（如擊穿電壓、環境溫濕度）。

未擊穿試樣可重復使用，但需記錄累計測試次數以避免材料疲勞影響數據準確性。

四、數據整理與設備維護

?數據導出?

從設備導出擊穿電壓、電流曲線及擊穿時間等數據，保存為CSV格式并備份。

報告中需包含試樣擊穿前后的對比照片及環境參數（溫度、濕度）。

00001.

?電極與設備維護?

清潔上下電極表面，使用800目砂紙打磨氧化層后涂抹硅脂防銹。

檢查絕緣平臺是否有擊穿殘留物，必要時用異丙醇清洗并干燥。

 安全注意事項

?操作規范?

嚴禁在未放電或高壓未歸零時接觸試樣，穿戴絕緣手套與護目鏡操作。

處理多孔或吸濕性材料時，需延長放電時間（≥5分鐘）。

通過規范化的試樣處理流程，可確保試驗數據的可追溯性并延長設備使用壽命
