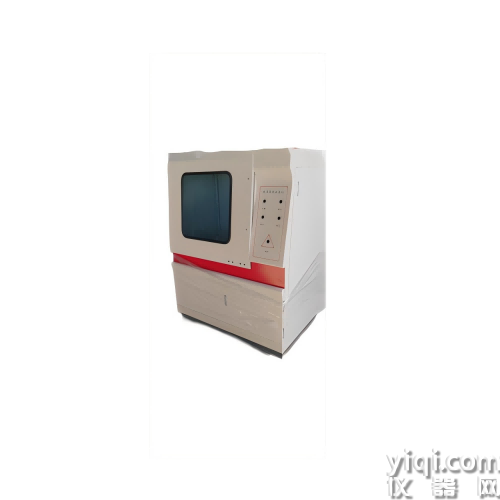

精密型電壓擊穿試驗儀

精密型電壓擊穿試驗儀擊穿電壓?

?定義?：在強電場作用下，絕緣材料失去絕緣性能而變成導體時的臨界電壓值?。

?單位?：千伏（kV）或伏特（V）?。

?絕緣強度（擊穿場強）?

?定義?：單位厚度的絕緣材料能承受的電場強度，反映材料本身的耐電能力?。

?單位?：千伏/毫米（kV/mm）或兆伏/米（MV/m）?。

區別與聯系

?物理意義差異?

?擊穿電壓?：表征材料在特定厚度下的耐壓極限，與材料厚度直接相關?。

?絕緣強度?：反映材料單位厚度的耐電場能力，是材料本身的固有屬性?。

?應用場景差異?

?絕緣強度?：用于橫向?qū)Ρ炔煌牧系慕^緣性能（如塑料、陶瓷等）?。

?擊穿電壓?：指導電氣設備設計時確定絕緣層厚度或安全電壓閾值?。

?影響因素?

?絕緣強度?：主要由材料組成、微觀結構及溫度決定（如高溫下易發生熱擊穿）?。

?擊穿電壓?：除材料本身外，還受厚度、環境溫濕度及電壓類型（交流/直流）影響?。

精密型電壓擊穿試驗儀國際標準?

?IEC 60243-1?：定義高壓試驗的基本術語、試驗條件及程序，適用于電氣設備和材料的擊穿電壓測試?。

?ASTM D149?：針對固體絕緣材料的電氣強度測試，包括擊穿電壓測定?。

?國內標準?

?GB/T 1408.1-2006?：規定絕緣材料電氣強度試驗方法，明確工頻/直流擊穿測試流程?。

?GB/T 4074.5?：漆包線擊穿電壓測試的專項標準，要求驗證絕緣層極限耐壓性能?。

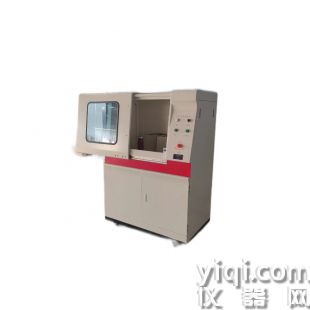

產品型號：BDJC-10KV、BDJC-50KV、BJC-100KV

產品品牌：北京北廣精儀

控制方式：計算機控制

符合標準：GB/T1408、ASTM D149、IEC60243-1等

適用材料：橡膠、塑料、薄膜、陶瓷、玻璃、漆膜、樹脂、電線電纜、絕緣油等絕緣材料

測試項目：擊穿電壓測試、介電強度測試、電氣強度測試、耐電壓擊穿強度測試等

試驗電壓：10KV、20KV、50KV、100KV、150KV等

電壓精度：≤1%

適用材料：絕緣材料

升壓速率：10V/S-5KV/S

試驗方式：交流/直流、耐壓、擊穿、梯度升壓

控制系統：PLC控制升壓

核心部件：采用進口配件

試驗介質：絕緣油、空氣

顯示方式：曲線顯示、數據打印

其它特點：無線藍牙控制

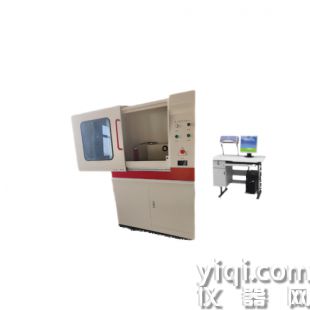

設備組成：主機、計算機、電極

電極規格：25mm、75mm、6mm

電器容量：3KVA、5KVA、10KVA

耐壓時間：0-8H

安全保護：九級安全保護

質保日期：三年、終身維護。

培訓方式：工程師上門培訓安裝

漆膜工頻電壓擊穿試驗儀兩種試驗方式介紹:

試驗方式的選擇在系統設置中進行。需要注意的是交流試驗時,需要插入硅堆短路桿。直流試驗時需要將硅堆短路桿拔出,以免影響實驗系數,并且直流試驗結束必須進行放電操作,以免殘留余電對實驗人員造成危險,放電過程如放電棒來回?cái)[動,放電過程中警報燈閃爍,蜂鳴器報警,需等待蜂鳴器停止報警,警報燈不再閃爍,方可打開試驗箱門。

三種試驗方法介紹:

連續升壓:連續升壓又分為快速升壓和慢速升壓兩種,其中快速升壓為試樣電壓從零開始以選擇的升壓速率勻速升壓,直到試樣擊穿為止,擊穿電壓為擊穿瞬間的電壓值。慢速升壓為試樣電壓從零升壓到達初始電壓,到達初始電壓后以選定的升壓速率升壓直到試樣擊穿,擊穿電壓為擊穿瞬間的電壓值。

逐級升壓:試樣電壓從零快速升壓到達初始電壓,到達初始電壓后以梯度保持時間為時間長度,穩定電壓,梯度時間結束后繼續以選定的升壓速率升壓,達到下一個梯度電壓值再穩定電壓,如此過程直到試樣擊穿。對于擊穿電壓的確定分為兩種情況,可在試樣設置中選擇采樣方式。

瞬時升壓:試樣電壓直接到達初始電壓,保持該電壓設定時間直到試樣擊穿,擊穿電壓為擊穿瞬間的電壓值。

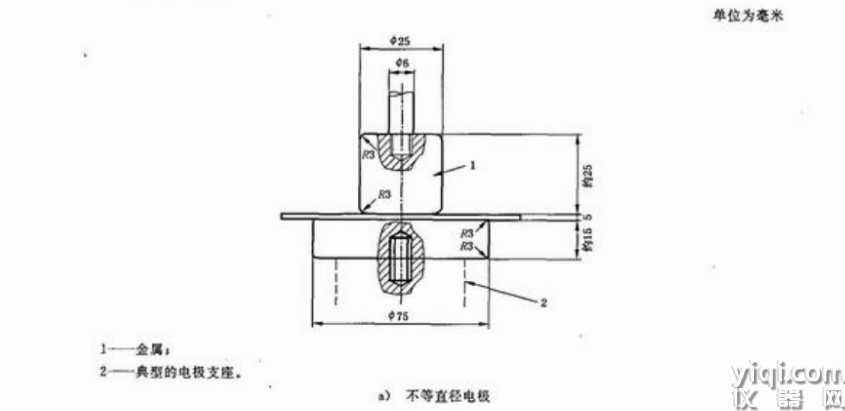

等直徑電極如果使用一電極架便上下電極準確對中放置，誤差在1. 0 mm內，則下電極直徑可減小到（25士 。 mm，兩電極直徑差不大于0. 2 mm. 其所測結果與5. 1. 1. 1不等直徑電極測得的結果不一定相同。厚樣品的試驗當有規定時，厚度超過 3mm 的板材和片材應單面機加工至（3. 0 士 0. 2) mm. 然后，試驗時將高壓電極置于未加工的面上。注：為了避兔網絡或因受現有設備限制，必要時可以根據需要，通過機加工把試樣制備成更小的厚度。

注塑或壓塑的條件見相關材料標準。如果沒有可適用的材料標準，則這些條件必須經供需雙方協商。硬質成型件對不能將其置于平面電極間的成型絕緣件，應采用對置的等直徑球電極。通常用作這類試驗的電極直徑為12. 5 mm或20 mm。清漆按GB/T 1981. 2-2003進行試驗充填膠電極是兩個金屬球，每個球的直徑為（12. 5 ～ 13）mm. 水平同軸放置，除另有規定外，彼此相隔(1. 0土0.1) mm，并都嵌入充填膠內 。 應注意避免出現空隙，特別避免兩電極間的空隙。 由于用不同的 電極距離得到的結果不能直接相比，因此必須在材科規范的試驗報告中注明間隙距離．平待于非疊層材料表面和平行于疊層材料層向的試驗如果不必區分由試樣擊穿引起的破壞和貫穿表面引起的破壞，則可使用5. 2.1或5. 2. 2 的電極，但 5. 2. 1的電極應被優先采用。當要求防止表面破壞時．應采用5. 2. 3的電般 。平行飯電極 板材和片材試驗板材和片材時，試樣厚度為被試材料厚度，試樣表面為長方形，長(100士2) mm，寬（25. 0士 。.2) mm，試樣兩側面應切成垂直于材料表面的兩個平行平面。 試樣夾在金屬平行板之間，兩金屬板相距25mm，厚度不小于10 mm，電壓施加在金屬板上。對于薄材料可以用2個或3個試樣恰當?shù)胤胖?<即：使它們的表面形成合適的角度>以支撐上電極。電極應有足夠大的尺寸，以覆蓋試樣邊緣至少超過試樣各邊15 mm，要注意保證試樣上下兩面的整個面積均與電極良好的接觸。電極的邊緣應適當?shù)箞A（半徑為（3-5）mm），以避免電極的邊與邊之間的閃絡（見圖6）注，如果現有設備不能使試樣擊穿，則可以將試樣寬度減少至05. 0±0. 2) mm或 (10.0土O. 2) mm. 試樣寬度的這種減少，必須在報告中予以特別說明。這種電極僅適用于厚度至少為1. 5 mm的硬質材料的試驗。硬管試驗硬管時，試樣是一個完整的環或圓弧長度為100 mm的一段環，其軸向長度為（25士0. 2) mm。試樣兩端應加工成垂直于管鈾向的兩個平行的平面。將試樣放在兩平行板電極之間按5. 2. 1. I所述的板材和片材的試驗方法進行試驗，必要時可用（2～3）個試樣來支撐上電極。電極應有足夠大的尺寸以使電極覆蓋試樣并至少超過試樣各邊15 mm，要注意保證試樣上下兩面的整個面積均與電極良好接觸。

20 s逐組升壓試驗 將40%的預計短時擊穿電壓施加于試拌上。 假如不知道短時擊穿電壓預計值，則應按10. 1 的方法來得到。 假如試樣耐受這個電壓20 s還未擊穿，則應按表1規定的增量逐級增加電壓。 每一次增加的電壓應立即且連續施加20s直至發生擊穿。 升壓要盡可能地快并無任何瞬態過電壓，級間升壓所用的時間應包括在較高一級電壓的20 s期間內。如果擊穿發生在從起始試驗算起少于6級的電壓內，則用更低的起始電壓再做5個試樣的試驗。根據試樣能耐受20s而不擊穿的高試驗電臣來確定電氣強度。 慢連升壓試驗（120～240) s從40%的預計短時擊穿電壓開始勻速升壓，使擊穿發生在(120～240) s之間。 對于擊穿電壓有顯著差異的材料來說，有些試樣可能在此時間范圍以外發生破壞， 如果大多數擊穿發生在(120～240) s 之間，則認為是滿意的。 選擇升壓速度時應從下列數據中開始選擇：2 /sV兒，5 V/s,10 V/s,20 V/s, 50 V/s,100 V/s,200 V/s,500 V/s,l 000 V/s，等等。 60s邏輯升壓試驗除非另有規定，應按10. 2進行試驗，但每一級中的耐壓時間為60 s,極慢速升壓試驗（300～600) s除非另有規定，應按10.3進行試驗，但擊穿應發生在（300～600) s之間。 從下列數據中選擇升壓速度：1V/s,2 V兒，5 V/s,10 V/s,20 V兒，50 V/s,100 V/s,200 V/s，等等。

儀器特點：

1、獨立的控制系統，模塊式結構方便于售后維護，外觀美觀大氣，整個實驗過程中無噪音，電級自動對中定位，操作方便，安全系數大，精度高。

2、由設備本身觸摸屏及控制面板進行操作控制，如不需要進行曲線分析，可不配備計算機。

3、如需進行曲線分析，可配備計算機，只進行數據及曲線記錄功能，不進行設備控制，避免了試驗人員在計算機和設備間交替操作，更人性化。

4、設備具有試驗參數記憶功能，相同試驗條件不需要每次試驗都進行設置，且斷電仍會記憶后一次試驗設置參數。

5、試驗界面簡單明了，且配有示意曲線說明，參數不同，曲線走勢不同，方便理解。

6、控制面板簡潔，功能標注明確，操作簡單。

7、可記錄并同時顯示10次試驗記錄，方便試驗數據的對比分析。且可以隨時舍棄不理想的任意一組數據。

8、增加了U盤下載功能，可以將設備中的試驗記錄直接下載到U盤中。

9、如配備計算機，可生成詳細的試驗報告單，包括每一組具體信息，多組綜合信息，及曲線。

10、設備試驗界面采用儀表盤及數字同時且實時顯示的方式，更方便試驗過程的觀看。

11、設備具有安全警告提示，在未關閉試驗箱門時試驗無法開始，且會彈出警告，在滿度（即：高壓變壓器無輸出）時會彈出警告，且試驗過程中如果開門，試驗會自動結束。

12、采用藍牙數據傳輸，解決由于有隔離墻阻擋穿墻過線的麻煩和遠距離操作安全可靠；

13、設備配有三色報，綠燈亮?xí)r表示箱門關閉良好可以開始試驗，黃燈亮?xí)r表示試驗箱門打開，此時可進行試樣更換。紅燈亮?xí)r表示高壓大于0.5KV，此時不要開箱門。直流試驗結束放電過程警報燈會閃爍且報警。（總結：綠燈箱門關閉良好，黃燈開門小心操作，紅燈有高壓）本標準按照GB/T1.1-2009給出的規則起草。
