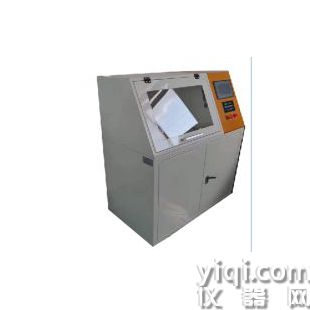

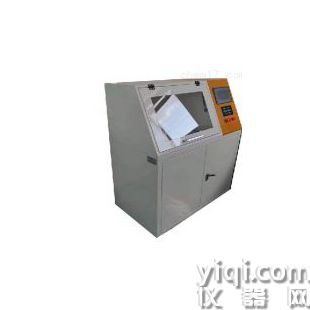

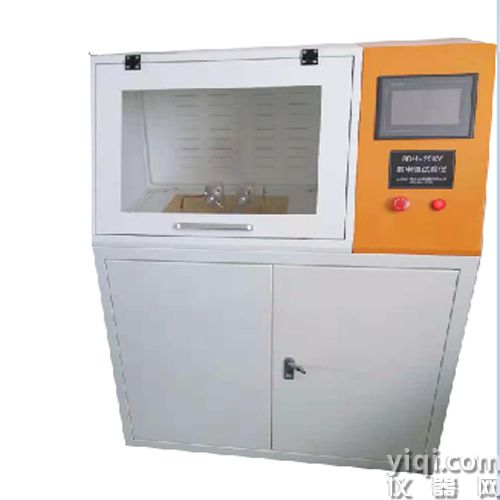

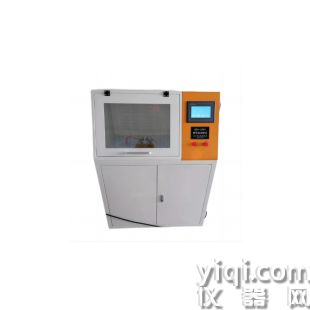

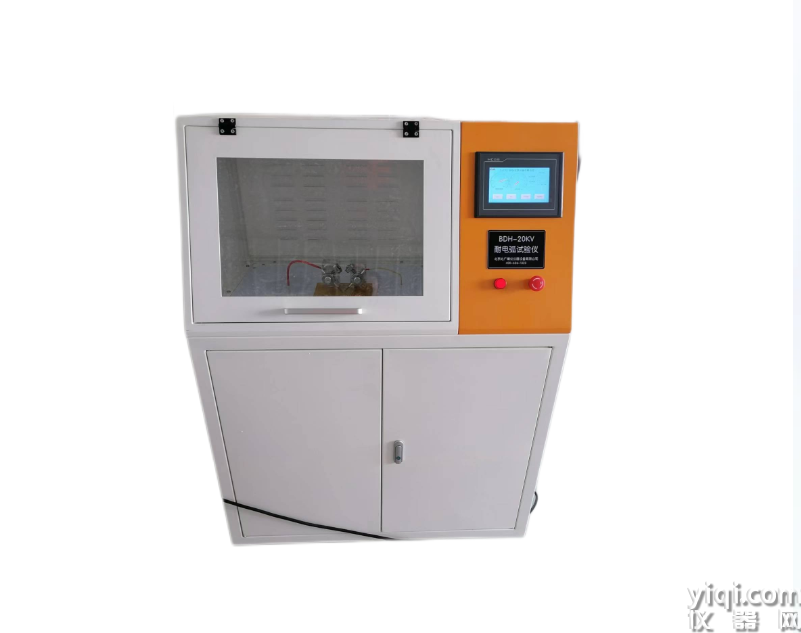

GB1411-2002耐電弧測試儀

GB1411-2002耐電弧測試儀適合GB1411-2002、IPC650、IEC 61621、ASTMD495標準，并適合JEC 149、UL 746A等試驗方法。應用于電機、電器和家用電器等行業的電工用塑料、樹脂膠和絕緣漆等絕緣材料的耐電弧性能評定主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板等介質的耐電弧性能測試；耐電弧試驗機采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印?！”緲?biāo)準GB1411-2002耐電弧測試儀敘述的試驗方法能夠提供同類絕緣材料當其被暴露于高電壓、小電流電弧放電時，它們之間耐受發生在緊靠表面損壞情況的初步差異。

　　電弧放電引起局部熱的和化學的分解與腐蝕并終在絕緣材料上形成導電通道。試驗條件的嚴酷程度是逐漸增加的：開始幾個階段，小電流電弧放電反復中斷，而到了后來幾個階段，電弧電流逐級增大。

　　由于本試驗方法操作方便和試驗所需要的時間短，因此，它適用于0材料初步篩選、檢查材料組分變化的影響和質量控制檢驗。

　　當被試材料內形成導電通道時，認為材料已經失效。如果電弧引起某一材料燃燒和當電弧被切斷后材料還繼續燃燒，則也認為材料已經失效。

　　注1：當電弧放電因深入材料內部而消失時，回路電流通常會發生變化且聲音發生明顯改變。

　　注2：對某些材料，在電極間電弧全部熄滅前，在相當長的時間范圍內，朝失效發展的趨勢增加，僅當所有電弧已熄滅才發生失效。

　　注3：對某些材料，在電弧已經熄滅之后，在靠近電極處可能觀察到持續的火花。不應該把這種火花視為屬于電弧部分。

　　注4：如果在電弧中斷期間材料繼續燃燒，則材料的這種伴隨電弧而發生的燃燒，只能視為失效。在其他情況下，繼續試驗下去直至形成導電通道。

　　注5：即使材料以后又恢復電弧放電，仍然以整個電弧的次熄滅為失效。

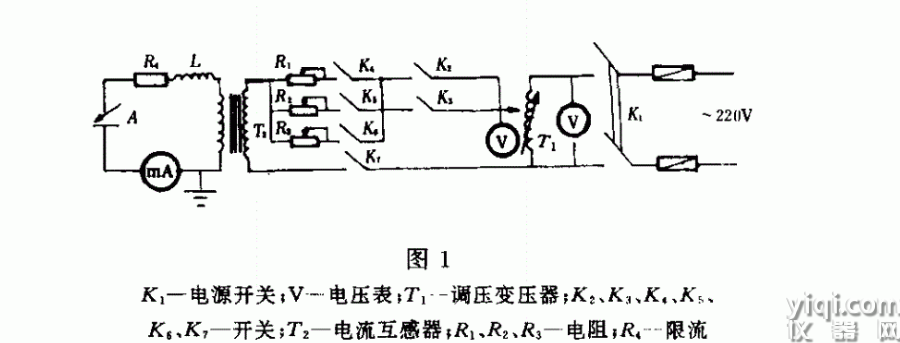

GB1411-2002耐電弧測試儀儀器原理：

  絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位為妙。為在板狀試樣上加上兩個分開一定距離的鎢電極，是需要以工頻高壓小電流在兩極間產生電弧。起初是間歇時間逐漸縮短，連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件造成破壞。耐電弧性對用于高壓開關或低壓大電流開關的絕緣材料有重要意義，因?yàn)樵陂_(kāi)關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。

適用范圍：

  精度高的輸出與測量規格，保障測度的器質，適用于電氣絕緣材料、塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質在工頻電壓下耐電弧行的測試，也可應用于產品檢測以及新材料電學性能研究等用途。還可以用于需要可造數據的檢測，例如：硅橡膠測試、PCB板耐電壓測試、云母、四氟材料電弧測試、可作為科研院所新擦臉的耐電弧材料的性能測試。

滿足標準：  GB/T1411-2002.《干固體絕緣材料 耐高電壓、小電流電弧放電的試驗》符合ISO9001標準

試驗過程描述：

過程 弧電流/mA 通斷時間/秒 持續時間/秒 試驗所經時間/秒

1/8-10 10 1/4s通 7/4s斷 60 60

1/4-10 10 1/4s通 7/4s斷 60 120

1/2-10 10 1/4s通 7/4s斷 60 180

10 10 導通 60 240

20 20 導通 60 300

30 30 導通 60 360

40 40 導通 60 420

主要技術要求：

   1、輸入電壓：    交流 220 V

   2、輸出電壓：    交流 0--20 KV ;

   3、電器容量：    1.5 KVA

   4、試驗方式：    間歇電弧，連續電弧

   5、試驗電流：    10MA-20MA-30MA-40MA可選

   6、試驗電壓控制誤差： ≤ 2％

   7、電弧通斷時間誤差： <5ms

   8、試驗電壓連續可調： 0--20 KV

   9、電極規格： 不銹鋼板狀電極 25.4mm*12.7mm*0.15mm

                       鎢鋼電極 ￠2.4mm*70mm

                       電極配置角110度

                       電極重量：50G

   10、安全防護措施：（1）超壓保護

                            （2）過流保護

                            （3）短路保護

                            （4）安全門開啟保護

                            （5）軟件誤操作保護

耐電弧測試的重要性

一、?保障電氣設備安全運行?

·電弧可能引發火災、爆炸等嚴重事故，耐電弧測試通過模擬電弧環境，驗證絕緣材料在高電壓下的耐受能力，直接降低設備運行風險。

·在家庭設備（如開關、插座）和工業設備（電纜終端、開關柜）中，測試可確保材料在電弧沖擊后仍能維持絕緣性能，避免漏電或短路。

二、?提升材料性能標準?

·測試量化材料的耐電弧時間、電弧能量等指標，篩選出抗炭化能力強、導電通道形成時間長的優質絕緣材料（如樹脂、云母、陶瓷等）。

·通過對比不同材料的測試數據，明確其適用場景，例如高壓開關需選用耐電弧等級更高的材料。

三、?延長設備使用壽命與降低維護成本?

·定期測試可評估絕緣材料的老化程度，提前發現裂紋或碳化等隱患，減少設備突發性故障。

·優化設備維護周期，避免因絕緣失效導致的頻繁更換，節約運維成本56。

四、?支持產品設計與標準制定?

·測試結果為電氣設備設計提供關鍵依據，例如優化電弧距離、調整絕緣層厚度等，提升產品結構安全性。

·推動國際標準（如IEC 60695）和行業規范的更新，促進材料性能評價體系的完善。

五、?跨行業應用價值?

·?電力行業?：保障電線、電纜、變壓器等設備在高壓環境下的可靠性。

·?電子行業?：確保電路板、連接器在高頻電弧下的穩定性。

·?航空航天與化工?：測試環境下（如高溫、腐蝕）材料的絕緣性能，提升特種設備安全性。

六、?推動技術發展與可持續發展?

·通過高精度測試（如TVS高壓防護系統、多級循環采集技術），促進耐電弧檢測設備的技術迭代。

·減少因絕緣故障導致的設備報廢，降低資源消耗與廢棄物產生，支持綠色制造目標。

?總結?：耐電弧測試是電氣安全的核心保障手段，從材料篩選、設備設計到行業標準制定均發揮關鍵作用，同時推動技術革新與可持續發展。
