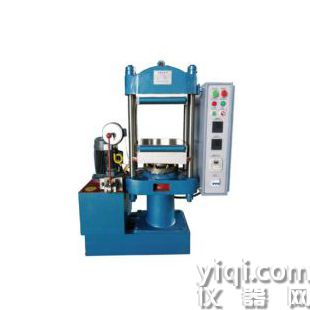

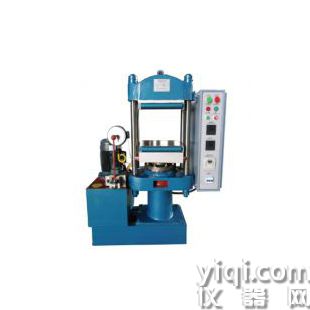

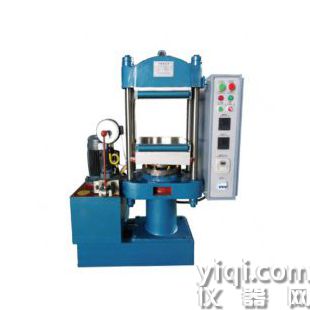

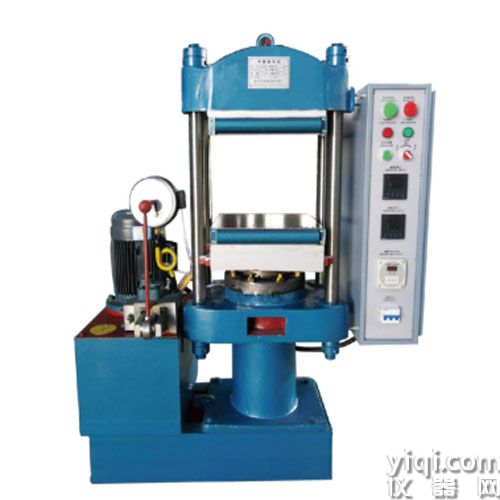

小型硅橡膠壓片設備

小型硅橡膠壓片設備熱壓板

1. 加熱板：采用進口耐高溫鋼材H13，表面經深層碳化，硬質鍍鉻等工藝處理，具有傳熱快、耐腐蝕、硬度高、不變形等特點。背部?jī)?nèi)置式加熱器和感溫器，功率大、升溫快、測溫靈敏、均勻、溫度誤差范圍小。

2. 導柱：四根硬化并精確定位的柱子和液壓油缸，由整個控制箱的厚鋼板座支撐液壓平臺，在帶有自潤滑青銅軸承的柱子上，導向滑動，升降平穩、無噪音；壓片機的頂部和后部，由重型鋼包圍，為操作人員提供額外的安全保護；上層為鋼板——中間靠近表面處帶插入式熱電偶。

小型硅橡膠壓片設備的中層熱板是準確安裝在四根立柱中間，并裝有導架。本機采用管狀電加熱元件加熱，不需鍋爐，減少空氣污染，保持車間清潔，操作方便，安全可靠?？蓡螜C(jī)使用，方便用戶。本機在左下角設有儲油箱，內裝油液，供油泵循環做功之用。使用油液種類，推薦用N32#或N46#液壓油，油液須經100目/25×25濾網過濾后，方可注入油箱。油液須保持清潔，不得混入雜質。

以下是關于平板硫化機（Press Vulcanizer）的核心介紹，綜合新技術規范與行業應用整理：

?一、核心定義與功能?

?定義?：平板硫化機是通過高溫高壓使橡膠或塑料發生硫化反應（交聯固化）的液壓設備，用于制造輸送帶、密封圈、鞋底等模壓制品 。

?核心功能?：

?壓力控制?：液壓系統提供14.5–16MPa鎖模力，自動保壓補壓確保材料密實成型 。

?溫度控制?：電熱管（220V/380V）、蒸汽或?qū)嵊图訜幔ぷ鳒囟韧ǔ?80–220℃ 。

?硫化過程?：在高壓下填充模具，高溫促使分子交聯形成穩定三維結構 。

?二、主要結構與分類?

?三、典型技術參數?

 ?四、關鍵應用領域?

?橡膠制品?：輸送帶、密封圈、O型環、鞋底、汽車橡膠件 。

?塑料制品?：熱固性塑料（如PVC）成型、發泡材料加工 。

?特殊工藝?：真空硫化（防氣泡）、冷注壓（精密部件） 。

??五、安全與維護規范?

?安全標準?：

符合國標 ?GB 25432-2010?（安全要求）及 ?GB/T 25155-2010?（技術規范）。

加熱板尺寸＞1000mm需按 ?JJF(石化)015-2018? 校準 。

?維護要點?：

使用后排凈水壓板積水，防止密封件老化 。

長期閑置需半月加熱至100℃維持半小時防潮 。

注：數據綜合主流工業機型及實驗室設備參數，符合2025年現行行業標準。

平板硫化機是橡膠、塑料工業中用于硫化成型的核心設備，通過高溫高壓使材料發生交聯反應，形成穩定結構。其核心信息整理如下：

?一、核心功能與工作原理?

?功能?：提供硫化所需的壓力與溫度，實現橡膠/塑料制品的定型與性能優化（如增強彈性、耐磨性）。

?工作原理?：

?壓力系統?：液壓驅動柱塞閉合熱板，壓力范圍通常為14.5–16MPa，自動保壓補壓。

?加熱系統?：電熱管（220V/380V）、蒸汽或?qū)嵊图訜?，溫度控制?80–200℃。

?硫化過程?：材料在高壓下填充模具，高溫促使分子交聯，形成三維網狀結構。

?二、主要分類與結構特點?

?三、關鍵參數示例?

?小型實驗室機型（25T）?：

合模力：0.25MN（250KN）

熱板尺寸：350×350mm

加熱功率：7.2–9.4kW，溫度范圍：常溫–220℃。

?大型工業機型?：

合模力：3.15MN（3150KN）

熱板尺寸：900×1300mm，單位壓力：27kg/cm2。

?四、應用領域?

?橡膠制品?：輸送帶、密封圈、O型環、鞋底、汽車配件等模壓產品。

?塑料制品?：熱固性塑料成型、發泡材料加工。

?特殊需求?：真空硫化機（防止氣泡）、冷注壓機型（精密部件）。

?五、維護與安全規范?

?日常保養?：使用后排凈水壓板積水，避免密封件老化。長期閑置需每半月加熱至100℃維持半小時。

?安全標準?：

符合國標 ?GB 25432-2010?（安全要求）及 ?GB/T 25155-2010?（技術規范）。

加熱板尺寸＞1000mm需按 ?JJF(石化)015-2018? 校準。

?六、工藝配套?

常與 ?密煉機?（原料混合）、?開煉機?（塑化預處理）組成生產線，完成“混煉→塑化→硫化”全流程

以下是平板硫化機的類型與結構分類詳解，依據行業標準及新技術規范整理：

?一、機架結構類型?

?二、核心分類維度?

1. ?按加熱層數?

?單層式?：基礎機型，適用于小批量生產 。

?雙層/多層式?：熱板間距125mm（典型值），效率提升50%以上，如雙工位機型可同步處理多模具 。

2. ?按加熱方式?

3. ?按液壓系統?

?上缸式?：液壓缸位于上部，利于快速開模 。

?下缸式（主流）?：液壓缸底部布局，穩定性高，支持自動頂出制品（占工業機型90%） 。

?多缸式?：分散壓力，確保大型熱板受力均勻（如3米寬輸送帶硫化） 。

?三、核心結構組件?

A[機身] --> B[上梁與立柱]

A --> C[工作臺]

A --> D[滑塊]

E[液壓系統] --> F[柱塞缸]

E --> G[油泵與閥組]

H[加熱系統] --> I[電熱管/蒸汽管道]

H --> J[隔熱層]

K[控制系統] --> L[PLC/微電腦]

K --> M[溫度傳感器]

?機身?

四柱式：實驗室機型（如25T）采用，結構緊湊 ；

框板焊接式：工業機型主流，抗變形能力強 。

?液壓缸?

材質：球墨鑄鐵缸頭+硬化柱塞，耐壓≥16MPa；

密封：多層V型組合密封圈，防高壓滲漏 。

?加熱板?

表面精度：±0.05mm/m2（確保壓力均勻）；

合金材質：耐高溫工具鋼（HRC≥50），導熱快不變形 。

?控制系統?

自動保壓：壓力波動＜0.5MPa；

時序控制：支持排氣、分段升溫、硫化結束報警 。

?四、特殊機型?

?真空硫化機?：集成真空罩，消除制品氣泡（用于光學密封件） ；

?冷注壓機型?：低溫注膠+高溫硫化，適用硅膠精密部件 ；

?雙工位機型?：同步硫化+冷卻，效率提升70% 。

注：框式結構因維修成本低、剛性強，已成為2025年工業主流選擇（占新裝機量85%）

以下是平板硫化機工作原理的詳細解析，綜合核心工作流程、關鍵系統協作及特殊工藝實現：

 分階段工作原理詳解?

1. ?液壓壓力生成?

?油路循環?：電機驅動油泵，液壓油經濾油器→控制閥→油缸，推動柱塞上升閉合熱板，單位壓力高達 ?16MPa?（安全上限）。?壓力維持?：壓力達標后，單向閥自動鎖閉油路保壓；壓力下降至設定下限時，電接點壓力表觸發油泵補壓（波動≤0.5MPa）。

2. ?溫度控制與硫化反應?

?加熱方式?：?電加熱管?：直接嵌入熱板，控溫精度±2℃（表面負荷3–7W/cm2）；

?導熱油/蒸汽?：通過熱板內部流道循環，適用大型設備。

?硫化本質?：橡膠在 ?180–220℃? 高溫下，分子鏈發生交聯，從線性結構轉為三維網狀結構，實現彈性與強度升級。

3. ?特殊工藝增強?

?真空硫化?：抽真空消除氣泡，提升密封件光學性能（如O型圈）；?壓力輔助?：高壓迫使膠料完全填充模具腔體，氣泡生成，確保制品密實度。

?三、關鍵系統協同作用?

?四、安全與效能設計?

?壓力保護?：電接點壓力表強制限定壓力≤16MPa，超壓自動停機；

?溫度均勻性?：大型熱板采用分區加熱或增加流道密度，表面溫差≤±2℃；真空環境下啟用溫度補償算法，抵消熱傳導效率損失。注：硫化結束時，開啟手控閥泄壓，柱塞靠自重下降復位

以下是不同類型平板硫化機的核心區別對比，綜合結構特性、性能參數及應用場景：

?一、按機架結構區分?

 ?二、按加熱系統區分?

?三、按液壓系統與自動化程度?

?四、特殊功能機型對比?

?五、選型關鍵指標參考?

?壓力需求?：

精密件：≥14.5MPa（柱式更優）；

大型制品：多缸分散壓力（框式適配）。

?溫度均勻性?：

電加熱需優化熱管排布（溫差≤±2℃）；

蒸汽/導熱油加熱天然均勻性更佳。

?能效比?：

電磁加熱＞導熱油＞電加熱＞蒸汽加熱。

注：框式結構因綜合性價比（維修少、剛性強）已成為工業主流，真空機型適用于高附加值產品制造

硫化橡膠平板硫化機的使用流程通常包括以下步驟，具體操作可能因設備型號和硫化材料的不同而有所調整，請務必參考設備說明書和安全規范：

一、準備工作

1. 檢查設備

     確認電源、液壓系統、加熱系統（電熱或蒸汽）是否正常。

     檢查平板表面是否清潔，無雜物或殘留膠料。

     確保液壓油位、溫度控制系統處于正常狀態。

2. 模具安裝

     將預熱的模具（如需預熱）放置在平板，確保對中平整。

     固定模具螺栓，防止硫化過程中移位。

3. 材料準備

     將待硫化的膠料（如橡膠制品）裁剪成適當尺寸，放入模具型腔。

     若需多層硫化，注意材料疊放順序。

二、操作流程

1.開機預熱

     啟動電源，設定平板加熱溫度（通常根據材料要求，如橡膠硫化溫度一般為140~180℃）。

     待平板溫度升至設定值并穩定（約15~30分鐘）。

2.   放置模具與材料

     打開平板，將裝好材料的模具平穩放入，確保上下模具對齊。

     必要時在模具表面涂抹脫模劑（如硅油）。

3.   加壓硫化

     啟動液壓系統，緩慢閉合平板，施加初始?jí)毫Γㄈ?~10MPa）。

     根據工藝要求保壓并計時（硫化時間由材料厚度、配方?jīng)Q定，通常幾分鐘至幾十分鐘）。

     注意觀察壓力表，避免超壓。

4.   排氣操作（可選）

     在加壓初期可短暫泄壓1~2次，排出模具內氣泡（尤其對厚制品重要）。

5.   保溫和冷卻

     保持溫度和時間至工藝要求，部分材料需在壓力下冷卻定型。

三、硫化完成

1.   泄壓開模

     硫化結束后，緩慢泄壓，升起上平板。

     用工具小心取出模具（注意高溫燙傷）。

2.   脫模取件

     待模具稍冷卻后，用脫模工具取出硫化成品。

     檢查制品質量（如缺膠、氣泡等）。

3.   清理維護

     清潔模具和平板表面殘留膠料。

     關閉加熱和液壓系統，做好設備點檢記錄。

四、安全注意事項

    防護裝備  ：操作時穿戴耐高溫手套、護目鏡等。

    防燙傷  ：模具和平板高溫，避免直接接觸。

    壓力安全  ：嚴禁超壓使用，定期檢查液壓系統。

    緊急停止  ：熟悉急停按鈕位置，異常時立即停機。

      常見問題處理

    溫度不均  ：檢查加熱板是否平整或熱電偶是否損壞。

    制品粘連  ：檢查脫模劑是否足量或模具表面光潔度。

    壓力不足  ：排查液壓油泄漏或泵閥故障。

如需更詳細參數（如溫度/壓力/時間設定），需結合具體材料工藝卡調整。

北京北廣精儀儀器設備有限公司是一家專門研發、制造、銷售試驗機設備的專業廠商。公司擁有先進的加工設備、嚴格的管理體系以及雄厚的技術實力和良好的售后服務。

公司專注于金屬、非金屬等材料的機械性能測試設備的研發制造。主要完成螺紋鋼、金屬板材、電力金具、緊固件、鑄造材料、錨桿、托盤、醫療用接骨板、接骨螺釘、彈條、鋼管、銅板、彈簧、減震器、扣件、安全網、玻璃鋼、塑料、橡膠、醫用手套等材料和產品的拉伸、壓縮、彎曲、剪切、撕裂、剝離等性能試驗。滿足GB、ASTM、ISO、DIN等國家和行業的標準測試要求。正在運行的400多個標準，配置合適的夾具，幾乎可完成所有的力學性能測試。公司秉承“誠信，服務至上”的宗旨，力爭為客戶提供成熟的產品和完善的服務，使用戶得到大程度的滿足。

注意事項

①加油46#長城牌抗磨液壓油

②法蘭盤8個螺絲間隙已調整好，不要隨意轉動

③電器接線 3根火線 1根零線

硫化機安全操作規程

  為了安全有效進行試驗，使用硫化機時，需遵守如下安全操作規程。

1. 開機時，先打開電源總開關，再打開電熱開關。嚴禁用濕手或其他物品觸碰電源開關及加熱開關，以防觸電。

2. 硫化機溫度設定不能超過規定范圍，嚴禁超出設備量程，也可按要求制做。

3. 使用過程中搬放模具時，必須佩帶隔熱手套，嚴禁裸手碰觸硫化機加熱板及模具，以防被燙傷。

4. 硫化機加熱板閉合過程中，嚴禁將手或其他物品深入加熱板中，以防發生擠傷或其他危險。

5. 硫化結束，需等加熱板完全打開后，再進行卸模操作；嚴禁在加熱板打開的過程中進行卸模操作。以防發生意外。

6. 嚴禁將與硫化加熱無關的物品放置在加熱板上進行加熱或保溫操作。

7. 操作全部結束后，需依次關閉電熱開關、電源總開關

一、用途及特點

平板硫化機是一種新型的液壓平板硫化機，與老型號的壓力成型機相比，能明顯提高壓制件的質量，而且能大大提高勞動生產力。

此機型適用于各種橡膠產品的硫化，是塑料，橡膠發炮，膠木制品，和各種熱固材料成型，加工的必備設備。該機型具有以下特點：

    1、該機型是機，電，液技術的組合，具有半自動性能。

    2、主機采用柱式和框板式兩種結構，主體明快、整潔、剛性好，液壓缸上橫梁，活動平臺，采用球墨鑄鐵，主機性能穩定，耐用

    3、液壓部分采用兩種方式，一種是單泵驅動，結構簡單，方便，性能可靠，一般用在小噸位設備上，一種是雙泵組合，速度快，壓力大，一般用在大噸位設備上，液壓原理圖附后。

    4、電器部分采用國內名牌產品，質量可靠，溫度控制更精確。加熱連接部分采用耐高溫線連接，可靠性好。

    5、電加熱系統采用管狀電阻加熱器，加裝在熱板內，以供熱板加熱（無鍋爐的客戶）。用電省，不結膠，熱板溫度均勻，絕緣性能好，是理想的加熱方式。

6、整機選料精良，加工范圍廣，各項指標均能達到GB/T25155的標準要求，具有良好的價格性能比。

二、結構和原理

液壓平板硫化機，整機分為：主機，液壓系統，電器控制系統三大部分組成。

1、主機部分

    主機液壓缸為球墨鑄鐵制作，整機結構緊湊，牢固可靠，制造精度高，密封性能好，無漏油現象，工作性能平穩，保壓性能好，生產效率高，使用操作安全，方便，靈敏。同時，生產蒸汽和導熱油的硫化機。

2、液壓系統：

   由電動機，齒輪泵或組合泵，單向閥，溢流閥，組合壓力控制閥，濾油器，液位計等組成合理的液壓回路，具有省功率，低噪聲，流量穩定，保壓性能好。

    油箱內加注46#或32#抗磨液壓油（約40L左右）或至液位計中位，手控閥抬起，按鈕啟動，液壓系統自動驅動柱塞完成上升，保壓，補壓等

請務必保證液壓油的清潔

3、電氣控制系統：

  液壓平板硫化機的電氣系統原理，見電器原理圖，溫控儀控制接觸器的通斷來調節熱板溫度。YXC---150電接點壓力表，控制工作壓力和執行補壓，數字式時間繼電器（長時間為99分59秒）準確的計時，設定時間到，報警開模。

   原 理：

1、電氣工件原理  《附電氣原理圖》

    接通電源后，按啟動按鈕QA，接觸器KA2,中間繼電器KA1,KA2吸合，電動機運轉，帶動油泵工作，合?；颍蒠XC150磁助式電接點壓力表，控制工作壓力，達到設定壓力后，接通KA3，停止工作，時間繼電器開始計時。由于模具內膠料加溫加壓后流動造成壓力下降，到達補壓點后，及其自動接通KA2進行補壓

加溫部分，開啟加熱旋鈕控制加熱板的溫度，控制儀表是進入工作狀態，升到設定溫度后，自動調控溫度。

2 液壓工作原理

啟動電動機運轉后，油液由油箱經濾油器進入齒輪泵或葉片泵《機型不同采用泵不同》

A 齒輪泵將低壓油排向單向閥，經低壓?jiǎn)蜗蜷y的油液輸入油缸，使柱塞快速上升，合模后，低壓閥自動關閉，低壓油液經溢流閥卸荷，而此時由齒輪泵輸出之高壓油經直角單向閥，排入油缸形成設定高壓。

B: 葉片泵和齒輪泵雙泵合流，經高、低溢流閥進入油缸，快速上升，合模后，低壓油經溢流閥卸荷，而高壓油驅動柱塞達到設定壓力而停止工作。

下降：按下停止按鈕，拉動開啟干使其柱塞靠自重下降，達到開模的距離

三、使用和維修

1.液壓平板硫化機的搬運和安裝

〈1〉機器在搬運時，盡可能使用起重設備，用吊鉤或鋼索直接吊在吊環上，并注意機器的各零件，部件及表面油漆不要損傷，碰毛。在無吊裝設備的情況下，用鋼管滾動，機器搬運與放下時，均勻緩慢，平行移動，防止振動沖擊，以防損壞儀表、電器和管路。

〈2〉機器應安裝在平穩而堅固、可靠的基礎上，可用四個地腳螺釘緊固。

〈3〉當機器與電源接通后，工作地點要干燥、通風，以保證良好的絕緣、機器應有可靠的接地，確保文明、安全生產。（接通電源等工作應有電工來執行。）

2.機器啟動須知

〈1〉操作者應仔細閱讀使用說明書，必須熟悉掌握機器的使用性能、各類按鈕的位置及作用，機械、電氣、儀表、液壓傳動原理，各執行機構的先后動作程序及相互關系。方可操作本機器。如果首次使用本機器，本廠可負責免費培訓操作者。

〈2〉在油箱中入純凈的46#號抗磨液壓油，注油前必須將油箱清洗干凈，液壓油的使用溫度應控制在20℃-60℃范圍內，液壓油應經過過濾，如果室內溫度高于30℃時?？刹捎?2#抗磨液壓油。

〈3〉清除熱板上的一切雜物，熱板的導向間位加油潤滑。轉向不符油泵標記，應調換相序。

〈4〉安裝機器的儀表、電器、線路時（電源線用6平方3+1四芯的），應由電工負責執行。

〈5〉每天空車運行一次，接通電源開關，檢查和相應的指示燈是否明亮，儀器、儀表是否靈敏。按動相應的按鈕，檢查熱板的升降是否平穩，保壓狀況，液壓系統是否泄漏。試車一切正常時，方可使用。

（注:模具小尺寸不低于熱板70%額定壓力時）

3.機器的使用和維修項目表

機器應經常采用“日常檢查和定期檢查”的方法。以保證機器的正常運行，延長機器的使用壽命。檢查項目，方法見下表

四、常見故障及排除

1、液壓系統

①檢查電動機的轉向、油泵工作是否正常，油面是否太低，液壓油的過濾器、管路是否堵塞，溢流閥工作是否正常，放油閥是否漏油，手動閥是否關閉狀態。

②柱塞上升正常，但高壓打不上。

檢查調節閥工作是否正常，放油閥在高壓下是否泄漏過大，高壓油泵工作是否正常。

③保壓不好

檢查油缸、柱塞、油封的配合間隙和密封狀況是否良好，進油管路、壓力表管路等是否漏油，手動閥、錐面是否有雜物，密封面是否有磨損，應保持液壓油的清潔，以減少故障，延長使用壽命。

2、電器部分

首先打開電源監控儀表，檢查電源及相序是否正常。如果發現是電氣發生故障，可按電氣工作原理圖上的元件工作狀態表，檢查各電氣元件工作狀態是否正常。

3、液壓傳動系統常見故障及排除方法表：

故障分析及排除方法表

以下是關于平板硫化機（Press Vulcanizer）的核心介紹，綜合新技術規范與行業應用整理：

?一、核心定義與功能?

?定義?：平板硫化機是通過高溫高壓使橡膠或塑料發生硫化反應（交聯固化）的液壓設備，用于制造輸送帶、密封圈、鞋底等模壓制品 。

?核心功能?：

?壓力控制?：液壓系統提供14.5–16MPa鎖模力，自動保壓補壓確保材料密實成型 。

?溫度控制?：電熱管（220V/380V）、蒸汽或?qū)嵊图訜幔ぷ鳒囟韧ǔ?80–220℃ 。

?硫化過程?：在高壓下填充模具，高溫促使分子交聯形成穩定三維結構 。

?二、主要結構與分類?

?三、典型技術參數?

 ?四、關鍵應用領域?

?橡膠制品?：輸送帶、密封圈、O型環、鞋底、汽車橡膠件 。

?塑料制品?：熱固性塑料（如PVC）成型、發泡材料加工 。

?特殊工藝?：真空硫化（防氣泡）、冷注壓（精密部件） 。

??五、安全與維護規范?

?安全標準?：

符合國標 ?GB 25432-2010?（安全要求）及 ?GB/T 25155-2010?（技術規范）。

加熱板尺寸＞1000mm需按 ?JJF(石化)015-2018? 校準 。

?維護要點?：

使用后排凈水壓板積水，防止密封件老化 。

長期閑置需半月加熱至100℃維持半小時防潮 。

注：數據綜合主流工業機型及實驗室設備參數，符合2025年現行行業標準。

平板硫化機是橡膠、塑料工業中用于硫化成型的核心設備，通過高溫高壓使材料發生交聯反應，形成穩定結構。其核心信息整理如下：

?一、核心功能與工作原理?

?功能?：提供硫化所需的壓力與溫度，實現橡膠/塑料制品的定型與性能優化（如增強彈性、耐磨性）。

?工作原理?：

?壓力系統?：液壓驅動柱塞閉合熱板，壓力范圍通常為14.5–16MPa，自動保壓補壓。

?加熱系統?：電熱管（220V/380V）、蒸汽或?qū)嵊图訜幔瑴囟瓤刂圃?80–200℃。

?硫化過程?：材料在高壓下填充模具，高溫促使分子交聯，形成三維網狀結構。

?二、主要分類與結構特點?

?三、關鍵參數示例?

?小型實驗室機型（25T）?：

合模力：0.25MN（250KN）

熱板尺寸：350×350mm

加熱功率：7.2–9.4kW，溫度范圍：常溫–220℃。

?大型工業機型?：

合模力：3.15MN（3150KN）

熱板尺寸：900×1300mm，單位壓力：27kg/cm2。

?四、應用領域?

?橡膠制品?：輸送帶、密封圈、O型環、鞋底、汽車配件等模壓產品。

?塑料制品?：熱固性塑料成型、發泡材料加工。

?特殊需求?：真空硫化機（防止氣泡）、冷注壓機型（精密部件）。

?五、維護與安全規范?

?日常保養?：使用后排凈水壓板積水，避免密封件老化。長期閑置需每半月加熱至100℃維持半小時。

?安全標準?：

符合國標 ?GB 25432-2010?（安全要求）及 ?GB/T 25155-2010?（技術規范）。

加熱板尺寸＞1000mm需按 ?JJF(石化)015-2018? 校準。

?六、工藝配套?

常與 ?密煉機?（原料混合）、?開煉機?（塑化預處理）組成生產線，完成“混煉→塑化→硫化”全流程

以下是平板硫化機的類型與結構分類詳解，依據行業標準及新技術規范整理：

?一、機架結構類型?

?二、核心分類維度?

1. ?按加熱層數?

?單層式?：基礎機型，適用于小批量生產 。

?雙層/多層式?：熱板間距125mm（典型值），效率提升50%以上，如雙工位機型可同步處理多模具 。

2. ?按加熱方式?

3. ?按液壓系統?

?上缸式?：液壓缸位于上部，利于快速開模 。

?下缸式（主流）?：液壓缸底部布局，穩定性高，支持自動頂出制品（占工業機型90%） 。

?多缸式?：分散壓力，確保大型熱板受力均勻（如3米寬輸送帶硫化） 。

?三、核心結構組件?

A[機身] --> B[上梁與立柱]

A --> C[工作臺]

A --> D[滑塊]

E[液壓系統] --> F[柱塞缸]

E --> G[油泵與閥組]

H[加熱系統] --> I[電熱管/蒸汽管道]

H --> J[隔熱層]

K[控制系統] --> L[PLC/微電腦]

K --> M[溫度傳感器]

?機身?

四柱式：實驗室機型（如25T）采用，結構緊湊 ；

框板焊接式：工業機型主流，抗變形能力強 。

?液壓缸?

材質：球墨鑄鐵缸頭+硬化柱塞，耐壓≥16MPa；

密封：多層V型組合密封圈，防高壓滲漏 。

?加熱板?

表面精度：±0.05mm/m2（確保壓力均勻）；

合金材質：耐高溫工具鋼（HRC≥50），導熱快不變形 。

?控制系統?

自動保壓：壓力波動＜0.5MPa；

時序控制：支持排氣、分段升溫、硫化結束報警 。

?四、特殊機型?

?真空硫化機?：集成真空罩，消除制品氣泡（用于光學密封件） ；

?冷注壓機型?：低溫注膠+高溫硫化，適用硅膠精密部件 ；

?雙工位機型?：同步硫化+冷卻，效率提升70% 。

注：框式結構因維修成本低、剛性強，已成為2025年工業主流選擇（占新裝機量85%）

以下是平板硫化機工作原理的詳細解析，綜合核心工作流程、關鍵系統協作及特殊工藝實現：

 分階段工作原理詳解?

1. ?液壓壓力生成?

?油路循環?：電機驅動油泵，液壓油經濾油器→控制閥→油缸，推動柱塞上升閉合熱板，單位壓力高達 ?16MPa?（安全上限）。?壓力維持?：壓力達標后，單向閥自動鎖閉油路保壓；壓力下降至設定下限時，電接點壓力表觸發油泵補壓（波動≤0.5MPa）。

2. ?溫度控制與硫化反應?

?加熱方式?：?電加熱管?：直接嵌入熱板，控溫精度±2℃（表面負荷3–7W/cm2）；

?導熱油/蒸汽?：通過熱板內部流道循環，適用大型設備。

?硫化本質?：橡膠在 ?180–220℃? 高溫下，分子鏈發生交聯，從線性結構轉為三維網狀結構，實現彈性與強度升級。

3. ?特殊工藝增強?

?真空硫化?：抽真空消除氣泡，提升密封件光學性能（如O型圈）；?壓力輔助?：高壓迫使膠料完全填充模具腔體，氣泡生成，確保制品密實度。

?三、關鍵系統協同作用?

?四、安全與效能設計?

?壓力保護?：電接點壓力表強制限定壓力≤16MPa，超壓自動停機；

?溫度均勻性?：大型熱板采用分區加熱或增加流道密度，表面溫差≤±2℃；真空環境下啟用溫度補償算法，抵消熱傳導效率損失。注：硫化結束時，開啟手控閥泄壓，柱塞靠自重下降復位

以下是不同類型平板硫化機的核心區別對比，綜合結構特性、性能參數及應用場景：

?一、按機架結構區分?

 ?二、按加熱系統區分?

?三、按液壓系統與自動化程度?

?四、特殊功能機型對比?

?五、選型關鍵指標參考?

?壓力需求?：

精密件：≥14.5MPa（柱式更優）；

大型制品：多缸分散壓力（框式適配）。

?溫度均勻性?：

電加熱需優化熱管排布（溫差≤±2℃）；

蒸汽/導熱油加熱天然均勻性更佳。

?能效比?：

電磁加熱＞導熱油＞電加熱＞蒸汽加熱。

注：框式結構因綜合性價比（維修少、剛性強）已成為工業主流，真空機型適用于高附加值產品制造

以下是平板硫化機的標準操作規程及關鍵要點，綜合整理自行業規范和安全指南：

?一、操作前準備?

?設備檢查?

確認液壓油位達標（高于油泵進油管），油質清潔無雜質。

檢查管路、閥門密封性，杜絕漏油/漏氣；驗證壓力表、溫度計及安全閥靈敏度。

測試急停按鈕、安全光柵功能是否有效。

?模具與環境?

清理模具表面殘留物，確保無裂紋變形；模具需居中放置，小面積≥柱塞面積的。

工作區保持整潔，設備四周預留≥1.5米操作空間。

?二、操作流程?

?開機預熱?

閉合模具，啟動加熱系統，預熱時間≥20分鐘（新模具需預熱30分鐘）。

監控?zé)岚鍦囟染鶆蛐裕ǜ鼽c(diǎn)溫差≤±2℃），達到設定值（通常130~180℃）后保溫。

?裝料合模?

佩戴耐高溫手套，快速裝入試樣（≤1分鐘），避免手部進入平板間。

啟動油泵升壓：先低壓快速閉模，后切換高壓至設定值（≤設備額定壓力）。

?硫化過程?

嚴格按工藝控制壓力（145MPa以內）、溫度及時間（計時誤差≤20秒）。

系統自動補壓時，觀察壓力波動是否正常（壓降≤0.02MPa/30分鐘）。

?卸模停機?

硫化結束報警后，逆時針轉動手柄卸壓，待壓力歸零后開模。

用工具取出試片冷卻10~15分鐘，避免燙傷。

關閉電源、蒸汽/液壓閥門，清潔設備及現場。

?三、安全強制要求?

??操作防護?：穿戴防護服、手套，禁止袖口松散或濕手套操作。
??合模風險?：閉合時嚴禁手入模區；取放模具抓牢防掉落。
??故障處理?：異常停機需先斷電，待熱板冷卻后再檢修。
??溫壓限制?：溫度/壓力嚴禁超設備額定值，停機需泄壓至零。

?四、關鍵維護項?

?每日?：潤滑導軌/導向柱；檢查密封圈泄漏；清理模具殘膠。

?每周?：過濾液壓油（精度≤10μm）；校準模具平面度（誤差≤0.05mm/m）。

?每半年?：更換液壓油；校驗安全閥及壓力表。

?附：常見風險規避?

?模具燙傷?：取模必須戴隔熱手套。

?壓力異常?：定期測試溢流閥，防止超壓爆炸。

?電氣安全?：潮濕環境禁用設備，避免線路短路。

操作細節可參考設備手冊，但核心規程需嚴格遵守上述條目以確保安全高效生產。

平板硫化機的工作原理是利用?加熱、加壓和保壓?來實現橡膠、塑料或其他熱固性材料的硫化（交聯）定型的過程。其核心在于精確控制以下三個關鍵要素：

?溫度：? 提供硫化反應所需的活化能。

?壓力：? 使材料均勻充滿模腔、排出氣泡、促進熱傳導、確保產品致密、尺寸精確。

?時間：? 保證硫化反應得以充分完成至佳狀態。

?主要組成部分：?

?機架：? 提供強度和剛性，承受硫化過程中的巨大壓力。通常由上橫梁、下橫梁（或底座）和立柱（或框架）組成。

?熱板：? 上下兩塊或多塊表面平整、內部有加熱通道（電熱管或蒸汽通道）的金屬板。它們是熱量的來源，直接接觸模具或產品，將其加熱到硫化溫度。

?液壓系統：? 提供合模和保壓所需的動力。包括液壓泵站、油缸（通常一個或多個位于下橫梁或上橫梁）、控制閥（如方向閥、溢流閥、單向閥等）。油缸活塞推動活動平臺（通常與下熱板相連）向上運動，使上下熱板閉合并施加壓力。

?控制系統：? 用于設定和精確控制硫化溫度、壓力、時間等工藝參數。通常包括溫度控制器、壓力傳感器、計時器（或PLC可編程控制器）、操作按鈕等。

?活動平臺/壓板：? 連接在油缸活塞桿上，用于承載下熱板（或模具），在油缸驅動下做升降運動。

?模具（可選）：? 對于需要復雜形狀的產品，橡膠坯料會被放入放置在熱板之間的模具型腔內。模具通常由高導熱性的金屬（如鋼、鋁）制成。?工作流程（以帶模具硫化橡膠制品為例）：?

?準備階段：?將加熱介質（電或蒸汽）通入熱板，預熱至設定的硫化溫度（通常在140°C - 190°C之間，具體取決于材料）。將稱量好的橡膠混煉膠坯料放入打開的模具下半模型腔中（或根據產品要求放置）。將模具的上半模合上（如果模具是兩半式）。將裝有坯料的模具放置在下熱板上（或?qū)⑴髁现苯臃胖迷跓岚逯g，適用于平板狀產品）。

?合模加壓：?

啟動液壓系統，油泵工作。

操作控制閥門，使壓力油進入油缸的無桿腔（或相應腔室）。

油缸活塞桿推動活動平臺（連同下熱板和模具）快速上升。

當上下熱板（或模具）即將接觸時，系統轉為慢速閉合，防止撞擊。

上下熱板（或模具）完全閉合。

液壓系統繼續加壓，壓力升高并穩定在設定的硫化所需壓力（通常在5-20 MPa，甚至更高）。

壓力設定通常通過溢流閥控制。

?保溫保壓（硫化階段）：?

熱板持續提供熱量，通過熱傳導使模具和內部的橡膠坯料迅速升溫至硫化溫度。

在設定的溫度和壓力下，橡膠開始發生硫化交聯反應，分子鏈形成三維網絡結構，橡膠從塑性狀態轉變?yōu)閺椥誀顟B(tài)。

液壓系統在整個硫化周期內維持恒定壓力。壓力確保了：

坯料在型腔內均勻流動，充滿整個模腔。

排出膠料內部和模腔中的氣體，防止產品產生氣泡、缺膠。

使產品與熱板/模具緊密接觸，保證熱傳遞效率均勻。

獲得致密、尺寸精確的產品。

溫度控制系統（如熱電偶、溫度控制器）精確監控?zé)岚鍦囟龋ㄟ^(guò)調節加熱功率（電熱管）或蒸汽流量（蒸汽加熱）來保持溫度恒定在設定值。計時器（或PLC）開始計時，達到預設的硫化時間（通常是幾分鐘到幾十分鐘）。

?卸壓開模：?

硫化時間結束。

控制系統發出信號，液壓系統切換閥門。

油缸的有桿腔進油（或相應腔室），活動平臺（下熱板）帶動模具向下移動，上下熱板（模具）分開。

液壓系統卸壓。開模速度通?？烧{(diào)，避免產品撕裂或模具損傷。

?取件與冷卻：?

打開模具（如果使用模具）。

取出硫化完成的制品。

制品通常需要放置冷卻一段時間，性能才能完全穩定。

設備準備好進行下一次硫化循環。

?總結關鍵點：?

?加熱（熱板）：? 提供硫化反應必需的恒定高溫環境。

?加壓（液壓系統）：? 在合模后施加并保持高壓，確保物料填充、排氣、致密成型和有效傳熱。

?保時（控制系統）：? 精確控制高溫高壓的持續時間，保證硫化反應充分、均勻地進行。

?模具（如需）：? 賦予制品終的形狀和尺寸精度。平板硫化機以其?壓力高、加壓均勻、溫度控制精確、操作簡便、適應性廣?（尤其適合大面積平板狀、層壓制品、帶模制品）等特點，成為橡膠制品硫化的主力設備之一。廣泛應用于制造輸送帶、傳動帶、橡膠板、密封墊片、膠鞋底、輪胎翻新、硅膠制品、復合材料層壓板等產品。

平板硫化機作為橡膠、塑料及復合材料加工的核心設備，其應用領域持續拓展，技術迭代也在不斷推進。以下是其主要的應用場景與技術拓展方向：

一、核心應用領域

?橡膠制品硫化?

?工業部件?：輸送帶、傳動帶、密封墊圈、O型環、汽車橡膠配件（如減震件、密封條）及工業橡膠零配件等。

?生活用品?：鍵盤按鍵、遙控器按鍵、鞋底、奶嘴、廚電密封圈（高壓鍋/電飯煲）及玩具零件等。

?醫療領域?：醫用硅膠制品（導管、奶嘴）、器械配件及高精度密封件。

?塑料與復合材料加工?

?層壓成型?：高分子材料板材、絕緣材料、復合材料層壓板（如汽車內飾加熱板、裝修壁畫基材）的壓制。

?精密部件?：電子產品結構件、導電橡膠元件及定制化塑料配件。

?輪胎制造與翻新?

用于輪胎胎面硫化、翻新及高性能子午線輪胎的成型，尤其新能源汽車輪胎對硫化精度要求更高。

二、新興拓展方向

?高端定制化生產?

實驗室小型平板硫化機支持快速參數調整，滿足新材料研發和小批量定制需求（如3A級新能源輪胎、特種密封件）。雙工位設計提升效率，適用于多品種、小批量柔性生產。

?智能化與綠色升級?

?智能控制?：伺服液壓系統+觸控界面，實現壓力、溫度、時間的閉環控制及數據追溯。

?加熱技術革新?：電加熱（替代蒸汽/導熱油）滲透率提升，兼具節能與溫控（±1℃）優勢。

?模塊化設計?：便于維護升級，降低長期運營成本。

?新興材料應用?

PDCPD（聚雙環戊二烯）等新型熱固性材料的成型。

特種硅膠、導電橡膠在電子和醫療領域的精密制造。

三、技術演進趨勢

?結構優化?：框式結構替代傳統柱式，提升剛性且減輕重量26。

?溫控精度?：電熱管表面負荷優化（3–7W/cm2），配合均溫排布設計縮小熱板溫差2。

?能效提升?：伺服液壓系統按需供能，減少溢流損耗。

?化需求?：中國占市場41%，主導設備更新與智能制造升級。?注?：安全操作需規范，如佩戴防護用具、監控壓力/溫度儀表、避免手動入模區等

平板硫化機的硫化過程是通過?高溫、高壓和保壓時間?的協同作用，使橡膠或塑料分子發生交聯反應，形成三維網狀結構的過程。具體流程如下：

?一、硫化過程核心階段?

?準備階段?

?預熱?：?jiǎn)?dòng)設備前檢查液壓油位（需達機座高度的2/3）及柱軸潤滑狀態。

?升溫?：開啟加熱系統（電加熱/蒸汽），將上下熱板預熱至設定硫化溫度（通常140°C–190°C）。

?裝料?：將橡膠半成品或膠料放入模具型腔，模具置于下熱板中心位置。

?合模加壓階段?

?快速閉合?：?jiǎn)?dòng)液壓泵，驅動柱塞推動下熱板上升，使上下熱板快速閉合。

?慢速鎖模?：臨近閉合時自動切換為慢速，避免模具撞擊。

?高壓保壓?：

液壓系統持續加壓至設定值（如14.5–20MPa），通過溢流閥穩壓。

部分工藝需“松壓1–2次”：短暫泄壓排出氣體，再重新加壓確保膠料填充密實。

?保溫保壓（硫化反應階段）?

?溫度控制?：熱板恒溫供熱，溫度波動需≤±1°C；真空環境下需優化流道設計或雙閉環控溫

?交聯反應?：在高溫高壓下，橡膠分子鏈發生硫化反應（誘導→交聯→網絡穩定三階段）。

?自動補壓?：壓力下降時油泵自動啟動補壓，維持恒定壓力。

?計時硫化?：控制系統自動記錄硫化時間，到達設定時長后觸發警報。

?卸壓開模與取件?

?卸壓開模?：硫化結束，液壓系統切換閥門，柱塞帶動下熱板下降開模。

?脫模取件?：取出硫化成品，冷卻定型；模具清理后進入下一循環。

?二、關鍵參數控制?

?三、操作注意事項?

?安全規范?：佩戴防護用具，開模時嚴禁手入模區，定期檢查液壓密封性。

?模具放置?：多模具高度需一致，均勻分布避免偏壓；小面積≥柱塞面積的1/2。

?維護要求?：

每日潤滑柱軸導軌（N68#機械油）。

每周檢查管路密封性，半年更換過濾液壓油。?提示?：真空環境硫化需優化熱板流道設計，并采用“平板溫度+真空度”雙閉環控制以補償熱傳導損失

硫化橡膠平板硫化機的使用流程通常包括以下步驟，具體操作可能因設備型號和硫化材料的不同而有所調整，請務必參考設備說明書和安全規范：

一、準備工作

1. 檢查設備

     確認電源、液壓系統、加熱系統（電熱或蒸汽）是否正常。

     檢查平板表面是否清潔，無雜物或殘留膠料。

     確保液壓油位、溫度控制系統處于正常狀態。

2. 模具安裝

     將預熱的模具（如需預熱）放置在平板，確保對中平整。

     固定模具螺栓，防止硫化過程中移位。

3. 材料準備

     將待硫化的膠料（如橡膠制品）裁剪成適當尺寸，放入模具型腔。

     若需多層硫化，注意材料疊放順序。

二、操作流程

1.開機預熱

     啟動電源，設定平板加熱溫度（通常根據材料要求，如橡膠硫化溫度一般為140~180℃）。

     待平板溫度升至設定值并穩定（約15~30分鐘）。

2.   放置模具與材料

     打開平板，將裝好材料的模具平穩放入，確保上下模具對齊。

     必要時在模具表面涂抹脫模劑（如硅油）。

3.   加壓硫化

     啟動液壓系統，緩慢閉合平板，施加初始?jí)毫Γㄈ?~10MPa）。

     根據工藝要求保壓并計時（硫化時間由材料厚度、配方?jīng)Q定，通常幾分鐘至幾十分鐘）。

     注意觀察壓力表，避免超壓。

4.   排氣操作（可選）

     在加壓初期可短暫泄壓1~2次，排出模具內氣泡（尤其對厚制品重要）。

5.   保溫和冷卻

     保持溫度和時間至工藝要求，部分材料需在壓力下冷卻定型。

三、硫化完成

1.   泄壓開模

     硫化結束后，緩慢泄壓，升起上平板。

     用工具小心取出模具（注意高溫燙傷）

2.   脫模取件

     待模具稍冷卻后，用脫模工具取出硫化成品。

     檢查制品質量（如缺膠、氣泡等）。

3.   清理維護

     清潔模具和平板表面殘留膠料。

     關閉加熱和液壓系統，做好設備點檢記錄。

四、安全注意事項

    防護裝備  ：操作時穿戴耐高溫手套、護目鏡等。

    防燙傷  ：模具和平板高溫，避免直接接觸。

    壓力安全  ：嚴禁超壓使用，定期檢查液壓系統。

    緊急停止  ：熟悉急停按鈕位置，異常時立即停機。

      常見問題處理

    溫度不均  ：檢查加熱板是否平整或熱電偶是否損壞。

    制品粘連  ：檢查脫模劑是否足量或模具表面光潔度。

    壓力不足  ：排查液壓油泄漏或泵閥故障。

如需更詳細參數（如溫度/壓力/時間設定），需結合具體材料工藝卡調整。

北京北廣精儀儀器設備有限公司是一家專門研發、制造、銷售試驗機設備的專業廠商。公司擁有先進的加工設備、嚴格的管理體系以及雄厚的技術實力和良好的售后服務。

公司專注于金屬、非金屬等材料的機械性能測試設備的研發制造。主要完成螺紋鋼、金屬板材、電力金具、緊固件、鑄造材料、錨桿、托盤、醫療用接骨板、接骨螺釘、彈條、鋼管、銅板、彈簧、減震器、扣件、安全網、玻璃鋼、塑料、橡膠、醫用手套等材料和產品的拉伸、壓縮、彎曲、剪切、撕裂、剝離等性能試驗。滿足GB、ASTM、ISO、DIN等國家和行業的標準測試要求。正在運行的400多個標準，配置合適的夾具，幾乎可完成所有的力學性能測試。公司秉承“誠信，服務至上”的宗旨，力爭為客戶提供成熟的產品和完善的服務，使用戶得到大程度的滿足。

注意事項

①加油46#長城牌抗磨液壓油

②法蘭盤8個螺絲間隙已調整好，不要隨意轉動

③電器接線 3根火線 1根零線

硫化機安全操作規程

  為了安全有效進行試驗，使用硫化機時，需遵守如下安全操作規程。

1. 開機時，先打開電源總開關，再打開電熱開關。嚴禁用濕手或其他物品觸碰電源開關及加熱開關，以防觸電。

2. 硫化機溫度設定不能超過規定范圍，嚴禁超出設備量程，也可按要求制做。

3. 使用過程中搬放模具時，必須佩帶隔熱手套，嚴禁裸手碰觸硫化機加熱板及模具，以防被燙傷。

4. 硫化機加熱板閉合過程中，嚴禁將手或其他物品深入加熱板中，以防發生擠傷或其他危險。

5. 硫化結束，需等加熱板完全打開后，再進行卸模操作；嚴禁在加熱板打開的過程中進行卸模操作。以防發生意外。

6. 嚴禁將與硫化加熱無關的物品放置在加熱板上進行加熱或保溫操作。

7. 操作全部結束后，需依次關閉電熱開關、電源總開關

一、用途及特點

平板硫化機是一種新型的液壓平板硫化機，與老型號的壓力成型機相比，能明顯提高壓制件的質量，而且能大大提高勞動生產力。

此機型適用于各種橡膠產品的硫化，是塑料，橡膠發炮，膠木制品，和各種熱固材料成型，加工的必備設備。該機型具有以下特點：

    1、該機型是機，電，液技術的組合，具有半自動性能。

    2、主機采用柱式和框板式兩種結構，主體明快、整潔、剛性好，液壓缸上橫梁，活動平臺，采用球墨鑄鐵，主機性能穩定，耐用

    3、液壓部分采用兩種方式，一種是單泵驅動，結構簡單，方便，性能可靠，一般用在小噸位設備上，一種是雙泵組合，速度快，壓力大，一般用在大噸位設備上，液壓原理圖附后。

    4、電器部分采用國內名牌產品，質量可靠，溫度控制更精確。加熱連接部分采用耐高溫線連接，可靠性好。

    5、電加熱系統采用管狀電阻加熱器，加裝在熱板內，以供熱板加熱（無鍋爐的客戶）。用電省，不結膠，熱板溫度均勻，絕緣性能好，是理想的加熱方式。

6、整機選料精良，加工范圍廣，各項指標均能達到GB/T25155的標準要求，具有良好的價格性能比。

二、結構和原理

液壓平板硫化機，整機分為：主機，液壓系統，電器控制系統三大部分組成。

1、主機部分

    主機液壓缸為球墨鑄鐵制作，整機結構緊湊，牢固可靠，制造精度高，密封性能好，無漏油現象，工作性能平穩，保壓性能好，生產效率高，使用操作安全，方便，靈敏。同時，生產蒸汽和導熱油的硫化機。

2、液壓系統：

   由電動機，齒輪泵或組合泵，單向閥，溢流閥，組合壓力控制閥，濾油器，液位計等組成合理的液壓回路，具有省功率，低噪聲，流量穩定，保壓性能好。

    油箱內加注46#或32#抗磨液壓油（約40L左右）或至液位計中位，手控閥抬起，按鈕啟動，液壓系統自動驅動柱塞完成上升，保壓，補壓等

請務必保證液壓油的清潔

3、電氣控制系統：

  液壓平板硫化機的電氣系統原理，見電器原理圖，溫控儀控制接觸器的通斷來調節熱板溫度。YXC---150電接點壓力表，控制工作壓力和執行補壓，數字式時間繼電器（長時間為99分59秒）準確的計時，設定時間到，報警開模。

   原 理：

1、電氣工件原理  《附電氣原理圖》

    接通電源后，按啟動按鈕QA，接觸器KA2,中間繼電器KA1,KA2吸合，電動機運轉，帶動油泵工作，合?；?，由YXC150磁助式電接點壓力表，控制工作壓力，達到設定壓力后，接通KA3，停止工作，時間繼電器開始計時。由于模具內膠料加溫加壓后流動造成壓力下降，到達補壓點后，及其自動接通KA2進行補壓

加溫部分，開啟加熱旋鈕控制加熱板的溫度，控制儀表是進入工作狀態，升到設定溫度后，自動調控溫度。

2 液壓工作原理

啟動電動機運轉后，油液由油箱經濾油器進入齒輪泵或葉片泵《機型不同采用泵不同》

A 齒輪泵將低壓油排向單向閥，經低壓?jiǎn)蜗蜷y的油液輸入油缸，使柱塞快速上升，合模后，低壓閥自動關閉，低壓油液經溢流閥卸荷，而此時由齒輪泵輸出之高壓油經直角單向閥，排入油缸形成設定高壓。

B: 葉片泵和齒輪泵雙泵合流，經高、低溢流閥進入油缸，快速上升，合模后，低壓油經溢流閥卸荷，而高壓油驅動柱塞達到設定壓力而停止工作。

下降：按下停止按鈕，拉動開啟干使其柱塞靠自重下降，達到開模的距離

三、使用和維修

1.液壓平板硫化機的搬運和安裝

〈1〉機器在搬運時，盡可能使用起重設備，用吊鉤或鋼索直接吊在吊環上，并注意機器的各零件，部件及表面油漆不要損傷，碰毛。在無吊裝設備的情況下，用鋼管滾動，機器搬運與放下時，均勻緩慢，平行移動，防止振動沖擊，以防損壞儀表、電器和管路。

〈2〉機器應安裝在平穩而堅固、可靠的基礎上，可用四個地腳螺釘緊固。

〈3〉當機器與電源接通后，工作地點要干燥、通風，以保證良好的絕緣、機器應有可靠的接地，確保文明、安全生產。（接通電源等工作應有電工來執行。）

2.機器啟動須知

〈1〉操作者應仔細閱讀使用說明書，必須熟悉掌握機器的使用性能、各類按鈕的位置及作用，機械、電氣、儀表、液壓傳動原理，各執行機構的先后動作程序及相互關系。方可操作本機器。如果首次使用本機器，本廠可負責免費培訓操作者。

〈2〉在油箱中入純凈的46#號抗磨液壓油，注油前必須將油箱清洗干凈，液壓油的使用溫度應控制在20℃-60℃范圍內，液壓油應經過過濾，如果室內溫度高于30℃時?？刹捎?2#抗磨液壓油。

〈3〉清除熱板上的一切雜物，熱板的導向間位加油潤滑。轉向不符油泵標記，應調換相序。

〈4〉安裝機器的儀表、電器、線路時（電源線用6平方3+1四芯的），應由電工負責執行。

〈5〉每天空車運行一次，接通電源開關，檢查和相應的指示燈是否明亮，儀器、儀表是否靈敏。按動相應的按鈕，檢查熱板的升降是否平穩，保壓狀況，液壓系統是否泄漏。試車一切正常時，方可使用。

（注:模具小尺寸不低于熱板70%額定壓力時）

3.機器的使用和維修項目表

機器應經常采用“日常檢查和定期檢查”的方法。以保證機器的正常運行，延長機器的使用壽命。檢查項目，方法見下表

四、常見故障及排除

1、液壓系統

①檢查電動機的轉向、油泵工作是否正常，油面是否太低，液壓油的過濾器、管路是否堵塞，溢流閥工作是否正常，放油閥是否漏油，手動閥是否關閉狀態。

②柱塞上升正常，但高壓打不上。

檢查調節閥工作是否正常，放油閥在高壓下是否泄漏過大，高壓油泵工作是否正常。

③保壓不好

檢查油缸、柱塞、油封的配合間隙和密封狀況是否良好，進油管路、壓力表管路等是否漏油，手動閥、錐面是否有雜物，密封面是否有磨損，應保持液壓油的清潔，以減少故障，延長使用壽命。

2、電器部分

首先打開電源監控儀表，檢查電源及相序是否正常。如果發現是電氣發生故障，可按電氣工作原理圖上的元件工作狀態表，檢查各電氣元件工作狀態是否正常。

3、液壓傳動系統常見故障及排除方法表：

故障分析及排除方法表

以下是關于平板硫化機（Press Vulcanizer）的核心介紹，綜合新技術規范與行業應用整理：

?一、核心定義與功能?

?定義?：平板硫化機是通過高溫高壓使橡膠或塑料發生硫化反應（交聯固化）的液壓設備，用于制造輸送帶、密封圈、鞋底等模壓制品 。

?核心功能?：

?壓力控制?：液壓系統提供14.5–16MPa鎖模力，自動保壓補壓確保材料密實成型 。

?溫度控制?：電熱管（220V/380V）、蒸汽或?qū)嵊图訜?，工作溫度通常?80–220℃ 。

?硫化過程?：在高壓下填充模具，高溫促使分子交聯形成穩定三維結構 。

?二、主要結構與分類?

?三、典型技術參數?

 ?四、關鍵應用領域?

?橡膠制品?：輸送帶、密封圈、O型環、鞋底、汽車橡膠件 。

?塑料制品?：熱固性塑料（如PVC）成型、發泡材料加工 。

?特殊工藝?：真空硫化（防氣泡）、冷注壓（精密部件） 。

??五、安全與維護規范?

?安全標準?：

符合國標 ?GB 25432-2010?（安全要求）及 ?GB/T 25155-2010?（技術規范）。

加熱板尺寸＞1000mm需按 ?JJF(石化)015-2018? 校準 。

?維護要點?：

使用后排凈水壓板積水，防止密封件老化 。

長期閑置需半月加熱至100℃維持半小時防潮 。

注：數據綜合主流工業機型及實驗室設備參數，符合2025年現行行業標準。

平板硫化機是橡膠、塑料工業中用于硫化成型的核心設備，通過高溫高壓使材料發生交聯反應，形成穩定結構。其核心信息整理如下：

?一、核心功能與工作原理?

?功能?：提供硫化所需的壓力與溫度，實現橡膠/塑料制品的定型與性能優化（如增強彈性、耐磨性）。

?工作原理?：

?壓力系統?：液壓驅動柱塞閉合熱板，壓力范圍通常為14.5–16MPa，自動保壓補壓。

?加熱系統?：電熱管（220V/380V）、蒸汽或?qū)嵊图訜?，溫度控制?80–200℃。

?硫化過程?：材料在高壓下填充模具，高溫促使分子交聯，形成三維網狀結構。

?二、主要分類與結構特點?

?三、關鍵參數示例?

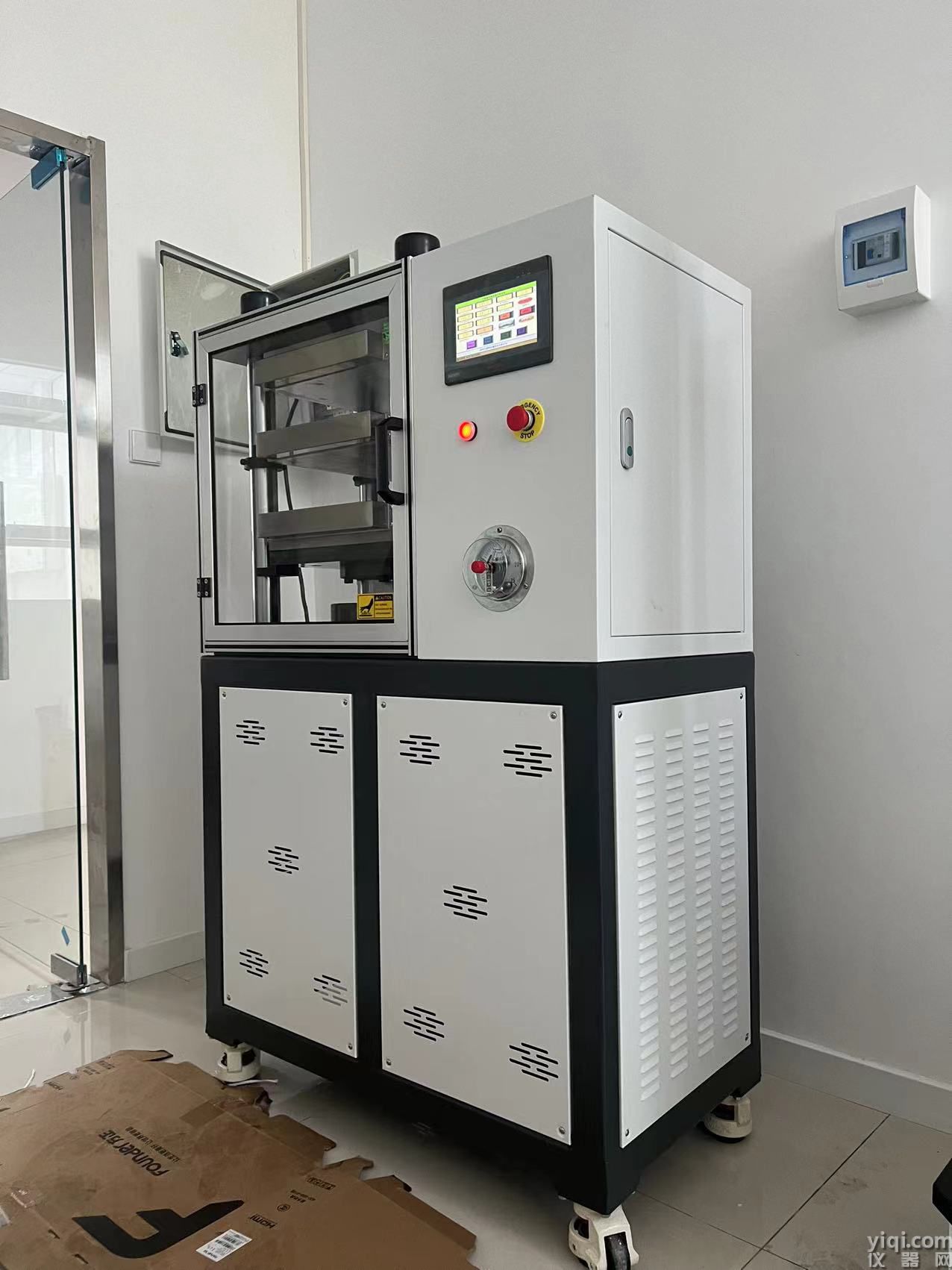

?小型實驗室機型（25T）?：

合模力：0.25MN（250KN）

熱板尺寸：350×350mm

加熱功率：7.2–9.4kW，溫度范圍：常溫–220℃。

?大型工業機型?：

合模力：3.15MN（3150KN）

熱板尺寸：900×1300mm，單位壓力：27kg/cm2。

?四、應用領域?

?橡膠制品?：輸送帶、密封圈、O型環、鞋底、汽車配件等模壓產品。

?塑料制品?：熱固性塑料成型、發泡材料加工。

?特殊需求?：真空硫化機（防止氣泡）、冷注壓機型（精密部件）。

?五、維護與安全規范?

?日常保養?：使用后排凈水壓板積水，避免密封件老化。長期閑置需每半月加熱至100℃維持半小時。

?安全標準?：

符合國標 ?GB 25432-2010?（安全要求）及 ?GB/T 25155-2010?（技術規范）。

加熱板尺寸＞1000mm需按 ?JJF(石化)015-2018? 校準。

?六、工藝配套?

常與 ?密煉機?（原料混合）、?開煉機?（塑化預處理）組成生產線，完成“混煉→塑化→硫化”全流程

以下是平板硫化機的類型與結構分類詳解，依據行業標準及新技術規范整理：

?一、機架結構類型?

?二、核心分類維度?

1. ?按加熱層數?

?單層式?：基礎機型，適用于小批量生產 。

?雙層/多層式?：熱板間距125mm（典型值），效率提升50%以上，如雙工位機型可同步處理多模具 。

2. ?按加熱方式?

3. ?按液壓系統?

?上缸式?：液壓缸位于上部，利于快速開模 。

?下缸式（主流）?：液壓缸底部布局，穩定性高，支持自動頂出制品（占工業機型90%） 。

?多缸式?：分散壓力，確保大型熱板受力均勻（如3米寬輸送帶硫化） 。

?三、核心結構組件?

A[機身] --> B[上梁與立柱]

A --> C[工作臺]

A --> D[滑塊]

E[液壓系統] --> F[柱塞缸]

E --> G[油泵與閥組]

H[加熱系統] --> I[電熱管/蒸汽管道]

H --> J[隔熱層]

K[控制系統] --> L[PLC/微電腦]

K --> M[溫度傳感器]

?機身?

四柱式：實驗室機型（如25T）采用，結構緊湊 ；

框板焊接式：工業機型主流，抗變形能力強 。

?液壓缸?

材質：球墨鑄鐵缸頭+硬化柱塞，耐壓≥16MPa；

密封：多層V型組合密封圈，防高壓滲漏 。

?加熱板?

表面精度：±0.05mm/m2（確保壓力均勻）；

合金材質：耐高溫工具鋼（HRC≥50），導熱快不變形 。

?控制系統?

自動保壓：壓力波動＜0.5MPa；

時序控制：支持排氣、分段升溫、硫化結束報警 。

?四、特殊機型?

?真空硫化機?：集成真空罩，消除制品氣泡（用于光學密封件） ；

?冷注壓機型?：低溫注膠+高溫硫化，適用硅膠精密部件 ；

?雙工位機型?：同步硫化+冷卻，效率提升70% 。

注：框式結構因維修成本低、剛性強，已成為2025年工業主流選擇（占新裝機量85%）
