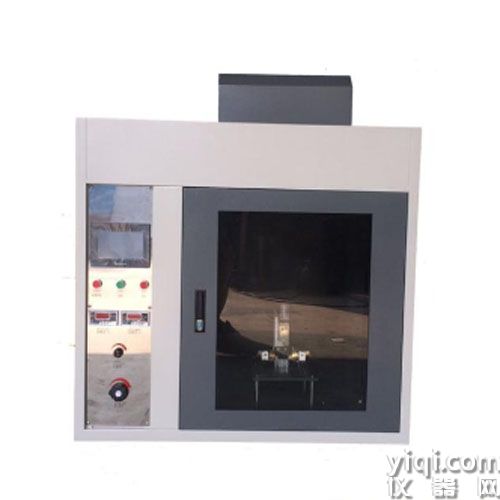

漏電起痕指數CTI檢測儀

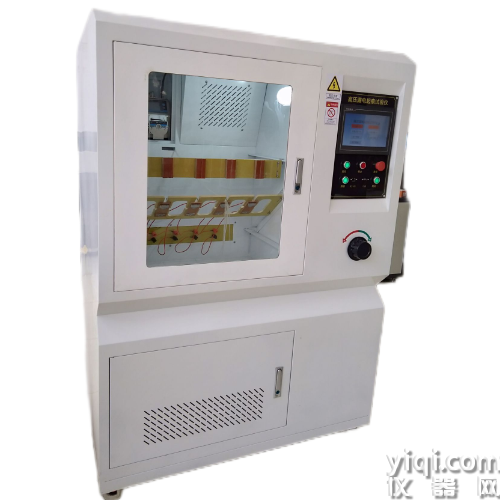

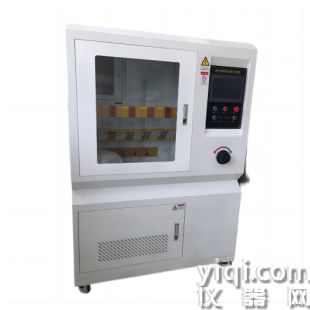

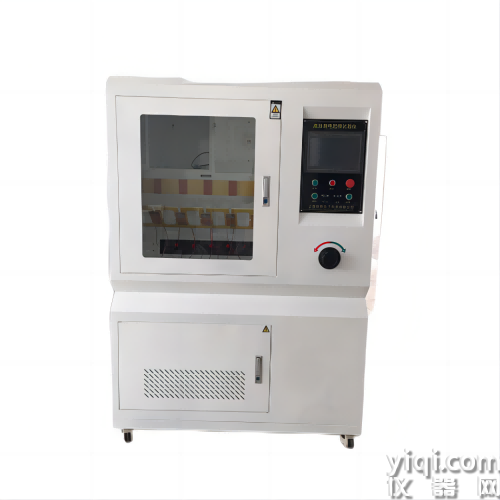

漏電起痕指數CTI檢測儀當材料具有疏水性表面時，通常使用具有腐蝕性的電解液，例如溶液C。漏電起痕試驗儀是 IEC60695 ： 2003 《固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法》，標準規定的仿真試驗項目；同時滿足GB 4943.1-2011，IEC60950-1：2005Clause 2.10.4.2條款、IEC60112-2009 、GB4207、GB4706.1試驗要求。漏電起痕試驗是在固體絕緣材料表面上，在規定尺寸 (2mm×5mm) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度 (35mm) 滴下規定液滴體積的污染液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和污染介質聯合作用下的耐受能力，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。 耐電痕化指數試驗儀適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業。GB/T4207-2003/IEC60112:1979

如果材料性能未知,應至少對三個試樣在大電壓300V下進行50滴試驗的篩選試驗,如果材料

能承受初始試驗而未發生電痕化失效,也未持續燃僥,則始終使用三個試樣,每次增加100V電壓繼續

進行試驗,直到發生電痕化失散或持續燃燒,然后將試驗電壓降低50V進行試驗,后將試驗電壓升高

或降低25V,以確定用于相比電痕化指數的大試驗電壓

主要技術參數:

　　1.電極材料試驗電極——鉑金，電極接桿——銀；

　　2.電極尺寸：(2mm±0.1mm)×(5mm±0.1mm)×(40mm±5mm) ，鉑電極12mm，30°±2°斜面；

　　3.電極距離：4.0mm±0.01mm，夾角60°±5°；

　　4.電極壓力：1.00N±0.001N；

　　5.試液電阻：

　　A液 0.1%NH 4 Cl ，3.95±0.05Ωm，B 液 1.98±0.05Ωm；

　　6.液滴體積：

　　20滴 0.380g ～ 0.480g ，50 滴 0.997g ～ 1.147g( 可微調節 ) ；

　　7.液滴高度：35mm±5mm(可調節)；

　　8.液滴時間：30s±0.1s( 優于標準 )( 數顯，可預置調節 ) ，50 滴時間 24.5min±2min；

　　9.液滴滴數：1～9999(數顯，可預置) ；

　　10.試驗電壓：100V ～ 600V(25V分度，可調節) ；

　　11.電源壓降：1.0A±0.1A 時 8% ；

　　12.起痕判斷：0.50A±10%，2.00s±10% ；

　　13.試驗區容積：0.5m 3 背景黑色箱體為不銹鋼材料；

　　14.試驗電源：220V 0.6kVA 50-60Hz 。

　　漏電起痕試驗（電痕化指數試驗）是在固體絕緣材料表面上，在規定尺寸 ( 2mm × 5mm ) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度 ( 35mm ) 滴下規定液滴體積的導電液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和潮濕或污染介質聯合作用下的耐漏電性能，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。

　　相比漏電起痕指數(CTI)：五個測試樣品能經受50滴的試驗過程而不產生漏電起痕失效及持續火焰的zui高電壓值。它還包括對材料在進行100滴測試時所顯現的特性的有關說明。

漏電起痕指數CTI檢測儀在兩電極之間的試樣表面應被所滴的試驗溶液潤濕，溶液滴落的時間間隔為30s+5s液滴應從30mm~40mm的高度滴到兩電極間試樣表面的。液滴大小應為(20+)mm。每次試驗前，要擦凈滴針或其他滴液管流出口，并讓他流出足夠的液滴以保證使用的是正確濃度的溶液。

a)表面粗糙的試樣是否可通過機加工的方式使試樣表面光滑平整，如拋光(第5章);

b) 試樣表面狀態(6.2)，清洗或其他方法;維持清洗后的表面狀態(6.2);采用溶液類型[溶液A或溶液B或溶液C(7.3)]是否描述在兩次試驗期間清洗設備方法的特殊說明(第8章);若為非均勻材料，除非另有規定，通常報告較低值方向上得出的試驗結果(8.1);電痕化試驗中所使用的試樣數量，通常為五個，也可選擇其他數量(10.2);電痕化試驗電壓(10.2);電痕化試驗是否包括100滴滴液試驗的小試驗電壓;是否要求測量蝕損深度，若需要，則規定界限值(第 9 章);除非另有規定，否則將燃燒作為判定標準，對于不宜將燃燒作為判定標準的材料，宜采用其他試驗方法。CB/T4207-2022/1EC 60112:2020

如果試樣表面產生大電流而使過電流裝置動作或發生持續燃燒,則該試樣在此電壓下失效。清潔

裝置后,按照第8章規定的程序,使用較低的試驗電壓在新的試樣或位置上重復進行試驗。

如果上述情況均未發生,且在第50滴液滴后經過至少25s仍未發生過電流裝置動作,則表明該試

驗有效,可以認為試驗通過。

h)不要求測量電蝕損程度時,按照如下方式報告相比耐電痕化指數試驗結果;

●以五個連續試驗測定的大50滴電壓CT1數值(以五個連續試驗測定的100滴高電壓

數值，至少比50滴大值低25V),合適時采用字母“C"來表示溶液C

注1，例如溶液A,CTI175,溶液B:CTI175M,溶液C:CT1 175C.

如要求測量電蝕損程度時,應按照如下方式報告結果:

以五個連續試驗測定的大50滴液滴試驗的電壓CTI數值(以五個連續試驗測定的

100滴液滴試驗高電壓數值，至少比50滴液滴試驗大值低25V)

將電壓設置為選定水平進行試驗，直到在第100滴液滴后經過至少25s或失效為止。

如果試樣上發生空氣電弧而導致過電流裝置動作，則試驗無效。在清洗裝置后，按第8章程序，用a

被測材料的名稱和任何條件處理;

b)試樣厚度和用于獲得規定厚度的疊層數;

c)試樣未測試時原始表面特性:

1) 任何清洗程序;

2) 任何機加工程序，如拋光;

3)樣表面涂情況;

d)試驗前的表面狀態，如劃痕、污物、雜質等;

e)電極和滴管的清洗程序;

f)如果試驗不是在無通風的空間進行，包括大概的空氣流速;

g)根據任何已知材料特性校正電極:

h)不要求測量蝕損程度時，報告相比耐電痕化指數試驗結果如下:

以五個連續試驗測定的大50滴電壓CTI數值(以五個連續試驗測定的100滴高電壓數

值，至少比50滴大值低25V)，合適時采用字母“C”來表示溶液C。

例如溶液A，CTI175或

例如溶液B，CTI175M或

例如溶液C，CTI175C
