Shadow Moiré 技術

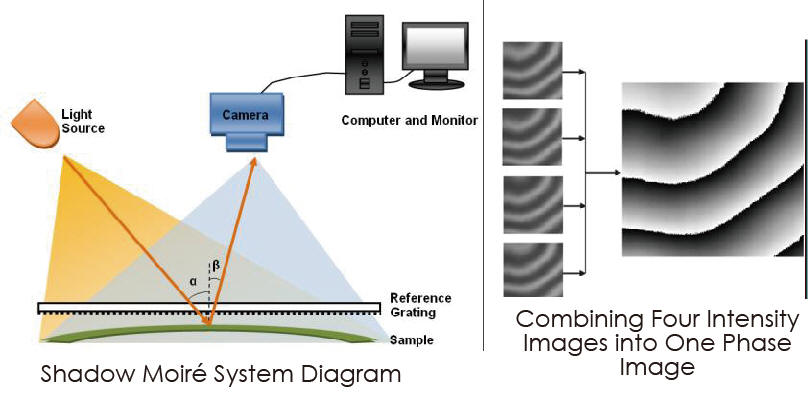

Shadow Moiré 是一種非接觸式，全視野的光學技術，用樣品上的參考光柵和它的影子之間的幾何干擾產生摩爾云紋分布圖(Moiré Pattern)，進而計算出各像素位置中的相對垂直位移。它需要一個倫奇刻劃光柵(Ronchi-ruled grating)，一條大約45度角的光源和一個垂直于光柵的相機。
Shadow Moiré的Phase stepping技術增加測量分辨率，右圖中示出其光學集成圖像與加熱腔室。
新一代表面測量和分析技術

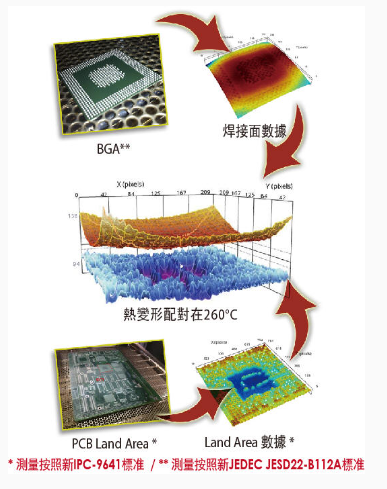

Akrometrix的專利TherMoiré技術是行業領先的熱變形翹曲分析技術。自一九九八年以來，TherMoiré產品作為翹曲管理解決方案，服務于全 球企業。TherMoiré技術可以模擬回流焊工藝和操作環境條件、同時捕捉一個完整的歷史翹曲位移表現。運用這重要信息，獲得元器件/基板翹曲度的一致性來直接影響一級和二級裝配產量和提高產品的可靠性?？蓱?yīng)用于研發/診斷/生產監控，測試結果符合國際標準 (JEDEC, JEITA等)，測試精度為微米級，極大滿足高端客戶對翹曲測試監控的要求，是國際主流并被JEDEC,JEITA等標準推薦的測試方法，主要參數有 Coplanarity，Sign warpage，F(xiàn)ulfill signed warpage， Twist，Bow，CTE 等。

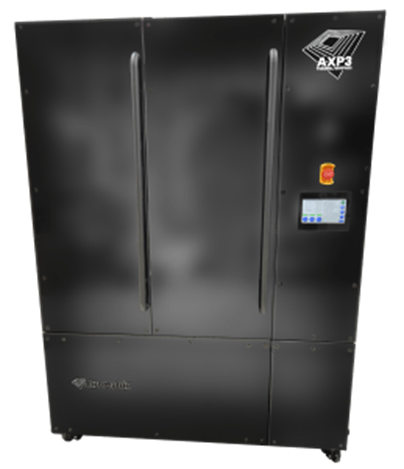

TherMoiré AXP3 產品特性
? 最小樣品尺寸 : 2 mm x 2 mm
? 在 2 秒內獲得 170 萬個資料點
? Warpage 分辨率 500nm（300 LPI光柵）

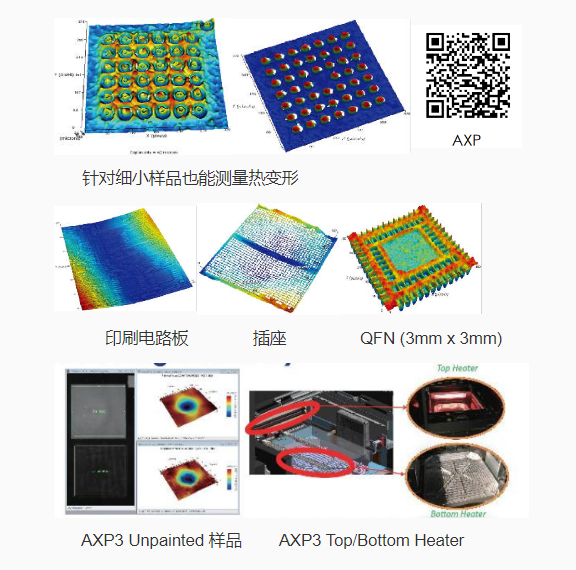

? 上、下加熱器獨立控制
? 支援溫度范圍 -50oC~350oC
? 最 高加熱速率 50°C ~250°C, 3.5oC/s
? 最 高降溫速率 250°C ~125°C, 2.25oC/s
? 可集成DFP及DIC技術
自動化控制
? 軟體控制排氣速度
? 大尺寸觸控式螢?zāi)蝗藱C界面用于機器控制
? 陰影云紋鏡頭自動化控制
? 進樣門鎖定
? 改進熱電偶控制和回應的新型PLC控制系統
? AXP3相機的視場可在軟件中自由設定，增加使用的靈活性
? 可以測量不噴漆的樣品
? 來自前后的雙重降溫裝置，及左、右和底部的
3倍排氣通道，帶來更快、更均勻的降溫效果

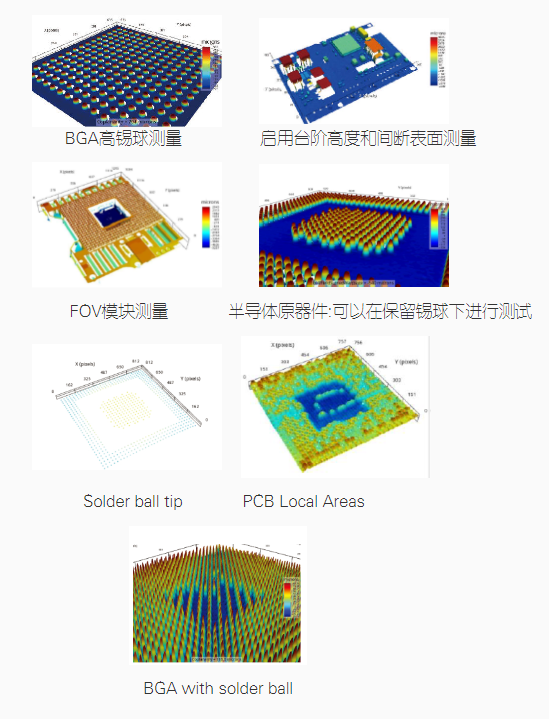

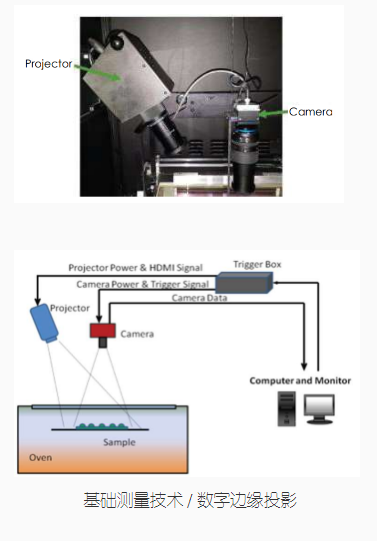

Digital Fringe Projection - DFP 解決方案模組
? FOV 可移動到樣品上的任何位置 (Gantry fixture)
? 改進的頂部/底部的溫度均勻性 - 無光柵
? 應用于錫球的共面性測量，非連續面和插座測量
? 高錫球的共面性測量X / Y分辨率

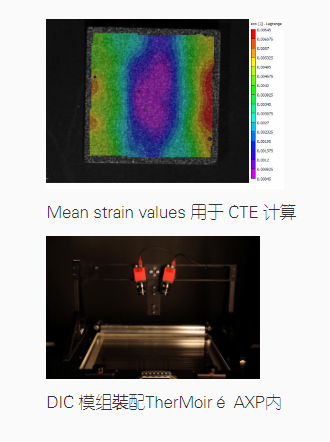

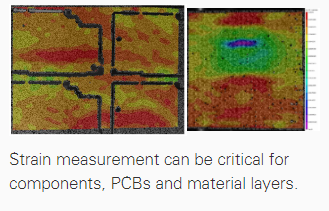

Digital Image Correlation - DIC CTE模擬模組
? 數據采集時間少于1秒
? 溫度范圍 : -55°C - 350°C
? In-Plane面分辨率達: <1 μm
? 應變分辨率 : <100 Microstain (Δ L/L x 10-6)
? 可量測範圍: 115mm x 150mm

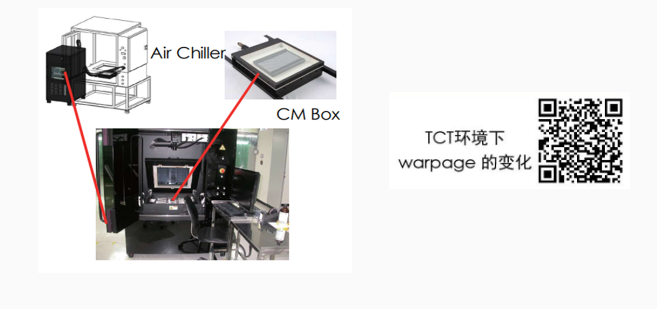

Convective Module - CM低溫模擬模組
? 可容納最 大200mm x 200mm的樣品
? 從-55°C到300°C加熱和冷卻
? 由Studio Surface Measurement 自動控制
? 可調節的加熱，冷卻和氣流速率
? 加強Akrometrix工業標準的Shadow Moiré量測技術。
? 提供Z方向的解析度從 2.5微米降到次微米級別。
Akrometrix Studio 軟體
? 極大地提高了樣品不噴漆檢測能力

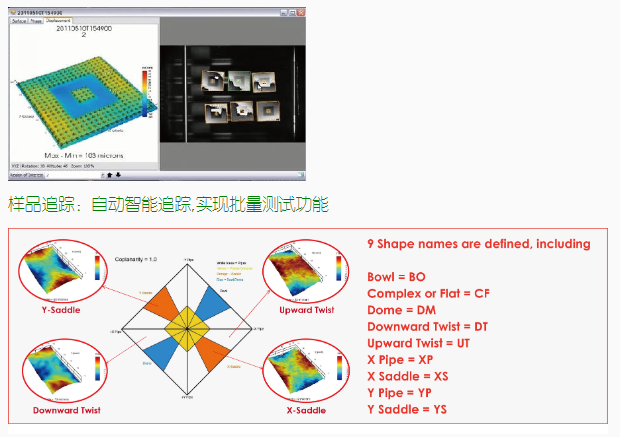

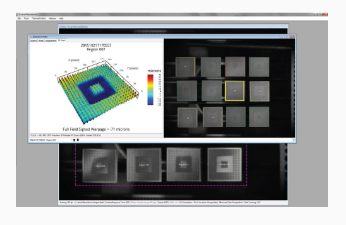

? 可自定多個采樣區域(Multi-ROI)及自動追蹤識別樣品
? * "3S Warpage" 能判斷不規則、不適合、并以簡單正負號形容的表面。(Signal Strengths Sign)

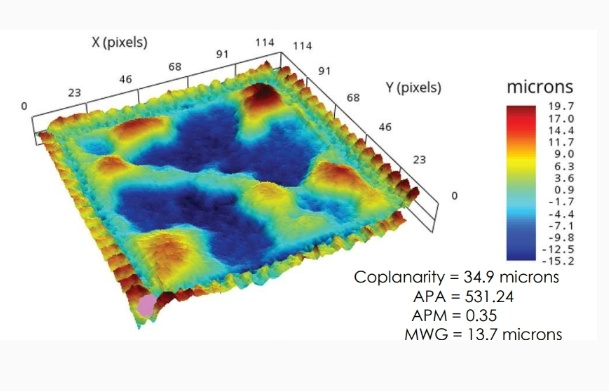

Max Warpage Gradient (MWG): 通過查看每個數據點周圍小區域內的高度變化來量化數據集的最 高斜率區域。主要用于比較數據集。僅報告一個最 高值。

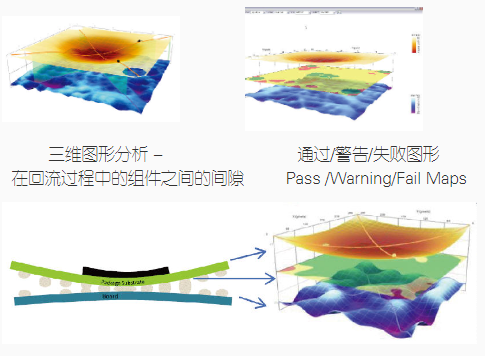

? 應用于測量結果時，可自行定制“合格/不合格”標準。
? 與樣品跟蹤多個樣品測試一起運作。
? 在室溫下和在熱外貌下工作。
* HNP/H0P(頭枕效應) * 短路 * 斷路

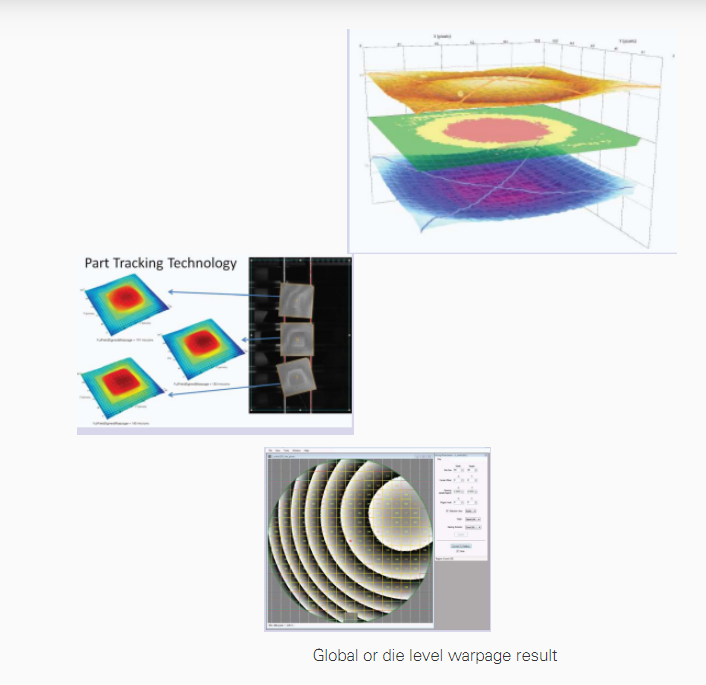

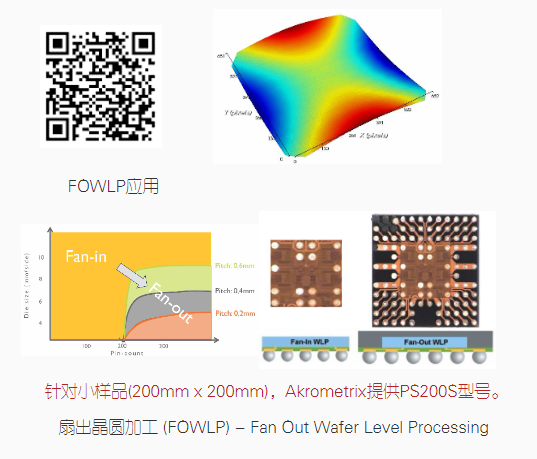

FOWLP的翹曲解決方案
? 利用Shadow Moiré 技術進行翹曲測量

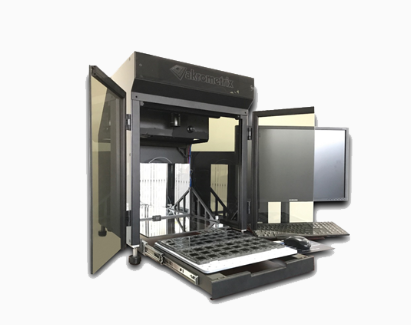

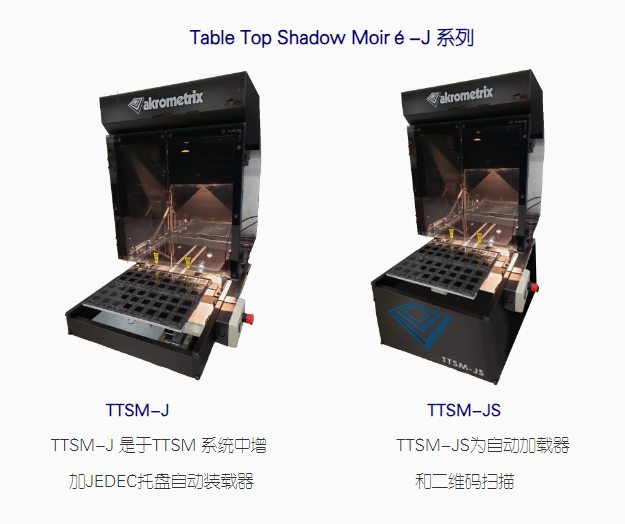

常溫翹曲測量儀 – 車間生產環境理想解決方案
適用于單機式在線SMT解決方案
? LED光源
? 高強度均勻性
? 低發熱量
? 顯示器/鍵盤/ PC塔
? 在Akrometrix Studio軟體套件
上運行
? 與所有Akrometrix系統相同的
軟體介面
? 尺寸(高x寬x深)：
678 x 491 x 530mm
(26.7“x 19.3”x 20.9“)
? 重量：32.6kg（71磅）
