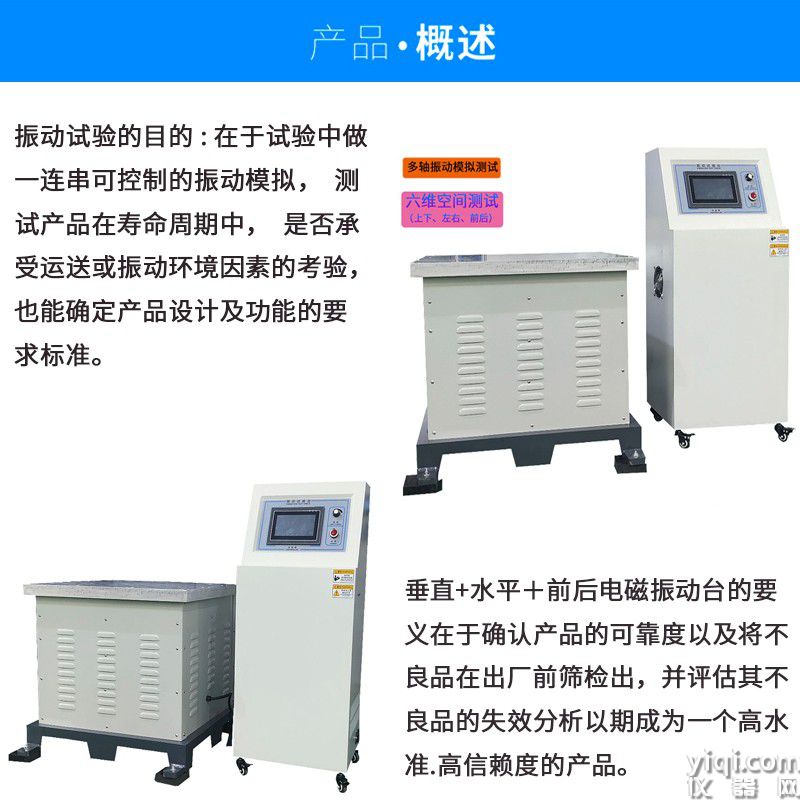

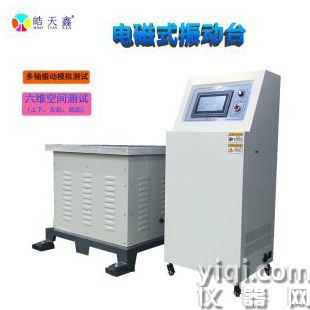

水平三軸電磁式振動臺

工作原理

• 電磁式振動臺主要基于電磁感應原理工作。通過給勵磁線圈通入電流，產生恒定磁場，而動圈在磁場中受到安培力的作用。

• 當動圈通過交變電流時，根據 “弗萊明” 左手定律，動圈將在磁場中產生往復運動，從而帶動與動圈相連的臺面振動，產生激振力。

• 水平三軸電磁式振動臺在此基礎上，通過三個相互垂直方向（通常為 X、Y、Z 軸）的電磁激勵系統，分別控制三個方向的振動，可對被測對象施加復雜的三維振動激勵。

產品特點

• 高精度控制：采用控制系統，能夠精確控制三個軸向的振動頻率、振幅、加速度等參數，控制精度可達 ±0.5dB，滿足各種復雜的測試需求。

• 寬頻率范圍：振動頻率范圍較寬，一般支持 2Hz 至 500Hz 甚至更高，如某些型號可達到 0.1Hz-2000Hz 以上，可模擬各種實際工況下的振動頻率環境。

• 高可靠性：采用優質材料和工藝制造，關鍵部件如動圈、勵磁線圈等經過精心設計和優化，具有較高的可靠性和穩定性，能夠長期穩定運行。

• 良好的抗偏載能力：通過搖臂懸掛系統、直線軸承導向以及 V 形靜壓導軌等設計，使試驗臺具有較高的抗偏載能力，在負載不均勻分布時仍能保證振動的穩定性和準確性。

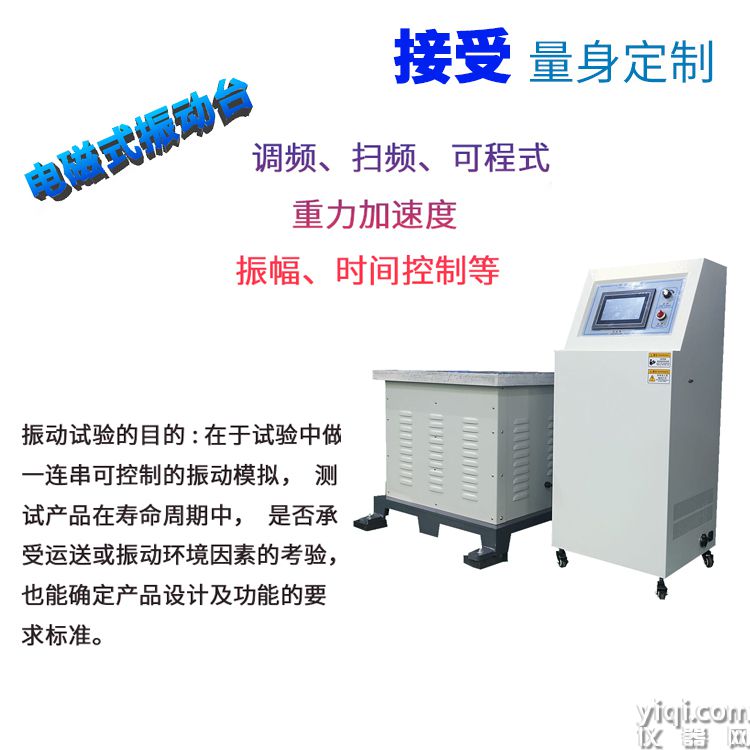

• 多種振動模式：具備調頻、掃頻、定頻等多種操作方式，還能實現正弦波、隨機、經典沖擊等振動波形，可滿足不同行業、不同產品的多樣化測試需求。

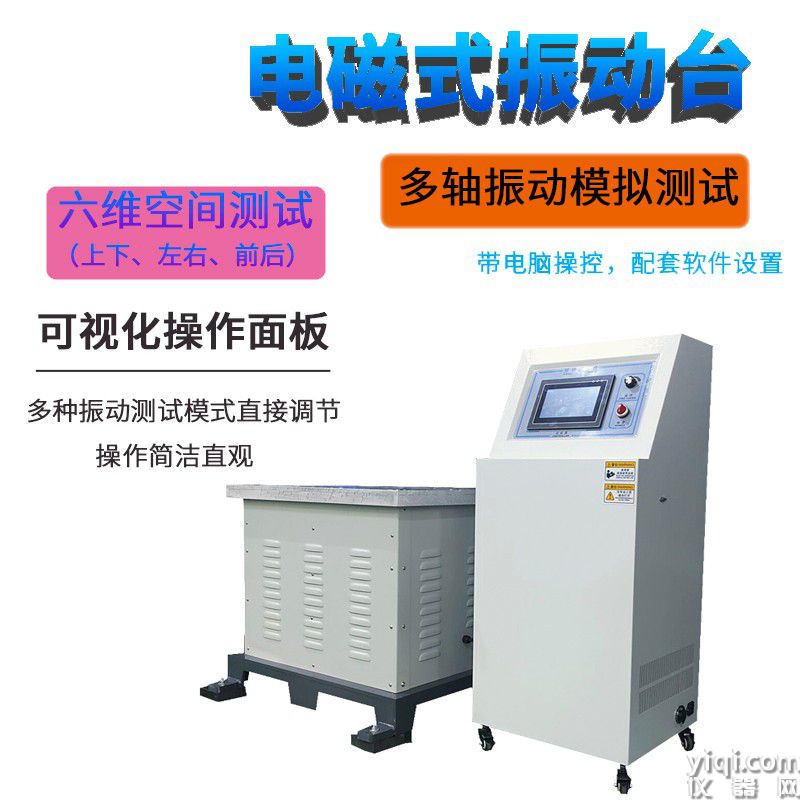

• 便捷的操作與維護：操作界面簡單易用，控制器提供了豐富的控制選項，如單點控制、多點控制等。同時，設備的維護成本低廉，方便用戶進行日常維護和保養。

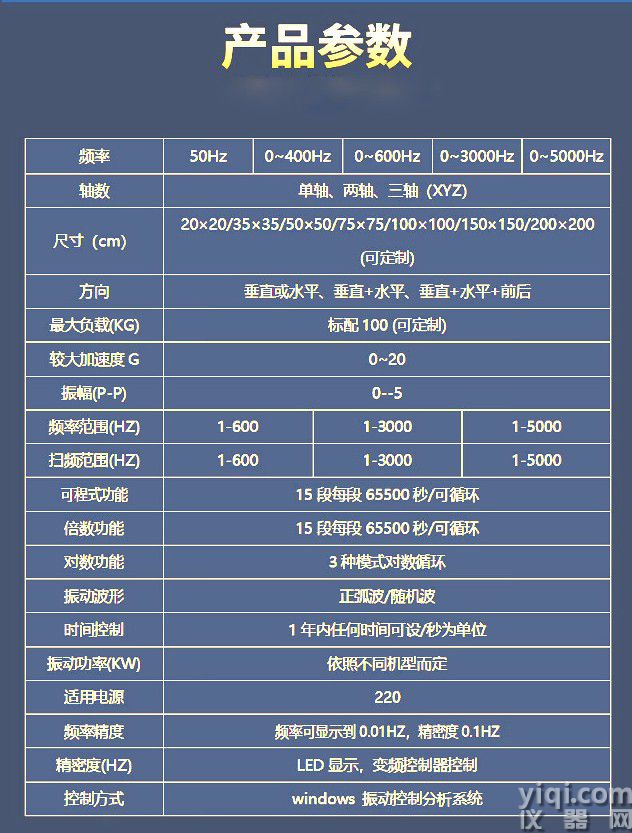

技術參數

• 頻率范圍：常見的頻率范圍一般為 2Hz-500Hz，部分型號可達到 0.1Hz-2000Hz 以上。

• 振幅：振幅范圍通常在 0-5mm，部分設備可根據需求進行更大范圍的調整。

• 加速度：一般在 0-20g 甚至更高，大加速度值可用于模擬更惡劣的振動環境。

• 試驗負載：不同型號的試驗臺試驗負載有所不同，常見的有 50kg、100kg、150kg 等。

• 臺面尺寸：有多種尺寸可供選擇，如 40×50×50cm、50×75×60cm、80×80×80cm、100×100×100cm 等。
