掃頻三軸電磁振動臺垂直

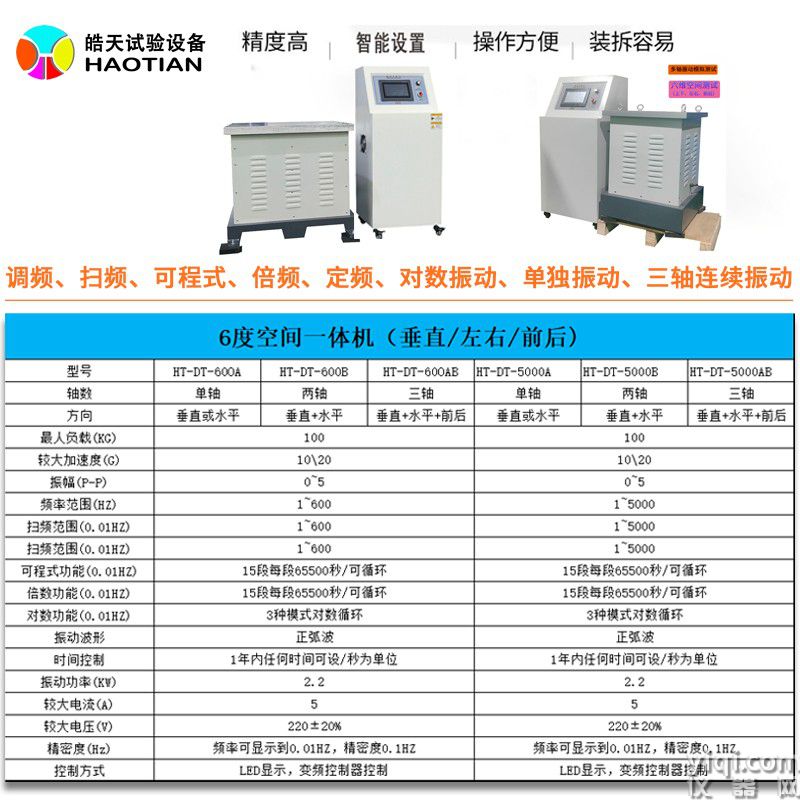

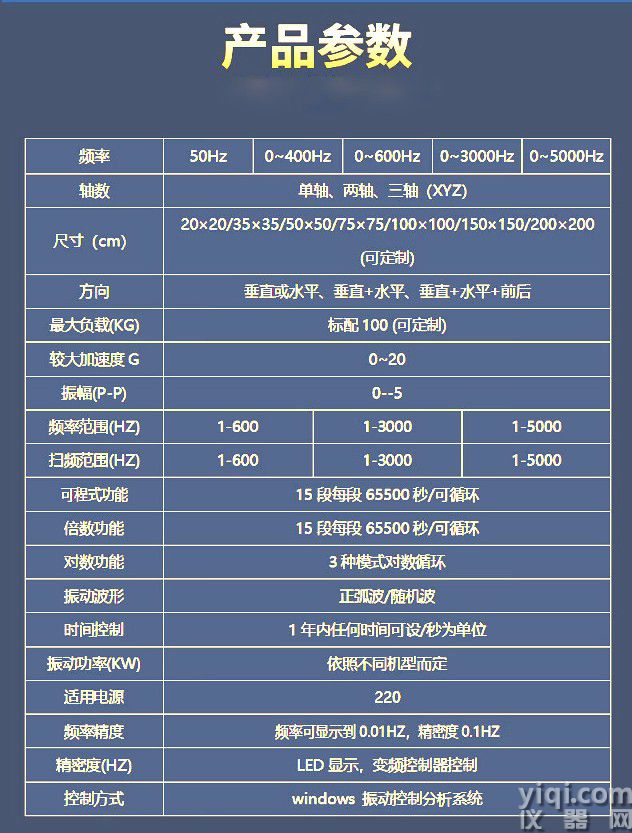

技術參數

• 頻率范圍：常見的有 1-600Hz、1-3000Hz、1-5000Hz 等多種規格，不同型號有所不同。

• 掃頻范圍：通常與頻率范圍一致，如 5-200Hz、1-600Hz、5-3000Hz 等。

• 振幅：一般為 0-5mm，部分設備可達到更大振幅，如 0.1mm-50mm。

• 加速度：可達 10g、20g 等，具體數值因型號而異。

• 振動方向：主要為垂直方向，部分設備也可實現垂直與水平、前后等多方向的復合振動。

• 試驗負載：常見的有 30kg、40kg、60kg、100kg 等不同規格，以滿足不同大小和重量產品的測試需求。

• 電源電壓：一般為 220V/50Hz 或 380V/50Hz，允許一定的電壓波動，如 ±5%、±20% 等。

• 消耗功率：根據設備型號和規格不同，一般在 1.5kVA-2.2kVA 或更高。

• 設時范圍：可在 1-999 分鐘甚至更長時間范圍內任意設定振動持續時間，滿足不同測試對時間的要求。

結構組成

• 電磁激振器：核心部件，將電能轉化為機械能，產生垂直方向的振動力。

• 控制系統：包括數字化控制器、觸控式顯示屏等，用于設置和控制振動參數，如頻率、振幅、加速度、振動時間等。

• 臺面：用于安裝被測試產品或夾具，要求具有足夠的平整度和剛度，以保證振動傳遞的均勻性和穩定性。

• 導向裝置：限制振動臺在垂直方向上的運動，確保振動的準確性和穩定性，減少水平方向的晃動和偏移。

• 冷卻裝置：一般采用風冷方式，用于冷卻電磁激振器和其他發熱部件，防止設備因過熱而影響性能和壽命。

• 臺體及支撐結構：支撐整個振動臺的重量，包括臺架、支座等，要求具有足夠的強度和穩定性，以保證振動臺在運行過程中不會發生晃動或變形。

應用領域

• 航空航天領域：用于模擬飛行器在飛行過程中的垂直振動環境，對飛機發動機、機翼、起落架等零部件進行振動測試，確保其在嚴苛條件下的可靠性和安全性。

• 電子電器行業：對手機、電腦、平板、家電等產品進行垂直方向的振動測試，檢驗產品內部零部件的緊固性、連接可靠性以及整體結構的抗振性能，發現潛在的設計和制造缺陷。

• 汽車工業：針對汽車發動機、變速箱、懸掛系統、座椅等零部件進行垂直振動試驗，評估其在車輛行駛過程中承受垂直方向振動的能力，優化產品設計，提高汽車的舒適性和可靠性。
