工廠線路板焊接測試 電磁式振動臺

工作原理

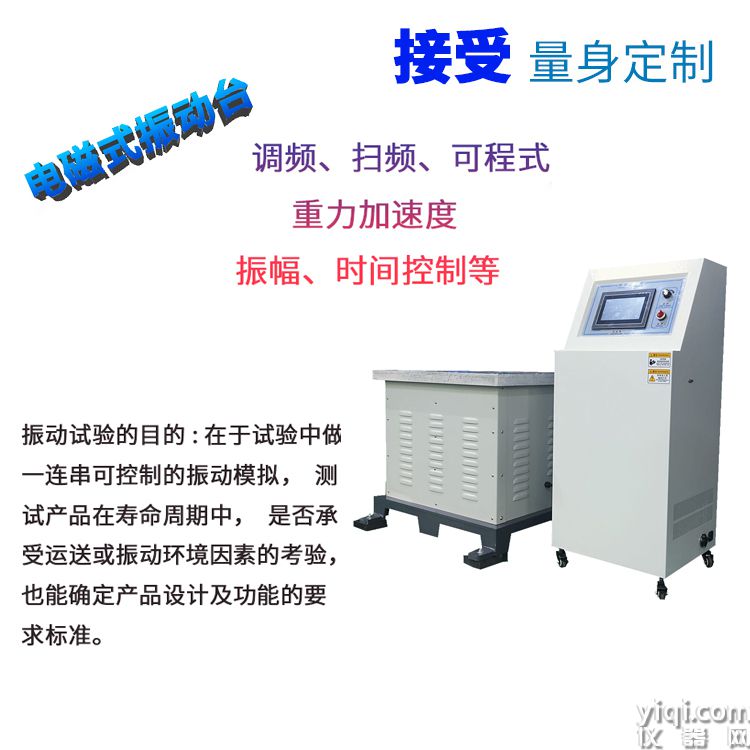

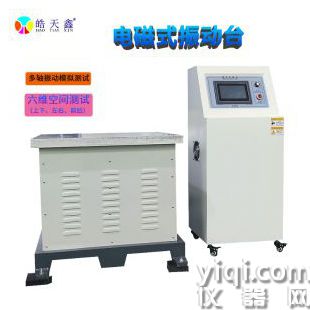

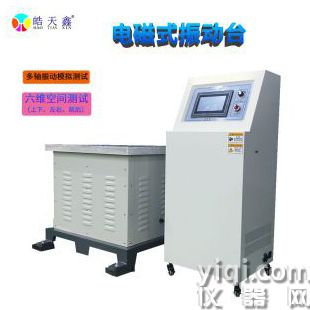

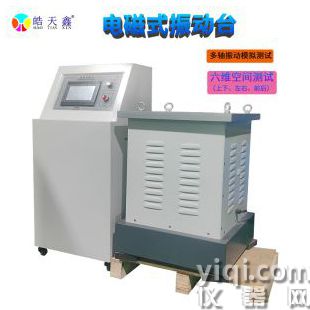

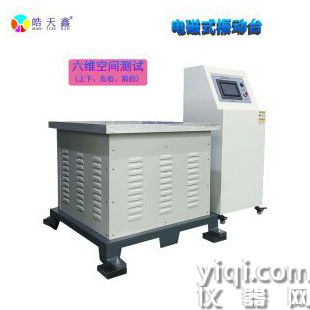

• 電磁式振動臺：通電導體在磁場中受到電磁力的作用而運動。當磁路中的動圈中通有交變電流信號時，產生激振力，磁路中產生振動運動。

• 機械式振動臺：一般通過電機帶動偏心質量塊轉動，產生離心力，從而引起振動臺的振動。也可采用曲柄連桿機構等機械裝置將電機的旋轉運動轉化為直線振動。

• 液壓式振動臺：由液壓泵提供高壓油，通過伺服閥控制油液流向和流量，推動液壓缸的活塞運動，進而帶動振動臺臺面振動。

產品特點

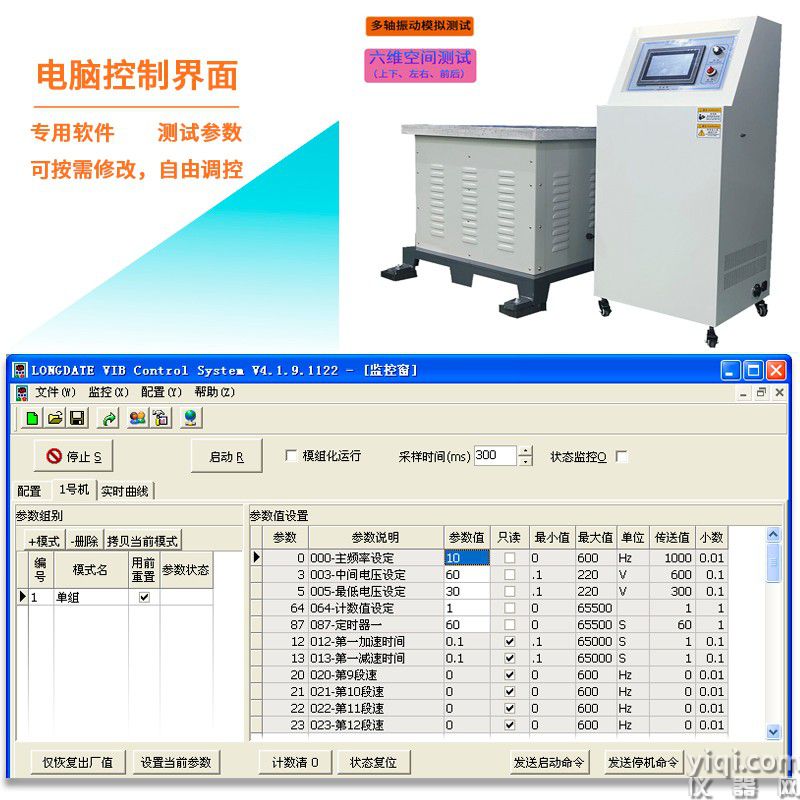

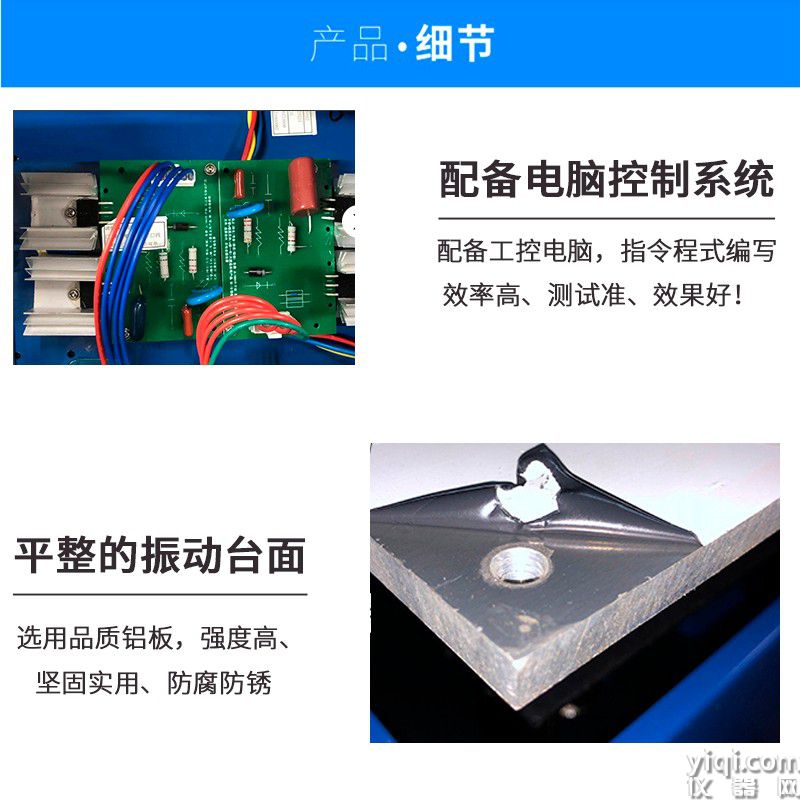

• 高精度控制：數字控制系統可控制振動頻率、振幅、加速度等參數，滿足高精度測試需求。

• 寬頻率范圍：能產生幾赫茲到幾千赫茲的振動，覆蓋多種產品測試要求。

• 多種振動模式：有正弦波、調頻、掃頻、可程式、倍頻、對數等模式，還能定加速度、定振幅，適應不同行業測試。

• 操作簡便：智能化控制系統和觸控式控制器，操作簡單，可自動化測試，提高效率。

• 應用廣泛：涉及航空、航天、汽車、電子、船舶、核設備、兵器、水利、橋梁和土木建筑等眾多領域。

技術參數

• 頻率范圍：通常為 1-2000Hz，部分設備可超出此范圍。

• 振幅：一般在 0-5mm 左右，不同型號有所不同。

• 加速度：可達 10g 左右，某些大型振動臺加速度更高。

• 振動方向：有單軸振動，也有三軸一體機，可實現上下、左右、前后（X+Y+Z 軸）等多方向振動。

• 臺面尺寸：常見的有 400×350mm、500×500mm、750×750mm、1000×1000mm、1500×1500mm 等多種規格。

• 試驗負載：一般在 0-60kg，大型振動臺可承載更重負載。

• 設時范圍：一般為 1-999 分鐘或更長，滿足不同測試時間需求。
