電磁式高頻振動試驗臺

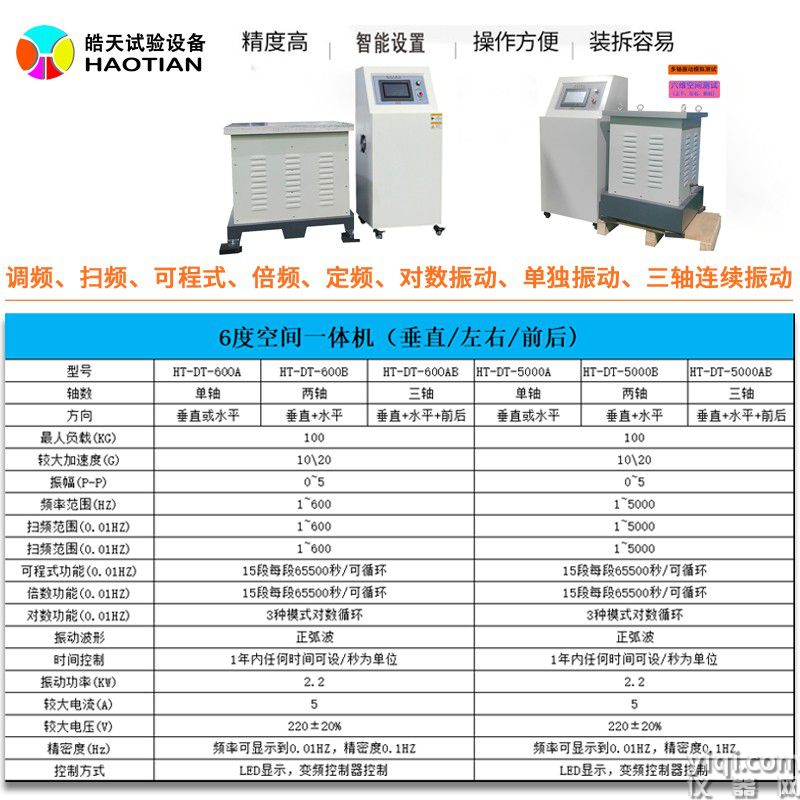

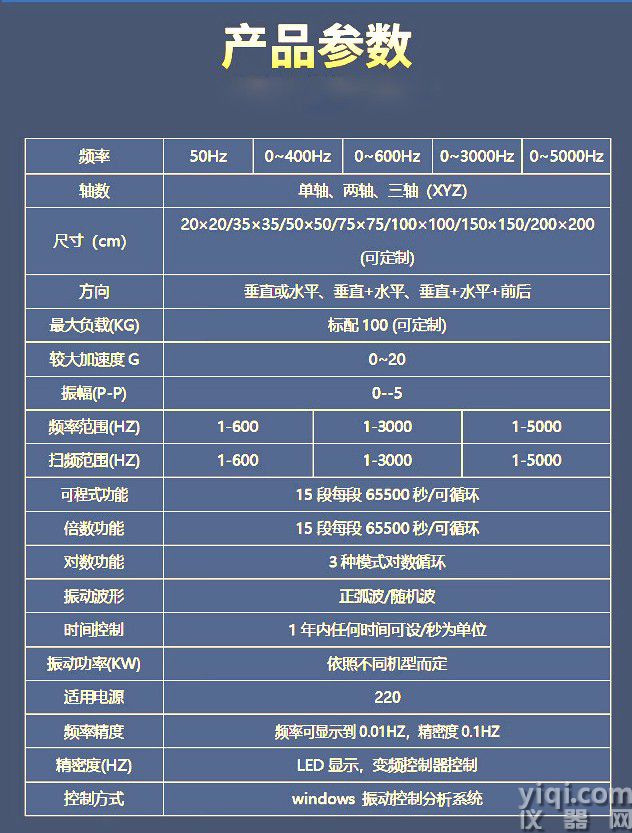

技術參數

• 頻率范圍：常見的頻率范圍一般為 0.5-600Hz 甚至更寬，如某些型號可達到 0.1-10000Hz 以上。

• 振幅：振幅范圍通常在 0-5mm 或 0-10mm 等，部分設備可根據需求進行更大范圍的調整。

• 加速度：一般在 0-20g 甚至更高，大加速度值可用于模擬更惡劣的振動環境。

• 試驗負載：不同型號的試驗臺試驗負載有所不同，常見的有 50kg、100kg、150kg 等，也有更大負載的型號可供選擇。

• 電源電壓：一般為 220V 或 380V，電源頻率為 50Hz 或 60Hz。

結構設計

• 臺體：通常采用高強度金屬材料制造，如優質碳鋼或鋁合金等，以保證臺體的剛性和穩定性，能夠承受較大的振動載荷。

• 動圈：是產生振動的關鍵部件，采用動力學優化設計的無骨架動圈，可減輕運動部件質量，同時提高一階諧振頻率，展寬上限工作頻率。

• 勵磁線圈：用于產生恒定磁場，與動圈相互作用產生振動。勵磁線圈的設計和制造質量直接影響磁場強度和均勻性。

• 導向系統：一般采用直線軸承導向，確保動圈和臺面在振動過程中沿著預定方向運動，減少側向偏移和晃動，提高振動的精度和重復性。

• 支撐系統：內置支撐空氣彈簧承載，具有承載力大、低頻特性好的優點，在大負載工作時能保證臺體運動平穩，且在垂直振動時可免用專用地基。

應用領域

• 電子電器行業：用于測試電子產品如手機、電腦、平板等的內部組件、電路板、連接器等在高頻振動環境下的可靠性和穩定性，檢測是否存在虛焊、松動、短路等問題。

• 汽車行業：對汽車發動機、變速器、懸掛系統、電子控制系統等關鍵零部件進行振動試驗，模擬汽車在行駛過程中所受到的振動，確保零部件的性能和可靠性。

• 航空航天領域：用于測試航空發動機葉片、飛機結構件、航空電子設備等在高空高速飛行條件下的振動響應，評估其在復雜振動環境下的耐久性和可靠性。

• 機械制造行業：對機械零件如齒輪、軸承、軸類、刀具等進行振動試驗，分析其在不同振動頻率和振幅下的疲勞壽命、磨損情況等，為機械產品的優化設計和質量控制提供依據。
