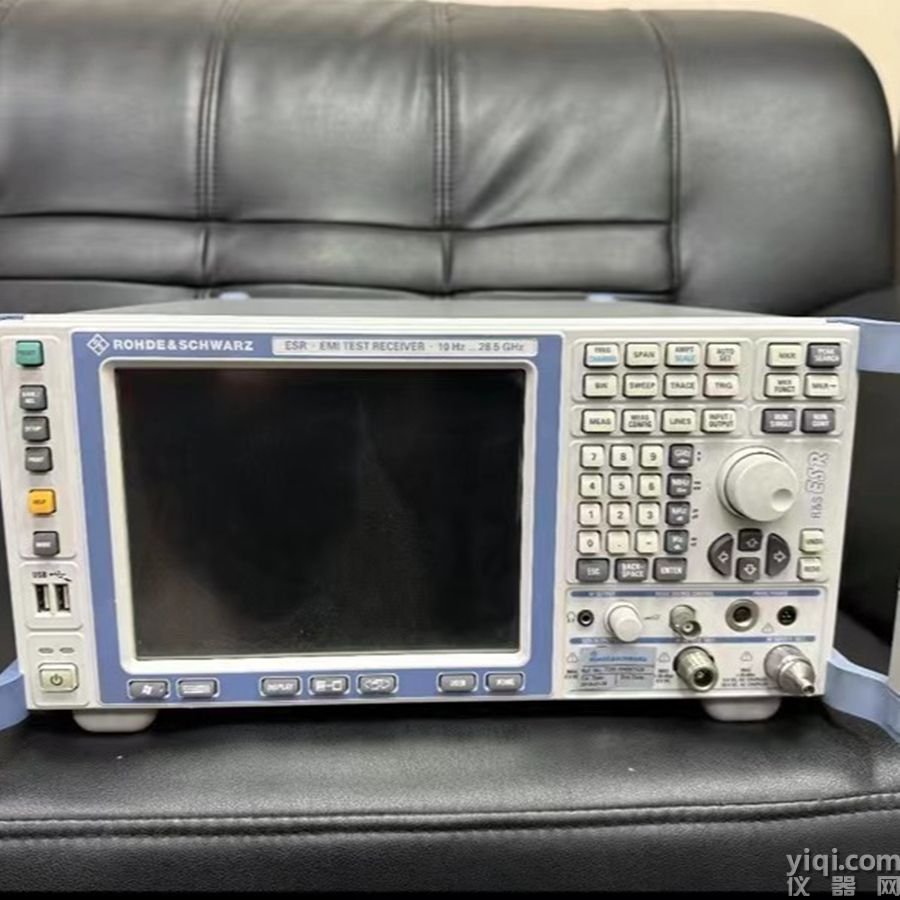

羅德與施瓦茨ESR3測試接收機

產品概述

R&S ESR3 EMI 測試接收機是一款雙儀器，可測量電磁干擾，同時作為實驗室應用的功能齊全、功能強大的信號和頻譜分析儀。該儀器使用基于 FFT 的時域掃描來實現快速測量，并通過使用各種診斷工具的實時頻譜分析來完成對干擾信號的詳細分析和歷史記錄。這款堅固、緊湊的雙儀器具有直觀的顯示和直觀的觸摸屏界面，用戶友好。

R&S ESR3 EMI 測試接收機的特性和規格包括：

特征

EMI 測試接收器和信號/頻譜分析儀組合在一臺儀器中

符合 CISPR 16-1-1 Ed。3.1

使用集成 20 dB 前置放大器進行預選

除了傳統的步進頻率掃描之外，還具有超快速時域掃描

跨度高達 40 MHz 的實時頻譜分析，可詳細調查干擾信號

強大的頻域和時域測量分析功能

高分辨率時域顯示（50 μs）

自動測試?yán)?/p>

操作方便，顯示直觀

堅固且緊湊 - 非常適合移動使用

規格

頻率

頻率范圍：9 kHz 至 3.6 GHz

等級

zui大射頻電平 (CW)：

射頻衰減≥10dB；射頻前置放大器關閉：30 dBm (= 1 W)

射頻衰減≥10dB；射頻前置放大器打開：23 dBm (= 0.2 W)

zui大脈沖電壓：

射頻衰減≥10dB：

輸入1：150V

輸入2：450V

zui大脈沖能量：

射頻衰減≥10dB；10微秒

輸入1：1毫瓦

輸入 2：20 mW

1 dB 壓縮：

射頻衰減0dB；RF 前置放大器和預選關閉：+3 dBm，標稱值
