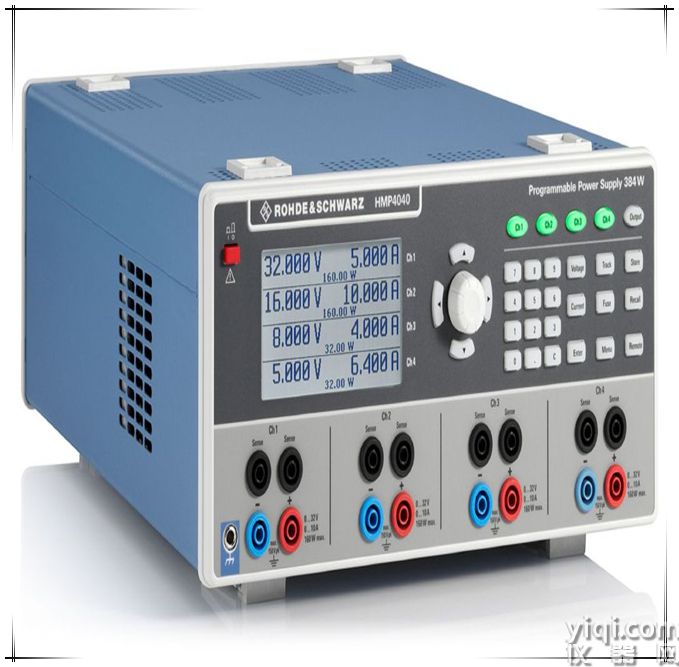

羅德與施瓦茨HMP4040程控電源

羅德與施瓦茨HMP4040程控電源

簡單介紹

  近日，德國Hameg公司推出新HMP系列一機多用的高性能可編程直流電源，其具體表現在：

1. HMP2020：1×0～32V/0～10A，1×0～5.5V/0～5A

HMP2030：2×0～32V/0～5A，1×0～5.5V/0～5A

HMP4030：3×0～32V/0～10A

HMP4040：4×0～32V/0～10A

2. 通過智能電源管理器實現：188W(HMP20X0)和384W(HMP40X0)輸出

3. 低駐載紋波：＜150μVrms，采用線性后置調整器

4. 高設置和顯示讀出分辨率：1mV/0.1mA

5. 通過V/I跟蹤，具有優越的串聯和并聯操作，所有輸出電流隔離接地

6. 所有參數清晰的顯示：LCD/閃亮的按鈕

7. 可選網口/USB或IEEE-488接口

  產品其特點如下：

1. EasyArb功能，任意定義V/I特性

2. Fuselink：電子保險獨立通道組合

3. 所有輸出任意調整過壓保護(OVP)

4. 所有通道可實行后面板連接，包含補償導線電阻水箱的傳感功能

HMP4040四通道(0～32V/0～10A)

產品名稱：四通道可編程電源

產品型號：HMP4040

廠商名稱：德國惠美公司

?特點

  －4路0～32V/0～10A

  －通過智能電源管理，實現384W輸出功耗

  －低殘留紋波：＜150μVrms，因?yàn)槭褂镁€性后置調節器

  －1mV/0.2mA高設置和讀出分辨率

  －電流絕緣，輸出通道分離接地(浮地)

  －通過V/I跟蹤，具有優越的并聯和串聯操作

  －EasyArb功能，隨意定義V/I特性

  －保險連接，電子保險每通道獨立組合

  －所有輸出端隨意調節過壓保護功能(OVP)

  －通過LCD/發亮的按鈕所有參數清晰顯示

  －后面板可連接包含傳感引線的所有通道

  －標配USB/RS232接口，可選網口/USB接口或IEEE-488接口

?技術指標(所有數據測試條件：23℃下預熱30分鐘)

輸出

  優越的串并聯操作，通過“輸出”按鈕同步激活“開/關”，使用跟蹤模式進行電壓和電流一致控制，通過保險連接過流保護功能獨立切斷通道(關閉)，所有通道與保護接地隔離和絕緣。

輸出

4×0～32V/0～10A

輸出端

前為4mm安全插座，后面為螺絲型終端(每通道4單元)

輸出功率

 大384W

線電阻補償(傳感功能)

1V

過壓/過流保護(OVP/OCP)

每通道可調

電子保險

每通道可調，經過保險連接組合

輸出值

4×0～32V/0～10A(在32V時5A，160W大)

分辨率

電壓：1mV；電流＜1A：0.2mA；≥1A：1mA

設置精度

電壓：＜0.05%+5mV(典型值±2mV)

電流：＜0.1%+5mA(在I＜500mA時，典型值為±0.5mA)

測量精度

電壓：＜0.05%+2mV

電流：＜500mA：＜0.05%+0.5mA，典型值±0.2mA

    ≥500mA：＜0.05%+2mA，典型值±1mA

殘留紋波(3Hz～20MHz)

電壓：＜1.5mVrms；電流：＜1mArms

負載改變時穩定性(10%～90%)

電壓：＜0.01%+2mV；電流：＜0.01%+250μA

線電壓改變時的穩定性(±10%)

電壓：＜0.01%+2mV；電流：＜0.01%+250μA

整個負載調整率(10%～90%負載峰值時，匹配10mV電壓時平衡時間)

＜100μs
