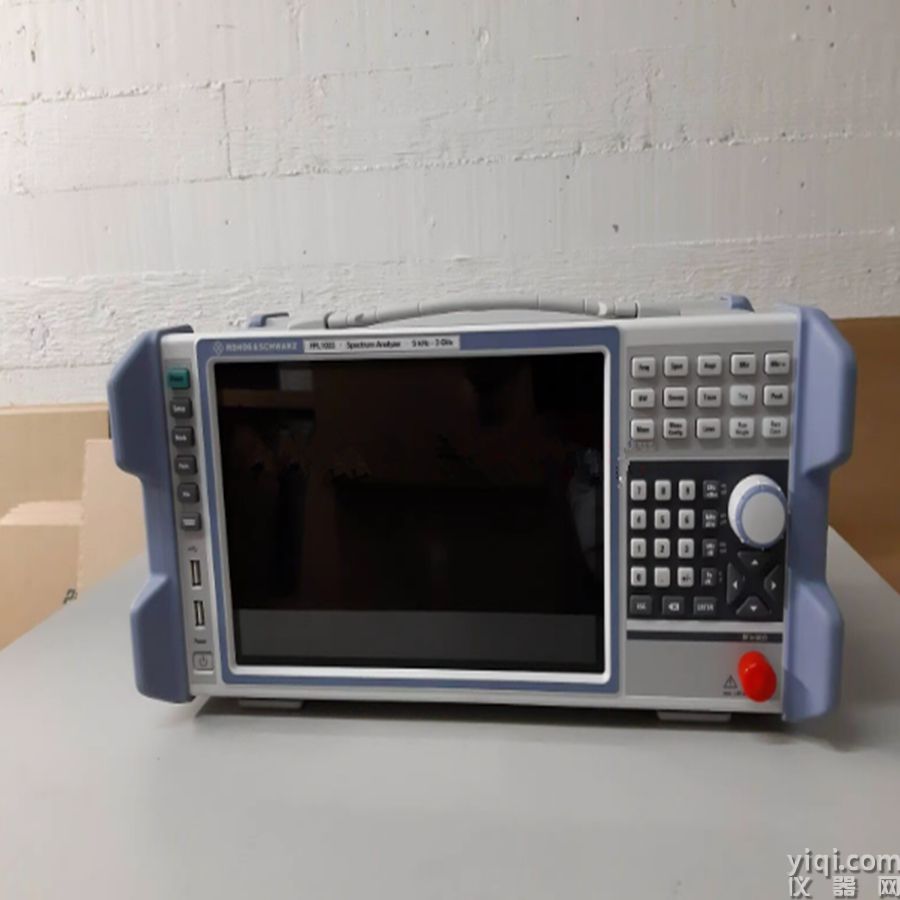

羅德與施瓦茨FPL1007頻譜分析儀

羅德與施瓦茨 RS?FPL1007 頻譜分析儀

主要特點

頻率范圍:5 kHz 至 7.5 GHz

分析帶寬：10MHz，通過選件可升級至40MHz

測試功能：支持噪聲系數測試，模擬調制信號分析，數字調制信號分析，物聯網典型信號分析（Zigbee、Bluetooth、NB-loT)

測試精度：3GHz以下的測試不確定度只有0.5dB

高靈敏度：在3GHz的平均噪聲電平只有-167dBm（開預放）

無雜散動態范圍:<-80dB(>10MHz,載波偏置）

羅德與施瓦茨 RS?FPL1007 頻譜分析儀

一機多用

單機可執行多種測量任務

R&S?FPL1007不僅支持頻譜測量，而且支持結合使用功率探頭進行高度精確的功率測量，以及分析模擬和數字調制信號。

可靠的射頻性能

低相位噪聲和低顯示平均噪聲電平

R&S?FPL1007 可與高級別分析儀相提并論，它在 10 kHz 偏置（1 GHz 載波）時的相位噪聲典型值為 –108 dBc (1 Hz)，三階互調截取點典型值為 +20 dBm，分辨率帶寬為 1 Hz 至 10 MHz，顯示平均噪聲電平典型值為 –166 dBm。因此，它非常適合在實驗室、生產以及維修任務中使用。

直觀的用戶界面

操作與智能手機一樣簡單直觀

用戶可以通過觸摸屏配置儀器并執行測量。只需單指輕掃屏幕，即可調整中心頻率或參考電平。通過雙指手勢，可調整顯示的跨度或電平范圍。

*便攜式

幾乎可以隨地使用…

R&S?FPL1007 信號與頻譜分析儀重量?jī)H為 6 kg，在無電源情況下電池盒選件可續航三小時，并配備便攜包和肩帶，因此可以在任何需要的場所使用

RS?FPL1007 頻譜分析儀可以使測量變量變得快速和簡單 ，多點觸摸屏幕，友好的人機互交界面，可以輕松完成各種測試。緊湊型設計，優異的射頻性能，同時具有模擬信號和數字信號分析功能，可以滿足物聯網多種標準測試需求包括Zigbee、藍牙、NB-loT等，40MHz分析帶寬更可以讓客戶完成更多的信號分析。

應以領域

通用測試，信號分析與解調

研發、教育和維修

物聯網應用

產線自動化測試

EMI診斷

信號與頻譜分析儀

名稱         型號         描述

信號與頻譜分析儀主機

信號與頻譜分析儀5 KHz-7.5 GHz         R&S FPL1007   頻率范圍5 KHz-7.5 GHz

隨主機安裝的硬件選件

高精度參考頻率     R&S FPL1-B4    OCXO高穩晶振

附加接口         R&S FPL1-B5    外部附加接口

GPIB接口        R&S FPL1-B10  GPIB接口

可移動固態硬盤     R&S FPL1-B19  SDD,可移動硬盤

射頻前端預放         R&S FPL1-B22  射頻前端預放5 KHz-3 GHz

1dB電子衰減器      R&S FPL1-B25  1dB步進電子衰減器

直流供電         R&S FPL1-B30  12/24V直流供電

內置電池         R&S FPL1-B31  內置電池

40MHz分析帶寬    R&S FPL1-B40  40MHz分析帶寬

隨主機安裝的軟件選件

模擬調制分析         R&S FPL1-K7    AM,FM,PM信號分析

功率計測試功能     R&S FPL1-K9    支持外加功率探頭測試

噪聲系數測試         R&S FPL1-K30  噪聲系數和增益測試

外置軟件

軟件加密         R&S FSPC 軟件狗

VSE軟件 R&S VSE   VSE基礎軟件

矢量信號分析         R&S VSE-K70    矢量信號分析解調功能

NB-IOT信號分析    R&S VSE-K106 NB-IOT信號解調分析
