用石英晶體微天平監測疊層自組裝的聚電解質薄膜

引言

聚電解質薄膜組裝有很多應用——如緩蝕劑、化學和生物傳感以及電致變色等。層層（LbL）組裝是一項帶正電和負電薄層交替像三明治一樣組裝的技術，如下圖所示。

該技術超越其他薄膜沉積技術的兩個優勢是：成本和控制。通過石英晶體微天平（QCM）監測LbL組裝準確且便宜，不需要昂貴的硬件如原子層沉積或LB。組裝通常采用交替浸漬法或通過流動系統。

QCMs除了監測LbL組裝，還有很多用處。

●化學和生物傳感器

●電聚合反應

●嵌Li⁺反應

●腐蝕研究

●電沉積

●離子/溶劑吸附和傳輸

本應用報告詳細論述了聚烯丙基胺鹽酸（PAH）和聚苯乙烯磺酸鈉（PSS）雙層在石英晶片上的構建，如下圖所示。

PAH

PSS

實驗

10 MHz金涂布石英晶片首先通過在1 mM 3-巰基丙烷磺酸鈉鹽酒精溶液浸漬功能化。這一步驟的目的是為PAH（平均摩爾質量為200 kDa）吸附準備帶負電荷的表面。然后電解池用稀硫酸清洗，并倒?jié)M鹽溶液。一分鐘后，PAH溶液加進電解池。一旦頻率減低穩定了，實驗停止。下一步，電解池清空，沖洗多次，再裝滿鹽溶液。連續采集開始后一分鐘，PSS（平均摩爾質量為70 kDa）溶液注入電解池。頻率馬上降低，大約三分鐘后持平。以上過程總共重復10次。

結果

圖1顯示了與PAH加入石英晶片有關的頻率降低。

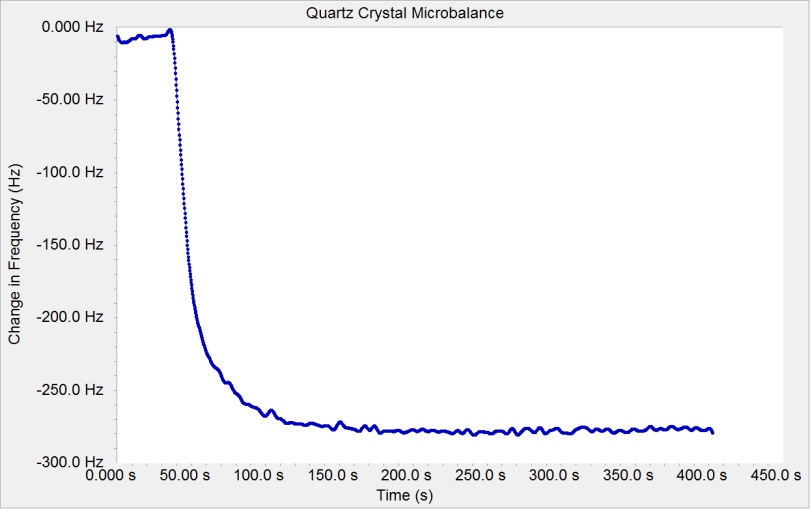

圖1 向電解池中加入PAH時的頻率降低。PAH是開始連續采集一分鐘后注入的。

PSS的加入導致了相似的頻率降低，如圖2所示。

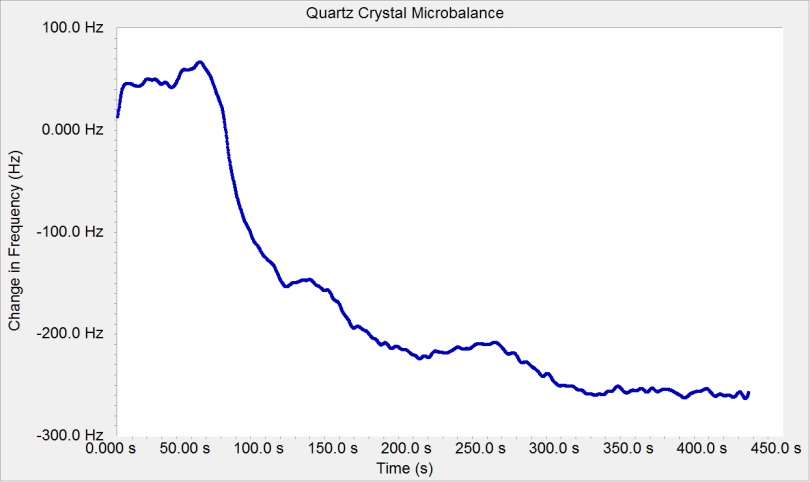

圖2 當PSS加入電解池時頻率的降低。PSS是在開始連續采集一分鐘后注入的。

然后將接下來18步的頻率數據連接到一起，一個實驗的開始加入到前一個實驗的ZH，繪制曲線如圖3所示。

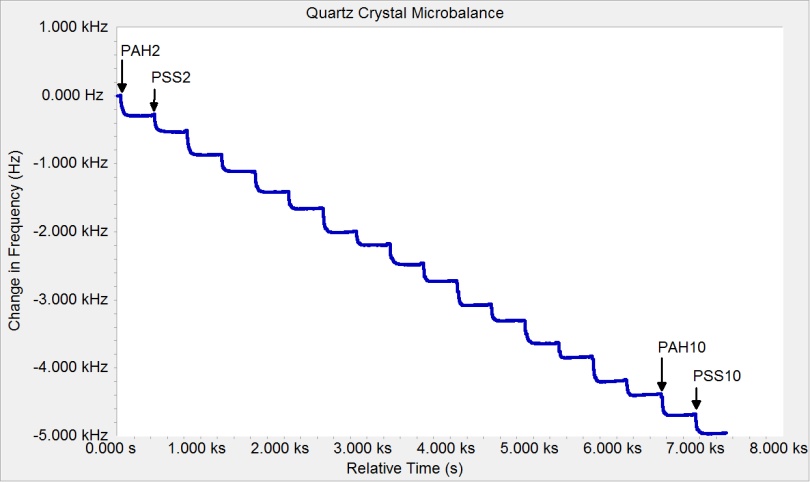

圖3 PAH2/PSS2到PAH10/PSS10的整合數據

本應用報告是為了強調采用石英晶體微天平監測LbL組裝的方便性。

Gamry公司衷心感謝凱斯西儲大學Advincula課題組提供數據。
