緊湊型高負載六軸位移臺（六自由度位移臺）

緊湊型高負載六軸位移臺

六軸位移臺產品簡介

     六足位移臺是一種并聯運動平臺，可在六個自由度內移動、定位和對準負 載：三個平移軸（X、Y、Z）和三個旋轉軸（ΘX、ΘY、ΘZ）。 六足位移臺（又 稱 Stewart 平臺）的典型結構由六個長度可調的促動器組成，這些促動器通過 關節連接到底板以及承載負載的運動平臺。 由于采用了并聯運動設計，六足位 移臺可以執行復雜的多軸運動軌跡，并具有很高的重復精度、動態性和穩定性。 同時，其結構非常緊湊。

     無刷直流電機尤其適合高旋轉速度。能夠精確對其進行控制并確保高精 度。由于無滑動接觸，可無磨損地平穩運行，因此能夠?qū)崿F(xiàn)較長的使用壽命。

     六足位移臺的控制系統是實現精確移動的核心?？刂葡到y(tǒng)需要能夠?qū)崟r(shí)監測和控制每個關節的角度和位置，以實現對物體在三維空間中的精確控制。目前，常用的控制系統有計算機數控(CNC)系統、伺服電機系統等。這些系統可以實現高速、高精度的控制，滿足六足位移臺的需求。

      六足位移臺的結構設計是實現精確移動的關鍵。首先，需要選擇合適的材料來制造機械臂和關節。常用的材料有鋁合金、碳纖維復合材料等，這些材料具有較高的強度和剛度，能夠滿足高精度移動的需求。其次，需要設計合適的關節結構，以實現多自由度的移動。常見的關節結構有球鉸鏈、虎克鉸鏈等，這些結構可以實現平滑的運動和較高的精度。

      六足位移臺的控制系統需要能夠?qū)崟r(shí)監測和控制每個關節的角度和位置，以實現對物體在三維空間中的精確控制。目前，常用的控制系統有計算機數控(CNC)系統、伺服電機系統等。這些系統可以實現高速、高精度的控制，滿足六足位移臺的需求。

       根據六自由度平臺的運動狀態，計算出各電動缸的相應位置和速度指令信號，從而控制運動平臺的動作，保證按照預定的軌跡運動；當運動平臺到達要求的位置時，各電動缸的速度指令信號給定為零，運動平臺就立刻停下來，達到了點位控制的目的。

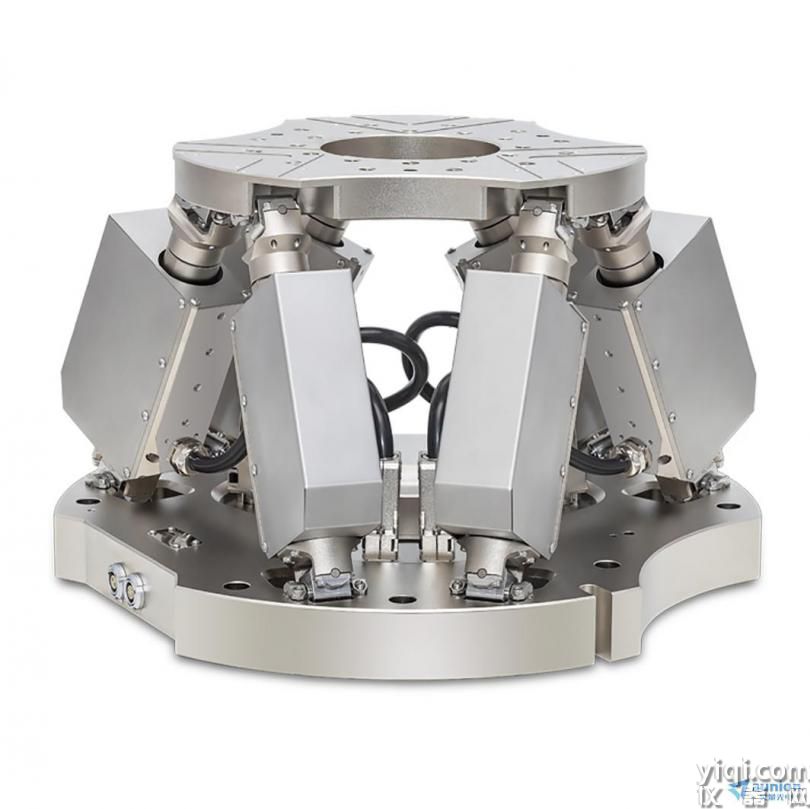

六軸位移臺產品圖片

六軸位移臺產品特點

• 行程達±27.5 毫米 / ±19 度

• 負載容量達 30 公斤

• 重復精度達±0.25 微米

• 可提供真空兼容版本

• 成本低

• 貨期短

• 平均無故障時間：20000 小時




六軸位移臺主要參數

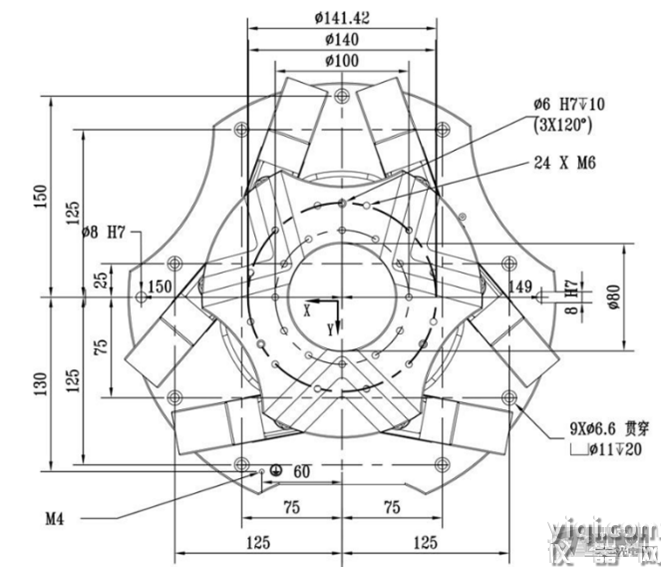

六軸位移臺圖紙和尺寸

六軸位移臺典型應用

科研和工業. 用于微型裝配、生物技術、半導體制造、光學對準

六足位移臺具有高精度、高穩定性的特點，因此在許多領域都有廣泛的應用。以下是一些典型的應用場景：

　　1. 機器人技術：六足位移臺可以作為機器人的執行器，實現機器人的精確移動和操作。例如，在工業生產線上，機器人可以使用六足位移臺來完成復雜的裝配任務;在醫療領域，機器人可以使用六足位移臺來進行微創手術等。

　　2. 航空航天：在航空航天領域，六足位移臺可以用于飛機、火箭等航天器的精確定位和姿態調整。例如，在航天器的組裝過程中，可以使用六足位移臺來實現航天器的精確對接;在航天器的維修過程中，可以使用六足位移臺來進行航天器的精確維修等。

　　3. 精密制造：在精密制造領域，六足位移臺可以用于加工和檢測精密零件。例如，在半導體制造過程中，可以使用六足位移臺來實現晶圓的精確切割和拼接;在光學元件制造過程中，可以使用六足位移臺來進行光學元件的精確加工和檢測等。
