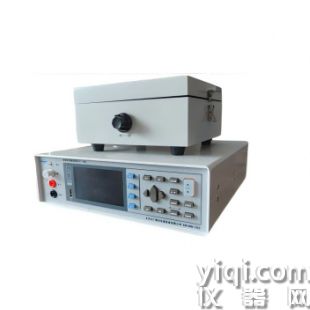

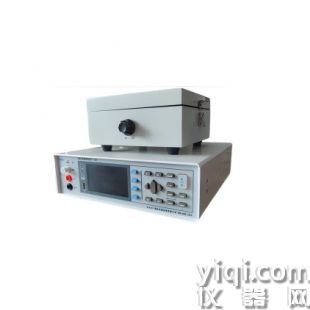

硅橡膠體積和表面電阻率測試儀

硅橡膠體積和表面電阻率測試儀 電子與半導體行業應用：測試PCB基板、絕緣薄膜、封裝材料、半導體晶圓等的電阻率，確保其絕緣性能滿足電子元件防短路、防漏電的要求。

  案例：評估手機電路板在高濕度環境下的絕緣可靠性。

過這兩種電阻的電流。

附錄A給出了描述這些原理的例子。

伏安法需要一適當精度的伏特表，但該方法的靈敏度和精確度主要取決于電流測量裝置的性能，該 裝置可以是一個檢流計或電子放大器或靜電計。

電橋法只需要一靈敏的電流檢測器作為零點指示器，測量精確度主要取決于已知的橋臂電阻器，這 些橋臂電阻應在寬的電阻值范圍內具有高的精密度和穩定性。

電流比較法的精確度取決于已知電阻器的精確度和電流測量裝置，包括與它相連的測量電阻器的 穩定度和線性度。只要電壓是恒定的，電流的確切數值并不重要。

對于不大于IO11 Q的電阻，可以按照11. 1用檢流計采用伏特計一安培計法來測定其體積電阻率。 對于較高的電阻,則推薦使用直流放大器或靜電計。

在電橋法中，不可能直接測量短路試樣中的電流（見11. 1）。

利用電流測量裝置的方法可以自動記錄電流，以簡化穩態測試過程（見11. l）o

現已有測量高電阻的一些專門的線路和儀器。只要它們有足夠的精確度和穩定度，且在需要時能 使試樣完全短路并在電化前測量電流者，均可使用.

6.2精確度

對于低于io10 n的電阻，測量裝置測量未知電阻的總精確度應至少為士io%。而對于更高的電 阻，總精確度應至少為士20%。詳見附錄A。

6.3保護

組成測量線路的絕緣材料，應具有與被試材料差不多的性能。試樣的測量誤差可以由下列原 因產生：

a） 外來寄生電壓引起的雜散電流，通常不知道它的大小，并具有漂移的特點；

b） 具有未知而易變的電阻值的絕緣與試樣電阻、標準電阻器或電流測量裝置的不正常的分路.

使線路所有部分在使用狀態下有盡可能高的絕緣電阻來近似地修正這些影響因素。這種做法可能 導致測試設備很笨重，而又不足以測量高于幾百兆歐的絕緣電阻。較為滿意的修正方法是使用保護技 術來實現。

保護就是在所有關鍵的絕緣部位插入保護導體，保護導體截住所有可能引起誤差的雜散電流。這 些保護導體聯接在一起，組成保護系統并與測量端形成三端網絡。當線路聯接恰當時，所有外來寄生電 壓產生的雜散電流被保護系統分流到測量電路以外，任一測量端到保護系統的絕緣電阻與一電阻低得 多的線路元件并聯，試樣電阻僅限于兩測量端之間。采用這個技術可大大地減小誤差概率。圖1為使 用保護電極測量體積電阻和表面電阻的基本線路。

圖5和圖7給出了電流測量法中保護系統的使用方法，圖中指出保護系統接到電源和電流測量裝 置的連接點。圖6表示惠斯登電橋法，其保護系統接到兩個較低電阻值的橋臂的連接點上。在所有情 況下，保護系統必須完善，包括對測試人員在測量時操作的任何控制儀器的保護。

在保護端和被保護端之間所存在的電解電動勢、接觸電動勢或熱電動勢較小時，均能被補償?shù)簦?這樣的電動勢在測量中不會引入顯著的誤差。

在電流測量法中，由于電流測量裝置與被保護端和保護系統之間的電阻并聯可能產生誤差，因此， 這個電阻宜至少為電流測量裝置電阻的10倍，為100倍。在有些電橋法中，保護端和測量端具有 大致相同的電位,不過電橋中的一個標準電阻器與不保護端和保護系統之間的電阻是并聯的。這個電 阻應至少為標準電阻的10倍,為100倍。

1體積電阻率

為測定體積電阻率，試樣的形狀不限，只要能允許使用第三電極來抵消表面效應引起的誤差即可。 對于表面泄漏可忽略不計的試樣，測量體積電阻時可去掉保護，只要已證明去掉保護對結果的影響可忽 略不計。

在被保護電極與保護電極之間的試樣表面上的間隙要有均勻的寬度，并且在表面泄漏不致于引起 測量誤差的條件下間隙應盡可能的窄。1 mm的間隙通常為切實可行的小間隙。

圖2及圖3給出了三電極裝置的例子。在測量體積電阻時，電極1是被保護電極，電極2為保護電 極，電極3為不保護電極。被保護電極的直徑M （圖2）或長度丄（圖3）應至少為試樣厚度/1的10倍，通 常至少為25 mm。不保護電極的直徑也（或長度厶）和保護電極的外直徑公（或保護電極兩外邊緣之間 的長度G應該等于保護電極的內徑必（或保護電極兩內邊緣之間的長度上）加上至少2倍的試樣 厚度。

7.2表面電阻率

為測定表面電阻率，試樣的形狀不限，只要允許使用第三電極來抵消體積效應引起的誤差鄭可。推 薦使用圖2及圖3所示的三電極裝置。用電極1作為被保護電極，電極3作為保護電極，電極2作為不 保護電極?？芍苯訙y量電極1和2之間表面間隙的電阻，這樣測得的電阻包括了電極1和2之間的表 面電阻和這兩個電極間的體積電阻。然而，對于很寬范圍的環境條件和材料性能，當電極尺寸合適時， 體積電阻的影響可忽略不計。為此，對于圖2和圖3所示的裝置，電極的間隙寬度g至少應為試樣厚度 的2倍，一般說來，〕mm為切實可行的小間原。被保護電極尺寸払（或長度ZQ應至少為試樣厚度先 的10倍，通常至少為25 mm。

也可以使用條形電極或具有合適尺寸的其他裝置。

注：由于通過試樣內層的電流的影響，表面電阻率的計算值與試樣和電極的尺寸有很大的關系，因此，為了測定時 可進行比較，推薦使用與圖2所示的電極裝置的尺寸相一致的試樣，其中由=5。=60 =

80 mm。

8電極材料

8.1概述

絕緣材料用的電極材料應是一類容易加到試樣上、能與試樣表面緊密接觸、且不致于因電極電阻或 對試樣的污染而引入很大誤差的導電材料.在試驗條件下，電極材料應能耐腐蝕。下面是可使用的一 些典型的電極材料。電極應與給定形狀和尺寸的合適的背襯電極一同使用。

簡便的做法是用兩種不同的電極材料或兩種不同的使用方法來了解電極材料是否會引入很大 誤差。

8.2導電銀漆

某些高導電率的商品銀漆，無論是氣干的或低溫烘干的，是足夠疏松的、能透過濕氣，因此可在加上 電極后對試樣進行條件處理。這種特點特別適合研究電阻-……濕氣效應以及電阻隨溫度的變化。然 而，在導電漆被用作一種電極材料以前，應證實漆中的溶劑不影響試樣的電性能。用精巧的毛刷可做到 使保護電極的邊緣相當光滑。但對于圓電極，可先用圓規畫出電極的輪廊，然后用刷子來涂滿內部的方 法來獲得精細的邊緣。如電極漆是用噴槍噴上去的，則可采用固定?？颉?/p>

8.3噴鍍金屬

可使用能滿意地粘合在試樣上的噴鍍金屬。薄的噴鍍電極的優點是一旦噴在試樣上便可立即使 用。這種電極或許是足夠疏松的，可允許對試樣進行條件處理，但這一特點應被證實.固定的?？蚩捎?來制取被保護電極與保護電極之間的間隙。

為確保設備的操作令人滿意，應先斷開電源和試樣的連線進行一次測量。此時，設備應在它的靈敏 度許可范圍內指示出無窮大的電阻。如果有一些已知電阻值的標準電阻，則可用來檢查設備運行是否 良好。

硅橡膠體積和表面電阻率測試儀電力與能源行業

應用：檢測電纜絕緣層、變壓器油、復合絕緣子等材料的電阻率，保障高壓設備的安全運行。

案例：高壓電纜出廠前的絕緣性能驗證。

航空航天與汽車制造

應用：評估飛機復合材料、汽車線束、電池隔膜等材料的電絕緣性，防止靜電積聚或電磁干擾。

 案例：新能源汽車電池組絕緣材料的質量控制。

行業標準參考

測試常遵循國際標準如IEC 60093、ASTM D257、GB/T 1410等，確保數據可比性。

總之，該儀器是材料電學性能評估的核心設備，覆蓋從基礎研究到工業生產的全鏈條需求，尤其在需要高可靠性絕緣或可控導電性的場景中不可或缺。

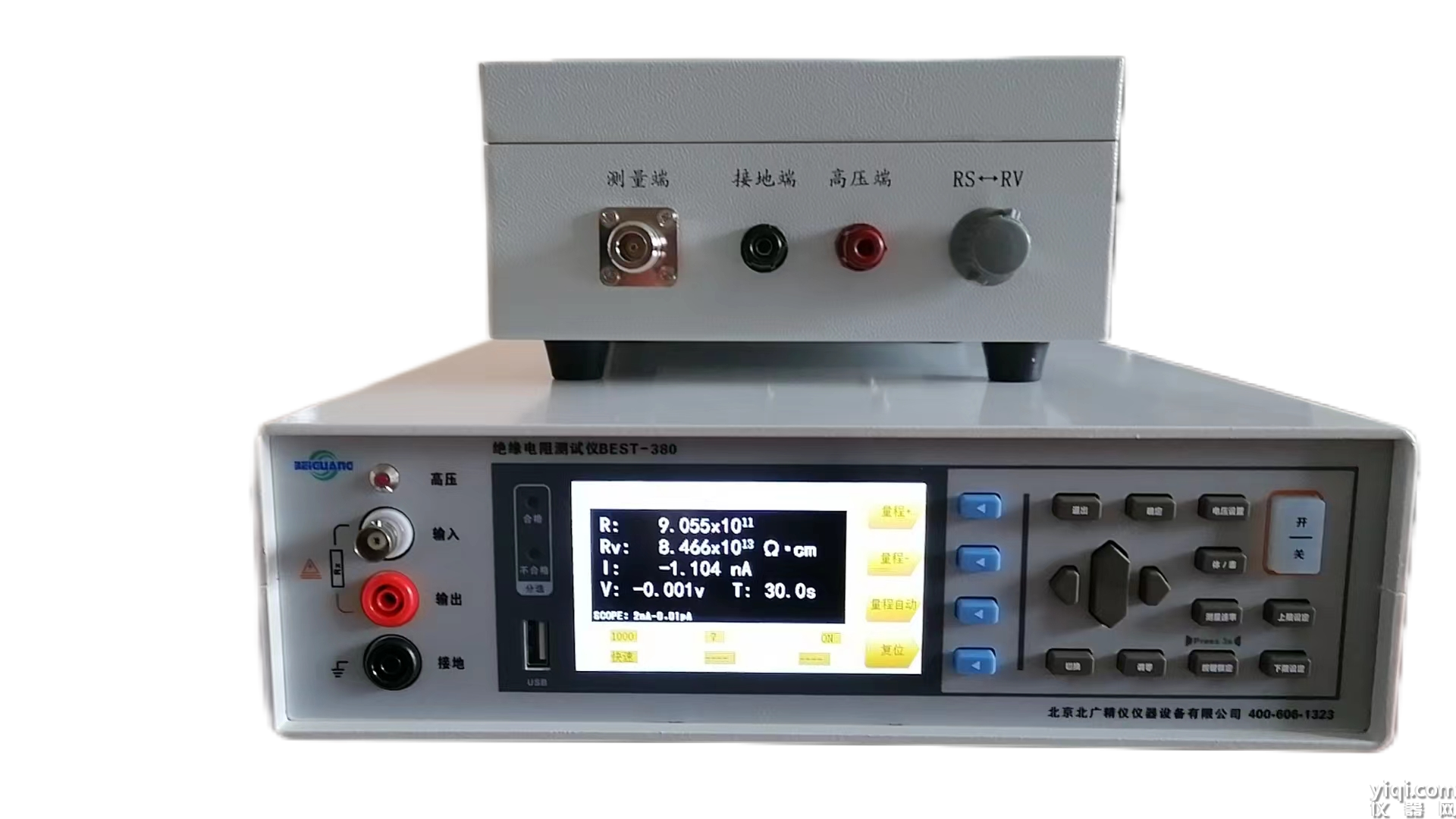

北廣精儀的體積表面電阻率測試儀主要用于材料電學性能的檢測，其特點通常涵蓋以下幾個方面。以下分析基于同類儀器的常見特性，具體型號可能存在差異，建議參考官方資料獲取準確信息：

 核心特點

1. 高精度測量

  采用先進傳感器和電路設計，確保在寬阻值范圍（如102Ω至1020Ω）內的高精度，適用于絕緣材料、半導體等不同導電性材料。

2. 符合國際標準

   遵循ASTM D257、IEC 60093、GB/T 1410等標準，確保測試結果的可比性與權威性。

3. 多功能測試模式

   集成體積電阻率與表面電阻率測量功能，部分型號可能支持自動切換測試模式，提升效率。

4. 用戶友好設計

   直觀的按鍵彩屏操作界面，搭配菜單引導，降低操作門檻。

   數據存儲與導出功能，支持USB或計算機連接，便于后續分析。

5. 穩定性與抗干擾

   采用屏蔽技術減少環境電磁干擾，溫度補償功能適應不同測試環境，保障數據穩定性。

6. 安全保護機制

   過壓、過流保護及安全接地設計，防止設備或樣品在異常情況下受損。

7. 先進的功能操作

  可切換中英文界面 定時充電 和定時放電功能 訊響模式 測量模式

 擴展功能（部分型號可能具備）

自動化測試：預設程序自動完成測試流程，減少人為誤差。

多量程自動切換：根據被測材料阻值自動調整量程，簡化操作。

溫濕度監測：內置傳感器實時監控環境參數，分析其對電阻率的影響。

校準服務：提供定期校準支持，確保長期測量準確性。

應用領域

材料研發：如塑料、橡膠、陶瓷等絕緣材料的電性能評估。

質量控制：電子元件、電纜、薄膜等產品的出廠檢驗。

科研教育：高校及研究機構進行電介質材料研究。

行業標準參考

測試常遵循國際標準如IEC 60093、ASTM D257、GB/T 1410等，確保數據可比性。

總之，該儀器是材料電學性能評估的核心設備，覆蓋從基礎研究到工業生產的全鏈條需求，尤其在需要高可靠性絕緣或可控導電性的場景中不可或缺。

北廣精儀的體積表面電阻率測試儀主要用于材料電學性能的檢測，其特點通常涵蓋以下幾個方面。以下分析基于同類儀器的常見特性，具體型號可能存在差異，建議參考官方資料獲取準確信息：

 核心特點

1. 高精度測量

  采用先進傳感器和電路設計，確保在寬阻值范圍（如102Ω至1020Ω）內的高精度，適用于絕緣材料、半導體等不同導電性材料。

2. 符合國際標準

   遵循ASTM D257、IEC 60093、GB/T 1410等標準，確保測試結果的可比性與權威性。

3. 多功能測試模式

   集成體積電阻率與表面電阻率測量功能，部分型號可能支持自動切換測試模式，提升效率。

4. 用戶友好設計

   直觀的按鍵彩屏操作界面，搭配菜單引導，降低操作門檻。

   數據存儲與導出功能，支持USB或計算機連接，便于后續分析。

5. 穩定性與抗干擾

   采用屏蔽技術減少環境電磁干擾，溫度補償功能適應不同測試環境，保障數據穩定性。

6. 安全保護機制

   過壓、過流保護及安全接地設計，防止設備或樣品在異常情況下受損。

7. 先進的功能操作

  可切換中英文界面 定時充電 和定時放電功能 訊響模式 測量模式

 擴展功能（部分型號可能具備）

自動化測試：預設程序自動完成測試流程，減少人為誤差。

多量程自動切換：根據被測材料阻值自動調整量程，簡化操作。

溫濕度監測：內置傳感器實時監控環境參數，分析其對電阻率的影響。

校準服務：提供定期校準支持，確保長期測量準確性。

應用領域

材料研發：如塑料、橡膠、陶瓷等絕緣材料的電性能評估。

質量控制：電子元件、電纜、薄膜等產品的出廠檢驗。

科研教育：高校及研究機構進行電介質材料研究。

由于試樣電阻可能與電壓有依存關系，因此應在報告中注明試驗電壓值。

6測量方法和精確度

6. 1方法

測量高電阻常用的方法是直接法或比較法。

直接法是測量加在試樣上的直流電壓和流過它的電流（伏安法）而求得未知電阻。

比較法是確定電橋線路中試樣未知電阻與電阻器已知電阻之間的比值，或是在固定電壓下比較

注意事項

操作前需仔細閱讀手冊，規范電極安裝與樣品處理。

定期維護與校準，以維持儀器狀態。

注意事項

操作前需仔細閱讀手冊，規范電極安裝與樣品處理。

定期維護與校準，以維持儀器狀態。
