高頻掃頻XYZ三軸振動臺

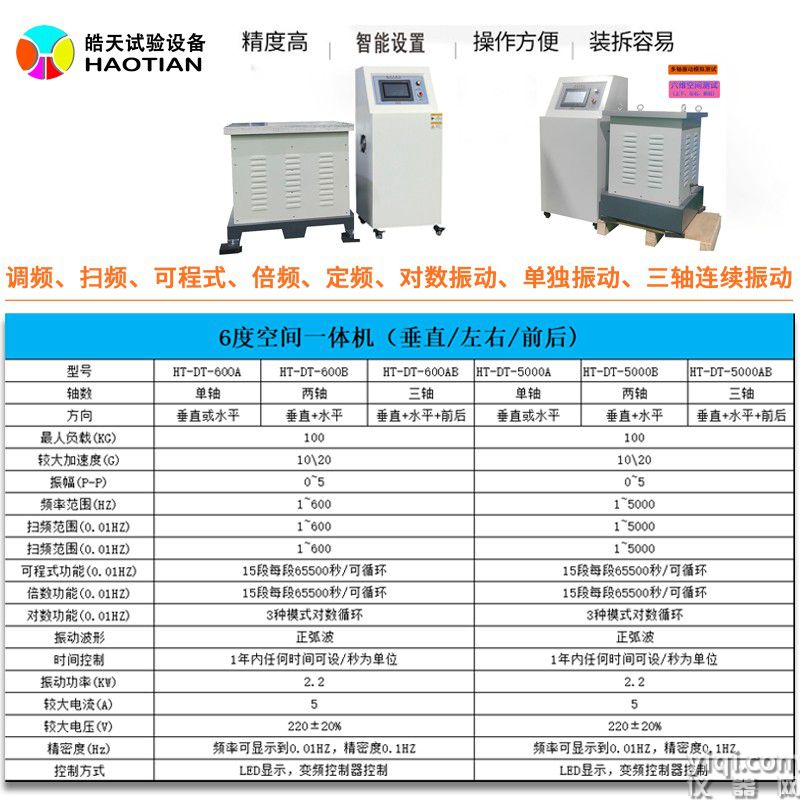

技術參數

• 頻率范圍：一般高頻掃頻 XYZ 三軸振動臺的頻率范圍較寬，可達到 5-5000Hz 甚至更高，能夠覆蓋從低頻到高頻的各種振動測試需求。

• 振幅范圍：振幅范圍通常在 0-15mm 之間，可根據不同的測試要求進行無級調整，滿足不同產品對振幅的測試需求。

• 加速度：加速度可達 300m/s2，可模擬產品在振動環境下的受力情況，檢驗產品的結構強度和可靠性。

• 負載能力：根據不同型號，負載能力一般在 50-200kg 之間，可滿足從小型電子元器件到大型機械部件等不同尺寸和重量產品的測試需求。

結構設計

• 臺面設計：采用優質鋁合金或不銹鋼材料制成，經過精密加工，臺面平整度高，能夠確保被測試樣品在振動過程中的穩定性。同時，臺面上通常設有多個安裝孔，方便用戶安裝不同類型的夾具和樣品。

• 電磁激振器：作為振動臺的核心部件，電磁激振器通過控制電流的大小和方向，產生不同方向和大小的振動力，將電能轉化為機械能，從而實現對被測試對象的振動模擬。

• 控制系統：配備高靈敏度觸控式彩色液晶顯示器，操作界面簡潔直觀，用戶可以直接觸摸屏幕進行參數設置，如振動頻率、振幅、加速度、振動時間等，同時還能實時查看當前的執行程序、振動頻率和繪制頻率曲線。

安全保護措施

• 過載保護：當負載超過振動臺的額定負載時，系統會自動切斷電源，停止振動，以防止設備因過載而損壞，保護設備和測試樣品的安全。

• 過流保護：實時監測驅動電流，一旦發現電流異常，如短路或過載導致的電流過大，立即觸發保護機制，切斷電源，避免設備因過流而燒毀。

• 漏電保護：配備漏電保護裝置，當設備發生漏電現象時，能夠迅速切斷電源，確保操作人員的人身安全，避免觸電事故的發生。
