Keysight是德N9020A頻譜分析儀

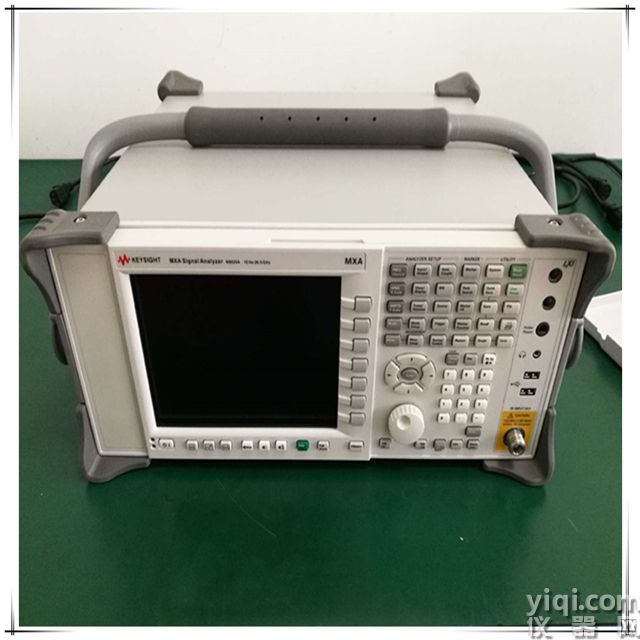

Keysight N9020A頻譜分析儀

N9020A MXA 信號分析儀，10 Hz 至 26.5 GHz

主要特性與技術指標

功能 –

10 Hz 至 3.6、8.4、13.6 或 26.5 GHz；使用是德科技智能混頻器可將頻率擴展到 110 GHz，使用其他廠商的混頻器可擴展到高達 1.1 THz

25 MHz（標配）、40、85、125 或 160 MHz 分析帶寬

新設備標配的選件 B40、DP2 或 MPB 可提供快速掃描功能；選配的選件 FP2 可提供快速功率測量功能

實時頻譜分析儀功能，可以 100％ 截獲持續時間*短達 3.57 μs 的信號

性能

± 0.23 dB 幅度精度

-114 dBc/Hz 相位噪聲，10 kHz 偏置時；+20 dBm 三階截獲（TOI）

-166 dBm 顯示的平均噪聲電平（DANL），使用前置放大器；使用本底噪聲擴展功能（選件 NFE），可進一步改善 10 dB

-78 dB W-CDMA ACLR 動態范圍（噪聲校正功能啟動）

測量應用和軟件

支持超過 25 種，包括蜂窩通信、無線連通性、數字視頻和通用測試

MXA 內部運行的 89600 VSA 軟件可執行超過 75 種信號格式的信號分析

MATLAB 數據分析軟件可執行通用數據分析、顯示和自動測量

標配包括 Keysight PowerSuite 一鍵式功率測量

自動測試和通信接口

符合 LXI 標準，并支持 SCPI 和 IVI-COM

USB 3.0、1000Base-T LAN、GPIB

通過 PSA、8566/68 和 856x 可實現遠程編程語言兼容性

通用的 X 系列用戶界面/開放式 Windows 7 操作系統（標配）

- 將您現有 MXA 的操作系統從 Windows XP 系統過渡到 Windows 7 系統

描述

使用 N9020A MXA 加速無線測試

MXA 能夠幫您加快新型無線器件的開發速度，使之盡快投入制造，提前推入市場。它的多功能特性有利于進行快速調整，以滿足不斷提高的測試要求，還可支持多種制式、新老產品和器件。

實時頻譜分析功能作為新型和現有 MXA 的升級選件，幫助您在日益復雜的信號環境中捕獲和分析*的信號。結合 160 MHz 寬帶分析帶寬，MXA 支持您對新一代無線通信和連通性信號進行分析。

N9020A MXA 信號分析儀是 X 系列頻譜分析儀中的一員，它是綜合利用儀器、測量和軟件進行信號分析的演進方法。它的靈活性能夠滿足您的多個產品和項目的商業和技術要求――無論是現在還是在未來。
