小動物核磁共振-上海寰彤HT-MRSI60系列1.5T35mm小動物核磁共振系統

HT-MRSI60-35A  1.5T（35mm）小鼠核磁共振成像系統（永磁磁體）

小動物磁共振MRI成像是一門可以在材料科學和生物醫學基礎研究等相關交叉領域有廣泛應用的高新技術，在生物醫學基礎研究和疾病相關的應用研究中都極具廣闊前景的新技術。以動物模型為對象的生物醫學研究可以避免在人身上進行實驗帶來的風險，克服某些疾病潛伏期長、病程長的缺點，并且可以嚴格控制動物實驗條件、減少個體差異的影響。影像學的手段，尤其是磁共振成像，是目前動物模型研究中不可或缺的工具之一。

HT-MRSI60-35A核磁共振設備采用高均勻度磁場系統，磁場控制采用氘外鎖場，確保磁場的穩定性以便于長期采集四維數據（穩定性10Hz/Month），同時降低對環境的要求（環境溫度10-35度可以進行高精度工作）。處理計算機采用專用工作站實現大型數據處理能力。提供多種脈沖序列，用戶可以任意編輯脈沖序列。適合小鼠、小動植物的分子影像研究等科研工作。

一、產品主要技術參數：

1．核磁共振小鼠（二維，三維成像）成像實驗

2、磁場強度：1.45T ±0.05T;

3、H共振頻率：59MHz±2MHZ；

4、磁極直徑：200mm；

5．樣品尺寸：Φ35mm*H45mm （三維全成像）；

6．磁場均勻度：<8ppm, Φ30mm*H45mm全空間；

7．磁體控溫：非線性精準恒溫控制，25~35℃范圍內可調，腔體控溫精度為±0.005℃；顯示精度1m℃.

8．信噪比：55dB,圖像畸變度：<1%；

9．圖形分辨率：普通模式128*128*128(三維)，256*256*128(三維)，高分辨模式 512*512*128(三維) ；

10．梯度磁場強度：11Gs/cm(1.1mT/cm或110mT/m)；

11．絕對分辨率優于0.08mm；

12．圖像線性度：X、Y、Z三個方向均優于98%（30mm×30mm×45mm）；

13．梯度磁場：X，Y、Z方向******300mT/m；

14．磁場穩定度：磁場穩定性每小時拉莫爾頻率漂移100Hz/h；

15．空間分辨率：普通模式0.15mm  最高模式0.08mm；

二、儀器主要功能：

1、T1/T2核磁共振造影劑弛豫測量、造影劑的體外及動物體內成像方面的研究；

2、小鼠活體磁共振成像；小鼠三維核磁共振成像功能，（小動植物三維核磁共振成像）；

3、二維自旋回波T1加權圖、T2加權圖；

4、三維梯度回波(3DGRE)成像；三維自旋回波成像實驗，三維立體成像實驗；

5、二維任意角度多層(MSE)成像；硬脈沖CPMG脈沖序列測量T2；反轉恢復(IR)脈沖序列測量T1；

6、三維成像數據采集和圖像反演三維立體重建（偽彩色圖像重建）；

7、能按DCOM國際通用的醫學數字成像和通訊標準文件格式保存實驗數據；

8、提供相關序列軟件，弛豫時間采集測試軟件，二維、三維成像軟件，三維采集數據反演立體重建軟件；

9、可實現實驗數據圖片多角度保存樣品圖片觀察樣品；

10、提供系統采用以太網采集，三維核磁共振成像采集軟件可連接GPU運算系統；

11、所有軟件序列源代碼可以對用戶開放，提供窗口客戶可自行編寫相關實驗序列；

三、主要研究內容

1、可進行核磁成像原理性研究、成像技術實驗、硬件結構實驗和應用拓展實驗。

2、核磁共振影像實驗,，三維空間成像和二維成像研究；

3、核磁共振影像提高及偽影研究實驗，自旋回波序列各種參數對成像效果的影響的研究：

a、折疊偽影觀察b.拉鏈偽影觀察c.化學位移偽影觀察；

4、核磁共振成像科研性實驗樣品觀察(小鼠，小動植物體等樣品的三維、二維成像實驗)，小鼠分子影像科研實驗研究；

5、實驗樣品弛豫時間測量，實驗樣品圖像多角度觀察、任意角度保存，磁化率成像等相關實驗,三維成像數據采集和圖像反演三維立體重建（偽彩色圖像重建）可以廣泛應用于生命科學，醫學影像，生物醫藥和醫藥臨床前預實驗等科研工作。

6、設備應用領域有磁共振設備學研究、生物醫學工程，腫瘤分子影像造影研究，分子生物化學領域?qū)嶒?yàn)研究，小動物活體（如活體鼠核磁共振成像實驗）成像實驗等相關領域。

儀器工作環境

1、常規實驗室工作環境無特殊要求；

2、工作電壓∶220V，50Hz；

3、預熱功率：1500W,穩定工作功率：500W；

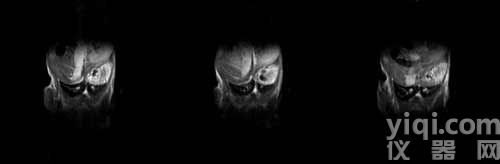

小鼠動物成像實驗數據（腹部成像）

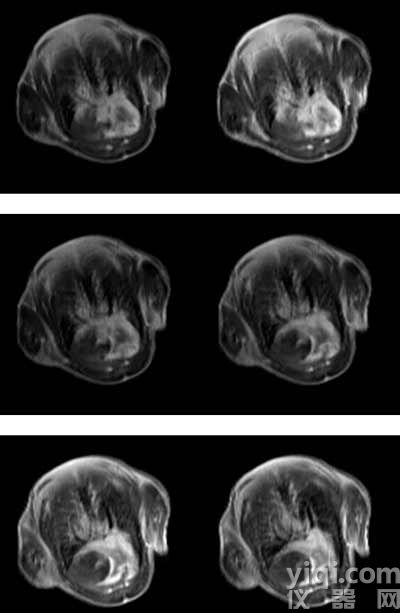

小鼠造影劑成像腹部成像數據

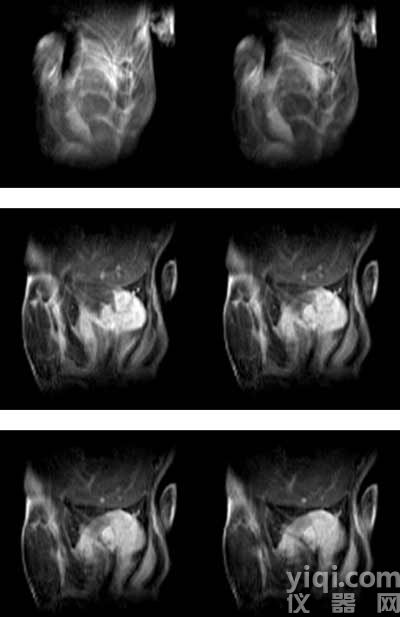

小鼠成像腹部成像數據

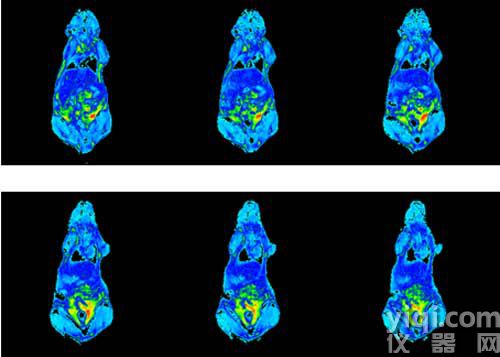

小鼠全身成像偽彩色圖
