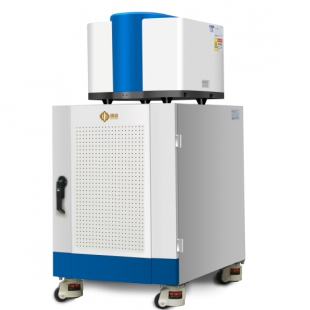

核磁共振-上海寰彤GY-CTNMR-10N 0.5T核磁共振弛豫測量系統

核磁共振應用越來越廣泛，因此在不少大專院校的物理專業及醫學院的某些專業，開始 設這類教學實驗，為此我公司設計廉價高性能核磁共振成像教學儀器。它適用于物理、生物 和影像專業本科的教學。

儀器特點

1、采用高磁能積磁鋼，所以體積小；

2、磁體采用亞微米精度加工技術，所以磁場均勻度高；

3、磁體采用高精度恒溫控制器，所以有較高的穩定性；

4、由于射頻電路采用DDS技術，所以工作頻率可以在保證高穩定度的前提下大范圍(10-20MHz)高分辯率(1Hz)調節。

5、采用正交檢波技術能精確的測量射頻相位，這有利于物理理論工作者了解量子力學能級躍遷機理(核磁共振態密度理論)；

6、本儀器可放入10mm大小樣品所以主要用于教學，還可以作一些少量的科研工作。如樹葉、尺寸較小的種子、小動物的組織切片等。在測量馳豫時間上可以作為分析測試儀器，如種子含油量測量、含水量測量等。

儀器主要功能

1、可編程脈沖序列發生器 ;

2、一維核磁共振成像 ;

3、二維核磁共振成像(包括頻率空間編碼和相位空間編碼) ;

*4、三維核磁共振成像實驗

5、T1加權圖、 T2加權圖、 密度圖

6、可編程脈沖序列發生器(包括 CPMG脈沖測量T2) ，適用EPR、SE、、3DGE序列；

7、自旋回波測量 T2 ;

8、反轉恢復法測量 T1 ;

9、梯度回波試驗 ;

*10、增加 5mm 射頻線圈探頭 可測量化學位移 （均勻度 1ppm ）

*11、核磁共振弛豫時間測量

儀器技術性能

1、磁場強度： 0.44-0.46T ;

2、H 共振頻率： 18-20MHz 之間

3、磁極直徑： 10cm ;

*4、均 勻 度: 0.8ppm(5mm  空間) ;5ppm (10mm  空間);

5、樣品尺寸：<Φ10mm

6、圖形分辯率：普通模式128×128高分辯率模式256×256

                        (插值可達高512×512)

*7、溫度控制穩定度：腔體控溫精度為±0.005℃；顯示精度1m℃.

*8、磁場穩定度：磁場穩定性每小時拉莫爾頻率漂移100Hz/h

9、圖像畸變度：<5%

儀器主要實驗內容：

1、可進行核磁共振成像原理性實驗、成像技術實驗、硬件結構實驗和應用拓展實驗。

2、核磁共振影像基礎實驗

3、核磁共振影像提高及偽影實驗，自旋回波序列各種參數對成像效果的影響

4、偽影觀察a.折疊偽影觀察b.拉鏈偽影觀察c.化學位移偽影觀察

5、核磁共振成像研究性實驗樣品觀察(植物體等樣品)
