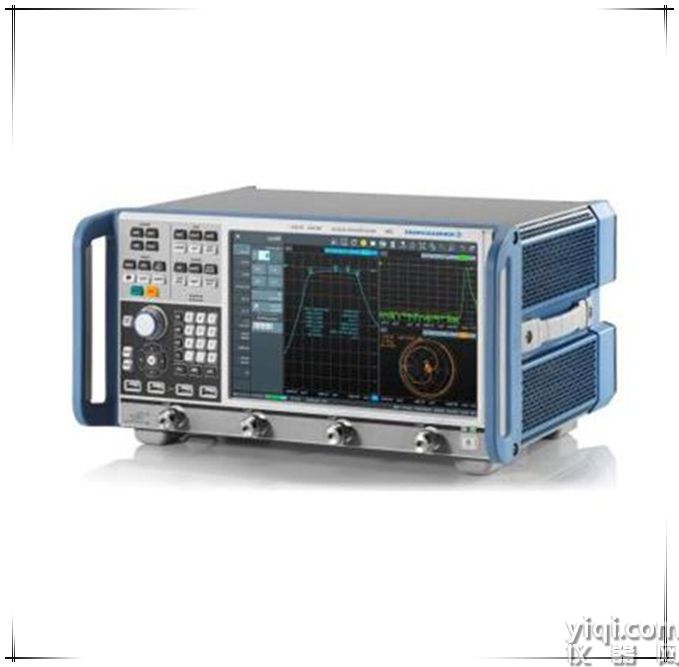

R&S（羅德與施瓦茨）ZNB20矢量網絡分析儀

簡介

R&S ZNB20矢量網絡分析儀產品***地集寬動態范圍、***的原始數據、高溫度穩定性和快速的合成器于一體，獲得了此前僅***網絡分析儀才具有的***性能。因此，該系列儀器是RF 組件研發和批量生產的理想選擇。

寬動態范圍（不低于9 kHz），可以快速地測量高度DUT?ZNB20接收機具備大功率處理能力、高靈敏度和極低的跡線噪聲。其動態范圍的典型值高達140 dB（IF帶寬為10 Hz 時），比市場中的其它同類產品高出10 dB。這一特性***地提升高度濾波器的手動調試速度。?ZNB20的大動態范圍不僅在移動無線設備頻段，而且在9 kHz 以上的頻段均可以使用戶受益。

詳細描述

原始數據***，***了高基本準確度

R&S ZNB20在未校準時，端口方向性優于30 dB，端口匹配達到25 dB。長期穩定性和溫度穩定性的改進，在經過校準后，進一步提高了測量***度。即使僅通過部分校準，例如，采用直通標準進行傳輸歸一化，?ZNB也可以在測量速度為全雙端口校準的2倍時獲得此前僅復雜的雙端口校準才能實現的測量精度。

高溫度穩定性，支持長校準間隔時間

R&S ZNB20的測試裝置和接收機具有***的溫度穩定性和長期穩定性。該分析儀在測量S參數時具有極低的幅度和相位漂移（典型值分別小于0.01 dB/oC和0.15o/oC）。校準后的ZNB20在數天內無需重新校準，仍可***測量的***性。合成器速度快，可以實現高測量速度?ZNB20的快速合成器，其切換時間優于10 μs。據此，該分析儀可以實現高掃描速度，獲得相較于同類產品更高的測量速度。

方便地測量有源和無源RF組件的特性

使用虛擬網絡，快速進行嵌入/去嵌入阻抗匹配

諸如SAW濾波器等用于手機前端的部件，必須與特定的網絡一起連用，使其與周圍電路的阻抗相匹配。?ZNB20可以將DUT嵌入在虛擬匹配網絡內，這樣可以模擬現實中的使用環境。?ZNB，可以選擇預先定義的匹配網絡拓?fù)?；并可對虛擬網絡元件參數進行編輯。此類參數編輯結束之后，?ZNB20立即對網絡重新計算，并實時地將DUT嵌入新網絡。除了預定義拓?fù)渲猓?.s2p和*.s4p文件也可以讀入ZNB20用于嵌入/去嵌。

混合模式S參數，可以測量平衡DUT的特性
