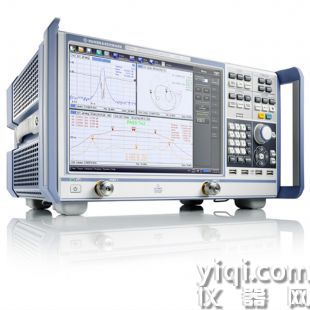

羅德與施瓦茨ZVA8網絡分析儀

羅德與施瓦茨ZVA8參數

1.特點；

臺ZVA8具有以下特點的矢量網絡分析儀

帶 4 個內部信號源，頻率高達 67 GHz，可以快速地對放大器和混頻器進行測量

具有 4 個相位相干信號發生器功能（頻率可高達 67 GHz）

中頻帶寬可高達 30 MHz，可以實現放大器和混頻器的脈沖測量功能

可以對帶或不帶本振接入的混頻器的變頻損耗進行相位和群延時測量

可以對放大器和混頻器進行諧波、壓縮、互調和 Hot S22測量

實現了無噪聲源噪聲系數定義的新方法

實現了脈內掃頻測量、脈沖平均掃頻測量和脈沖包絡測量

2 個內部脈沖發生器

通過 R&S?ZVAX24，實現了內部脈沖調制器和組合器

嵌入/去嵌入功能通過虛擬網絡實現阻抗匹配

支持真差分測量，可以表現出平衡設備的非線性效應

多功能校準技術：TOSM、TRL/LRL、TOM、TRM、TNA、UOSM 和AutoCal

詳情介紹：

頻率可高達 67 GHz，并且含兩路內部源的矢量網絡分析儀，

可以快速地對放大器和混頻器進行測量

 線性和非線性放大器和混頻器測量：

對混頻器變頻損耗的矢量誤差校正幅度和相位進行測量

對帶內置本振的群延時和相對相位進行測量

對混頻器的變頻損耗和互調進行測量

對放大器進行互調和 Hot S 參數進行測量

測量：

頻帶寬高達 30 MHz 的矢量網絡分析儀，用于對工作頻率高達 67 GHz的放大器

   和混頻器進行脈沖測量（詳細內容請參見“應用”和“選件”）

 對脈寬小于 50 ns 的脈沖信號進行分辨率高達 12.5 ns 的脈沖包絡測量

頻率和功率掃描式的脈內測量

頻率高達 50 GHz 、可以產生相位相干信號的矢量網絡分析儀

采用真差分模擬，可以快速、簡便地測試平衡待測設備

輸入到DUT 參考面上的信號的幅值和相位關系支持用戶自定義

校準

多功能校準技術：TOSM、TRL/LRL、TOM、TRM、TNA 和 UOSM

方便、快捷的矢量混頻器校準功能和帶有“未知通路”校準 UOSM的“適配器去除功能
