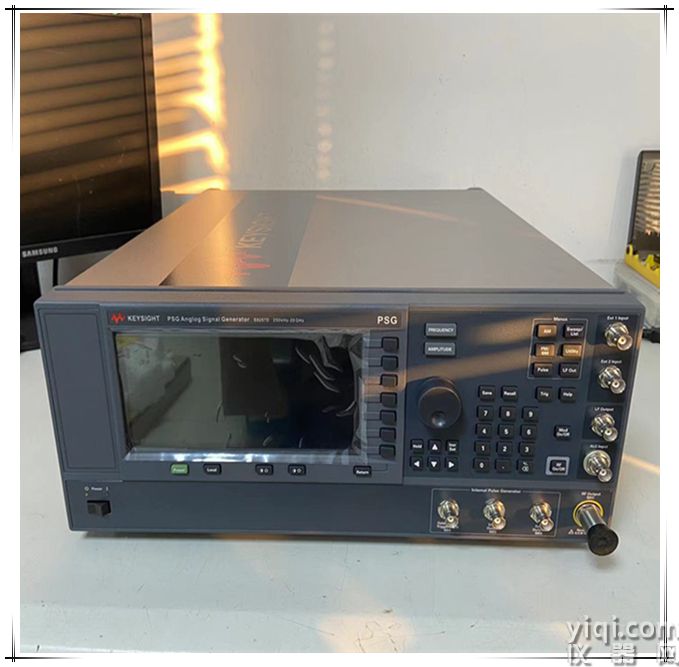

Keysight是德E8257D模擬信號發生器250kHz至50GHz

主要特性和功能蔣

計量級頻率和電平精度以及出眾的失真和雜散特性，滿足您zui嚴格的要求

1 W 輸出功率，支持大功率器件測試，并且能夠克服測試系統損耗

PSG 超低的相位噪聲能夠滿足多普勒雷達、ADC 和接收機阻塞測試的嚴格要求

可以為信號添加 AM、FM、PM 和脈沖調制，以支持器件和電路表征

借助頻率擴展模塊可以滿足高達 1.1 THz 的測試系統頻率需求

頻率 67 GHz, Exernal source modules to 1.1 THz

性能水平

1 GHz 時的輸出功率 -135 dBm 至 +21 dBm

1 GHz 時，20 kHz 頻偏處的相位噪聲 -143 dBc/Hz

頻率轉換 < 7 ms

1 GHz 時的諧波 ≤ -55 dBc

IQ 內部/外部調制帶寬 無

1 GHz 時的非諧波 ≤ -80 dBc

掃描模式

列表

步進

斜波

基帶發生器模式無

軟件——通用

脈沖

AM, FM, PM

軟件——蜂窩/無線連通性 無

軟件——音頻/視頻廣播 無

軟件——檢測/定位/跟蹤/導航 無

波形回放存儲器無

1 GHz 時的頻率調制zui大偏移 2 MHz

100 kHz 頻偏時的頻率調制率 DC to 10 MHz

普通模式下的相位調制zui大偏移 10 rad 至 1280 rad

高帶寬模式下的相位調制zui大偏移 1 rad 至 128 rad

幅度調制zui大深度 90%

幅度調制率

0 to 100 kHz

可用應用  是

模擬  是

Frequency range

E8257D-513 Frequency Range, 250 kHz to 13 GHz

E8257D-520 250 kHz 至 20 GHz 頻率范圍

E8257D-521 10 MHz 至 20 GHz 頻率范圍，超高輸出功率

E8257D-532 250 kHz 至 31.8 GHz 頻率范圍

E8257D-540 250 kHz 至 40 GHz 頻率范圍

E8257D-550 250 kHz 至 50 GHz 頻率范圍

E8257D-567 250 kHz 至 67 GHz 頻率范圍

Output power

E8257D-1EU 大輸出功率

Attenuator

E8257D-1E1 步進衰減器

Spectral purity

E8257D-UNX 超低相位噪聲性能

E8257D-UNY 增強的超低相位噪聲性能

E8257D-HY2 Enhanced Ultra Low Phase Noise Level 2

Analog modulation

E8257D-UNT AM、FM、相位調制和低頻輸出

E8257D-1SM E8257D-1SM 掃描調制

Pulse modulation

E8257D-UNU 脈沖調制

E8257D-UNW 窄脈沖調制

E8257D-HNS Narrow pulse modulation to 31.8 GHz

Hardware options

E8257D-007 全合成化模擬頻率和功率斜波掃描

E8257D-1EH 改善的 2 GHz 以下諧波性能

E8257D-008 可拆卸閃存，8 GB

Connector type

E8257D-1ED N 型（陰頭）射頻輸出連接器

Connector configuration

E8257D-1EM 將所有連接器移至后面板

Custom solutions

E8257D-HCC Provides 250MHz - 10GHz In and Out on the rear panel

E8257D-H1S Provides 1 GHz in and out on rear panel to improve Phase Noise performance

E8257D-C09 Moves all connectors to rear panel except for RF output

E8257D-H5K Provides inverted EXT1 input with 5000-ohm input impedance instead of 600 ohms

E8257D-H1K Frequency extension 100 kHz (Requires Frequency Range Option)

Calibration documentation

E8257D-UK6 包含測試數據的商業校準證書

E8257D-A6J ANSI Z540-1-1994 校準

E8257D-1A7 校準 + 不確定度 + 保護頻段

E8257D-AMG 校準 + 不確定度 + 保護頻段（認證）
