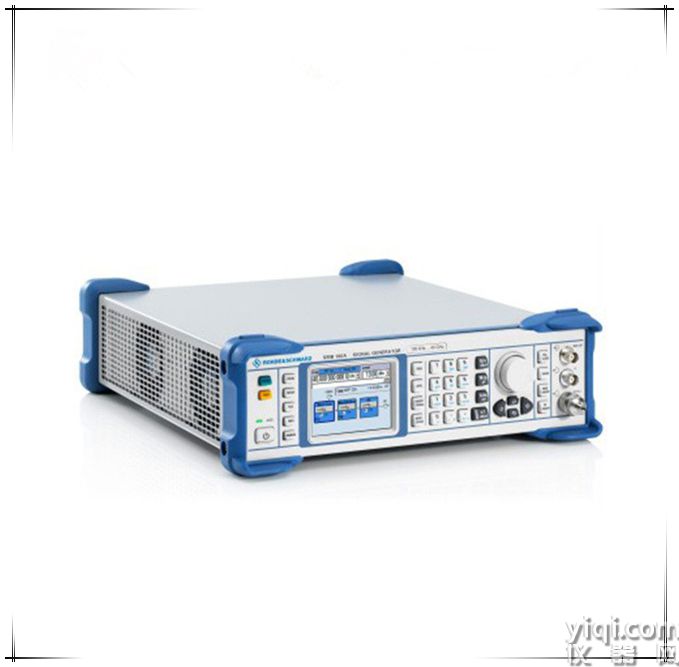

羅德與施瓦茨SMB100A射頻信號源

羅德與施瓦茨SMB100A射頻信號源

R&S SMB-100A開創中擋信號源的新標準    R&S SMB-100A是R&S傾力打造的一款**的中擋模擬射頻信號源。R&S SMB-100A具有極高的輸出信號質量和功率，加上小巧的外型，以及重量輕，使之成為用途廣泛的理想測量儀器。因此，R&S SMB-100A是用于產品開發、生產、服務的理想工具。簡而言之，那里需要模擬射頻信號，那里就需要它。

 特點

◆ 同類產品中輸出功率*高

◆ 中等頻率范圍內信號質量*佳

◆ 現場設備服務，輕松方便

◆ 通用射頻信號源

◆ 生產測量的理想功能

◆ 適用于航空和國防測量

 特性 標配高輸出功率

◆  在1 MHz～12.75GHz 頻率范圍內的*大輸出功率 >+18 dBm

◆  在高達12.75 GHz頻率范圍內*大電平典型值為 +25 dBm（上限）

 中檔信號源中信號質量*佳

◆  SSB相位噪聲非常低，典型值 –128 dBc (20 kHz 載波偏移，f = 1 GHz, 1 Hz 測量帶寬)，

◆ 即便在輸出頻率很低的情況下也依然具有非常低的SSB相位噪聲（采用9 kHz～23.4375 MHz的新型DDS合成器，而非下變頻器）

◆ 非諧波的典型值為 –84 dBc（載波偏移>10 kHz，載波頻率<1.5 GHz）

◆ 寬帶噪聲非常低，典型值為 –152dBc（載波偏移 >10 MHz，1 GHz 載波頻率，電平 >5 dBm）

◆ 在*大指標輸出功率 +13 dBm時，諧波典型值為 -30 dBc

 現場設備維修，輕松方便

◆ 靈活的設計理念，允許在使用現場或羅德與施瓦茨的維修中心進行設備維修

◆ 簡單的模塊化設計，僅由四個可更換模塊組成，縮短了設備維修時間

◆ 只需要校準更換的模塊，簡化了儀器校準和調整工作

◆ 內置模塊自測模式，方便設備檢修

◆ 通過連接NRP系列功率傳感器，可以調整電平**度，自動進行電平修正（從2008年4月起提供）

應用

 通用射頻信號源

◆ 寬頻率范圍9 kHz～12.75GHz，覆蓋射頻應用中的主要頻率波段

◆ 完備的頻率、電平、低頻掃描功能

◆ 支持AM、FM/φM、脈沖調制等所有重要的模擬調制方式

◆ 內部低頻信號發生器提供高達 1 MHz 正弦波信號以及高達 20kHz 的方波信號

◆ 直觀的用戶操作界面和信號流圖形化顯示，方便用戶操作

◆ 上下文關聯的在線幫助功能，確保儀器得到有效利用

  生產測量的理想工具

◆ 遠程控制的頻率切換速度典型值為1.6 ms，電平切換速度典型值為1.2 ms。“列表”模式下典型值<1 ms，保證了高的產能

◆ 測量**度和可重復性高，保證了高生產能力

◆ 輸出功率高達 +25 dBm，補償了信號在到達DUT途中的電平損耗

◆ 儀器標準配置采用無磨損電子衰減器，并且具有過壓保護功能（6 GHz以下），即便在生產測試中頻繁使用也能保持較長的使用壽命

◆ 設計緊湊，只有兩個高度單位，節省機架安裝空間

◆ 通過LAN、USB和GPIB實現遠程控制，可輕松集成到測試系統

 適用于航空和國防測量

◆ 脈沖調制器選件（R&S? SMB-K22），提供了更為出色的性能，開關比典型值為90 dB，升降時間典型值為10 ns

◆  靈活的脈沖發生器（R&S? SMB-K23選件），*小脈沖寬度為20 ns，可生成多種脈沖信號

◆  0 ℃～55 ℃ 寬溫度范圍，工作高度高達海拔4600 m，可在極為惡劣的氣候條件下使用

◆ 重量輕，只有5.3 kg，外形緊湊，尤其適合移動測量使用

 FM立體聲和RDS接收機測試

       根據設置要求，儀器可通過模擬或數字方式輸入音頻信號產生FM立體聲多路傳輸（MPX）信號。除了立體聲MPX信號外，該選件還支持許多國家使用的無線交通廣播服務ARI（汽車無線信息廣播）和無線數據廣播系統（RDS）。

       R&S?SMB100A選配立體聲/RDS編碼器選件的典型應用是與R&S?UPV音頻分析儀組合使用
