Thorlabs 光學參考腔 帶晶體膜反射鏡 熱噪聲低 森泉光電

產品特性

● 熔融石英晶體膜腔反射鏡，熱噪聲低

● 帶AR膜、成角度安裝的耦入和耦出楔形窗片

● 包含超低膨脹的(ULE^??)腔體

● 平面-凹面反射鏡配置，曲率半徑為1 m

● 集成NTC和珀爾帖加熱元件，用于主動控制溫度

● 包含溫度控制器、離子吸氣泵和泵控制器

產品應用

● 激光器穩頻

● 光學計量

● 激光冷卻和捕獲

● 高分辨率光譜學

● 量子計算

產品概述

XM-ORC系列帶晶體膜反射鏡的光學參考腔是高精細度的法布里-帕羅諧振腔，非常適用于單模連續激光器的主動穩頻。這些光學腔是與Menlo Systems合作設計的，集成了Thorlabs的高性能c級反射鏡，包含1064 nm下精細度>200 000、1156 nm、1397 nm或1550 nm下精細度>300 000的版本。XM-ORC參考腔的熱噪聲艾倫偏差(ADEV)低至1.6 x 10-16，低頻漂移約為150 mHz/s，非常適合需要超穩激光器的應用，比如高分辨率光譜學、量子計算和光鐘。如需咨詢其他中心波長的參考腔，請點擊右側的“Contact Me”。

每個系統在組裝過程中經過烘烤，且包含用于溫度控制和保持高真空的硬件；有關詳情，請看發貨清單標簽。系統的底座是一塊帶#1/4英寸沉頭孔和M6安裝孔的面包板，可用于將參考腔固定到光學平臺上。為了獲得良好性能，我們建議將系統安裝在隔振平臺上。

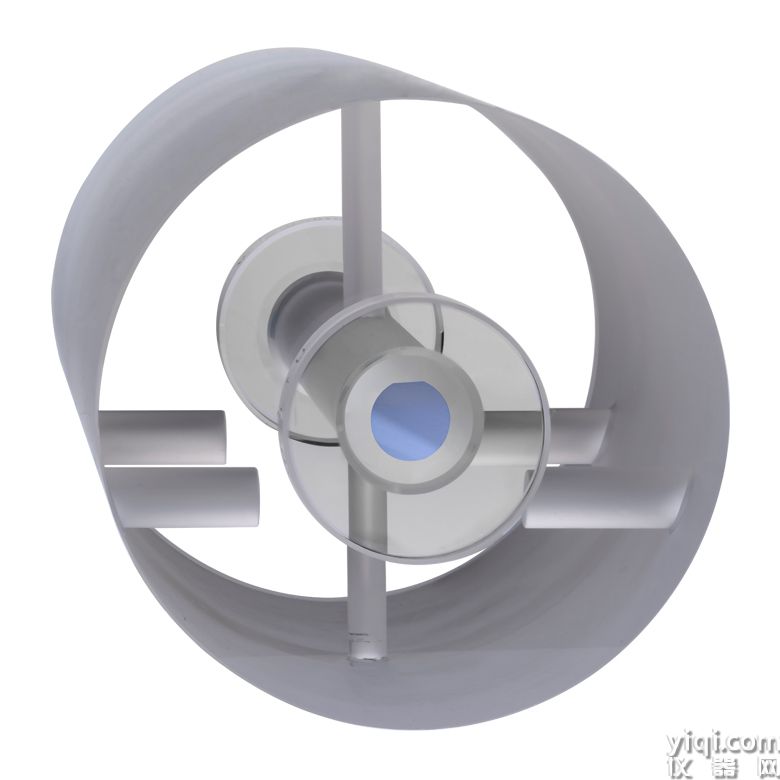

基于光學接觸鍵合晶體膜反射鏡的圓柱形腔體

光學接觸鍵合的腔體

每個光學腔包含一個由超低膨脹(ULE)玻璃制成的12.1 cm圓柱形腔體，水平安裝在密封不銹鋼真空外殼內的四個支撐點上。耦入和耦出腔反射鏡分別為凹面和平面，通過光學接觸鍵合，其熔融石英基底上鍍有Thorlabs基底轉移晶體膜(xtal stable?)。此外，還包含ULE補償環，以確保室溫工作大致對應組裝腔體的零膨脹溫度。

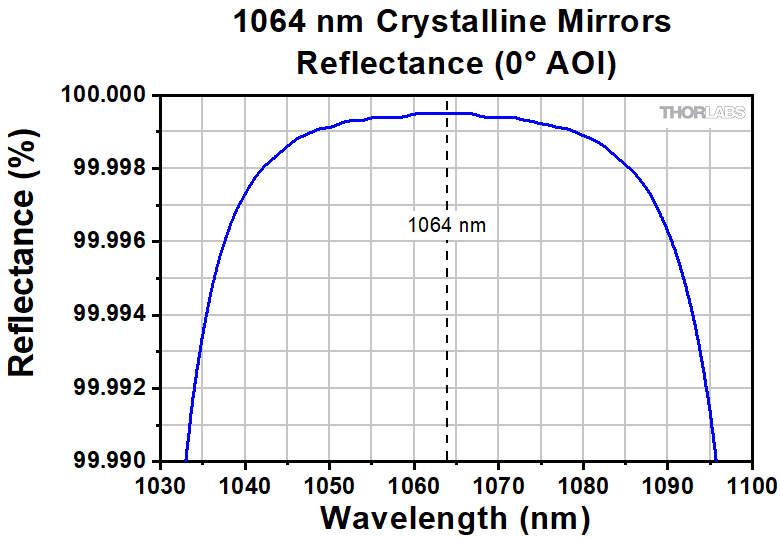

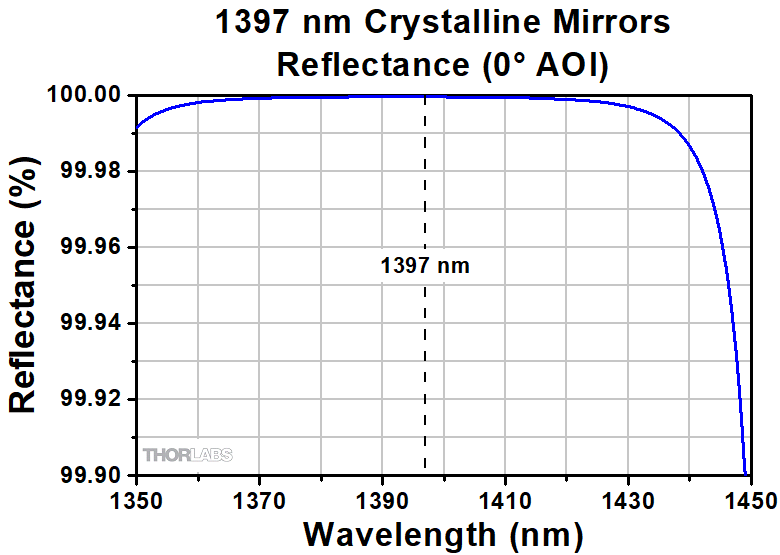

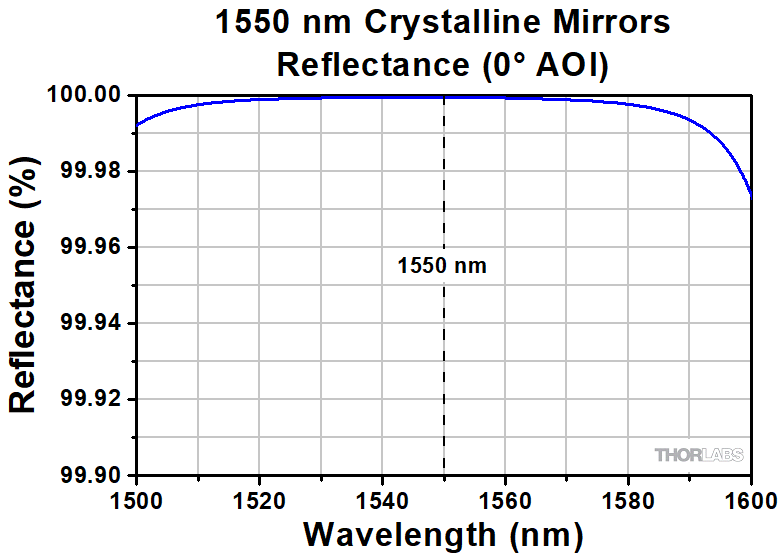

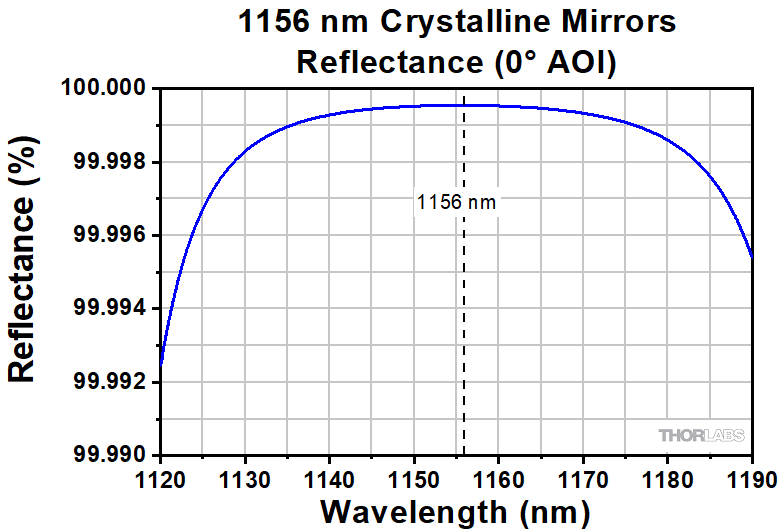

每對鍍有晶體膜的反射鏡都通過腔衰蕩裝置單獨測試，以確保在中心波長處具有*高的反射率和超低的透射率。每個腔體都有相應的數據表；單擊此處查看示例。

為了避免標準具效應，腔體與耦入和耦出視口成小角度安裝在真空室中，視口上包含鍍AR膜的楔形窗片。從面包板底部開始測量，系統光軸為8.00英寸(203.30 mm)。

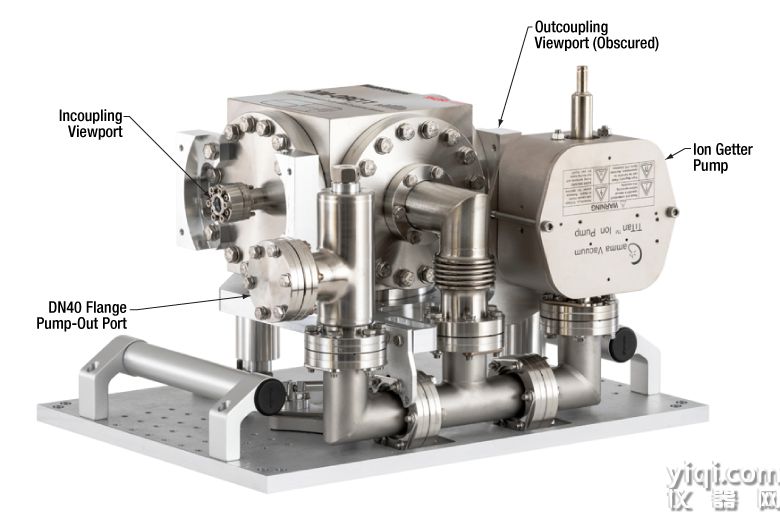

XM-ORC不銹鋼真空室和離子吸氣泵

環境隔離

XM-ORC參考腔在具有主動溫度穩定功能的高真空下工作，以減少腔長波動并提高鎖模激光器的頻率穩定性。為實現高真空度，額定泵速為10 L/s的離子吸氣泵持續抽吸真空室，以維持< 10-7的氣壓。真空室還使用了CF法蘭組件，通過刀口機制在匹配件之間形成氣密密封。

XM-ORC參考腔包含NTC熱敏電阻和珀爾帖加熱元件，以便主動控制溫度。還包含溫度控制器，這是Thorlabs TED200C溫度控制器的修改版，提高了系統的熱負載能力。每個XM-ORC參考腔都隨附一根電纜，用于將NTC和珀爾帖元件連接到溫度控制器。

注意：XM-ORC參比腔附帶的離子吸氣泵只能在10-4 mbar以下的氣壓下工作。如要在密封室內建立真空，需要j限底壓為10-4 mbar且泵速為10 L/hr的第三方干泵。真空室包括系統背面的DN40法蘭，用于連接輔助泵。

應用

XM-ORC參考腔是實現超穩定激光器所需的系統組件之一；有關如何將XM-ORC參考腔與Thorlabs的ULN15TK開箱即用式超低噪聲激光器一起用于Pound-Drever-Hall鎖定方案的示例，請看應用標簽。如要討論特定應用所需的耦入和耦出光學器件，請點擊上面的“Contact Me”。

?ULE是Corning, Inc.的注冊商標。

產品規格

a. 可根據需要定制>900 nm的非標準波長。更多信息，請聯系技術支持。

b. 超低膨脹(ULE)玻璃是Corning, Inc.的注冊商標。

c. 在平均1 s時
