特性

● 兼容透鏡管，光學柱，標準c安裝，或OEM組件

● FC/PC, FC/APC, SMA, ST?/PC, SC/PC和LC?/PC連接器的選項

● SM05-和sm1 -螺紋適配器和后安裝卡箍

介紹

螺紋和非螺紋轉接件

Thorlabs提供多種類型的光纖接頭轉接件，可以將大多數帶接頭的光纖連接至帶SM螺紋、C-Mount螺紋或者無螺紋的組件上。我們提供帶窄鍵或?qū)掓IFC/PC、窄鍵或?qū)掓IFC/APC、SMA、ST?*/PC、SC/PC和LC?/PC接頭的光纖跳線轉接件；關于窄鍵和寬鍵接頭的更多信息，請查看鍵槽對準標簽。我們也提供兼容真空的寬鍵FC/PC和SMA接頭轉接件，帶有SM1外螺紋；不帶鎖定接頭機制的轉接件，用于帶?2.5 mm插芯端的光纖跳線；還有用于將帶?1.25 mm或?2.5 mm插芯端的跳線安裝至SM05(0.535"-40)或SM1(1.035"-40)螺紋組件內的轉接件。

這些轉接件常用于組裝自由空間單模和多模光纖耦合器和準直器或其他自由空間耦合應用。它們也可用于不透光地耦合我們的SM05(0.535"-40)或SM1(1.035"-40)螺紋光電探測器和多款功率計探頭。我們的C-Mount螺紋光纖轉接件適用于將光纖跳線連接在C-Mount相機上。

插口轉接件

Thorlabs的FC/PC、SMA和ST/PC插口轉接件(ST/PC插口轉接件也可以按1包10個購買)含有一個用于將光投射到自由空間的接頭。它們的結構緊湊，具有安裝螺紋，非常適合OEM或自搭建的應用。FC/PC和SMA插口轉接件采用一體式設計，易于集成到自搭建的應用中；用于ST/PC插口轉接件的3/8"-24鎖定螺母單獨出售，適合OEM應用。這些轉接件的設計使接頭插芯的前端面與轉接件后表面對齊。這樣可以使光纖幾乎直接接觸轉接件后的任何光學元件或儀器。

接桿安裝轉接件

可安裝在接桿上的插芯夾具設計用于將光纖接頭緊湊地固定在實驗裝置中。夾具兼容?1.25 mm、?2.5 mm、?3.2 mm或?3.4 mm組件，包括FC/PC、FC/APC、SC/PC、ST/PC、SMA接頭以及我們的GRIN光纖準直器。這些撓性夾具包含一個用于安裝接桿的8-32 (M4)螺紋孔，使用5/46英寸(2 mm)六角扳手可固定插芯。

* ST?是Lucent Technologies公司的注冊商標。

• FC/PC(窄鍵或?qū)掓I)、FC/APC(寬鍵或窄鍵)、SMA、ST?*/PC、SC/PC或LC/PC插口

• 搭配SM05透鏡套管實現不透光結構

• 兼容多種16 mm籠板

注意：ST?和SMA接頭轉接件前表面上具有凹槽/孔，方便用SPW801卡環扳手?jǐn)Q緊轉接件。注意，凹槽/孔并未貫穿圓盤。FC插口太大，因此沒有凹槽。我們建議在插口中插入FC接頭，有助于擰緊轉接件。

Item #	SM05FC2a	SM05FCb	SM05FCA2c	SM05FCAc	SM05SMAd	SM05STe	SM05SC	SM05LC
Adapter Image (Click the Image to Enlarge)
Connector Type	FC/PC, 2.0 mm Narrow Key	FC/PC, 2.2 mm Wide Key	FC/APC, 2.0 mm Narrow Key	FC/APC, 2.2 mm Wide Key	SMA	ST/PC	SC/PCf	LC/PC
Threading	External SM05 (0.535"-40)

1. 不帶SM05螺紋圓盤的窄鍵FC/PC轉接件請在下方購買(型號HAFC2)。注意其刻字不同。

2. 不帶SM05螺紋圓盤的寬鍵FC/PC轉接件請在下方購買(型號HAFC)。

3. SM05FCA2和SM05FCA具有4°機械角，以補償輸出光束的折射角。

4. 不帶SM05螺紋圓盤的SMA轉接件請在下方購買(型號HASMA)。

5. 不帶SM05螺紋圓盤的ST/PC轉接件請在下方購買(型號HAST)。

6.  在某些與角度無關的應用中，此轉接件也可以與SC/APC接頭一起使用。

可安裝接桿的插芯夾具

Item #	Compatible Component Diameter	Compatible Components
FCM13(/M)	1.25 mm (0.05")	?1.25 mm Ferrules
FCM(/M)	2.5 mm (0.10")	?2.5 mm Ferrules, FC/PC, FC/APC, SC/PC, and ST?a/PC Connectors
FCM32(/M)	3.2 mm (0.13")	SMA Connectors
FCM34(/M)	3.4 mm (0.14")	GRIN Collimators

SM05內螺紋光纖接頭和插芯轉接件

• FC/PC(窄鍵或?qū)掓I)、FC/APC(窄鍵或?qū)掓I)、SMA、ST?*/PC、SC/PC、LC/PC或?2.5 mm插芯插口

• 搭配SM05透鏡套管實現不透光結構

• 兼容我們的光纖功率計

注意：PM20-25插芯轉接件不帶鎖定接頭機制，兼容帶?2.5 mm插芯的光纖跳線，以用于快速功率計測量。

Item #	PM20-FC2a	PM20-FCb	PM20-APC2c	PM20-APCc	PM20-SMAd	PM20-STe	PM20-SC	PM20-LC	PM20-25
Adapter Image (Click the Image to Enlarge)
Connector Type	FC/PC, 2.0 mm Narrow Key	FC/PC, 2.2 mm Wide Key	FC/APC, 2.0 mm Narrow Key	FC/APC, 2.2 mm Wide Key	SMA	ST/PC	SC/PCf	LC/PC	?2.5 mm Ferrule
Threading	Internal SM05 (0.535"-40)

1. 不帶SM05內螺紋圓盤的窄鍵FC/PC轉接件請在下方購買(型號HAFC2)。

2. 不帶SM05內螺紋圓盤的寬鍵FC/PC轉接件請在下方購買(型號HAFC)。

3. PM20-APC2和PM20-APC具有4°機械角，以補償輸出光束的折射角。

4. 不帶SM05內螺紋圓盤的SMA轉接件請在下方購買(型號HASMA)。

5. 不帶SM05內螺紋圓盤的ST/PC轉接件請在下方購買(型號HAST)。

6. 在某些與角度無關的應用中，此轉接件也可以與SC/APC接頭一起使用。

* ST?是Lucent Technologies公司的注冊商標。

SM1外螺紋光纖轉接件

• FC/PC(窄鍵或?qū)掓I)、FC/APC(窄鍵或?qū)掓I)、SMA、ST?*/PC、SC/PC或LC/PC插口

• 提供FC/PC寬鍵和SMA插口的真空兼容版本

• 搭配SM1透鏡套管實現不透光結構

• 兼容多款30 mm籠板和光電探測器

注意：每個圓盤具有4個凹孔，前后表面各2個，方便使用SPW909或者SPW801卡環扳手從任一側擰緊轉接件。這些凹孔沒有貫穿圓盤，所以轉接件可與SM1透鏡套筒一起用于不透光的應用。轉接件擰入所需位置后，使用SM1RR卡環以固定。

如需?1.25 mm和?2.5 mm SM1外螺紋插芯轉接件，請看下方。

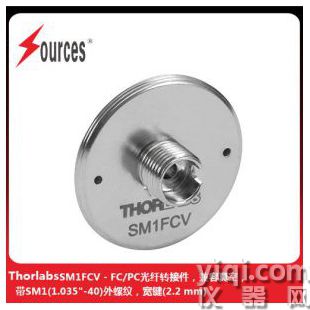

Item #	SM1FC2a	SM1FCb	SM1FCV	SM1FCA2c	SM1FCAc	SM1SMAd	SM1SMAV	SM1STe	SM1SC1f	SM1LCf
Adapter Image (Click the Image to Enlarge)
Connector Type	FC/PC, 2.0 mm Narrow Key	FC/PC, 2.2 mm Wide Key	FC/PC, 2.2 mm Wide Key	FC/APC, 2.0 mm Narrow Key	FC/APC, 2.2 mm Wide Key	SMA	SMA	ST/PC	SC/PCg	LC/PC
Vacuum Compatibility	-		>10-10 Torr	-			>10-10 Torr	-
Threading	External SM1 (1.035"-40)

1. 不帶SM1螺紋圓盤的窄鍵FC/PC轉接件請在下方購買(型號HAFC2)。注意其刻字不同。

2. 不帶SM1螺紋圓盤的寬鍵FC/PC轉接件請在下方購買(型號HAFC)。

3. SM1FCA2和SM1FCA具有4°機械角，以補償輸出光束的折射角。

4. 不帶SM1螺紋圓盤的SMA轉接件請在下方購買(型號HASMA)。

5. 不帶SM1螺紋圓盤的ST/PC轉接件請在下方購買(型號HAST)。

6. 這些轉接件只能在接頭背向內螺紋的情況下擰入。

7. 在某些與角度無關的應用中，此轉接件也可以與SC/APC接頭一起使用。

*ST?是Lucent Technologies公司的注冊商標。

SM1內螺紋光纖接頭和插芯轉接件

• FC/PC(窄鍵或?qū)掓I)、FC/APC(窄鍵或?qū)掓I)、SMA、ST?*/PC、SC/PC、LC/PC或?2.5 mm插芯插口

• 搭配SM1透鏡套筒實現不透光結構

• 兼容我們的多種光電二極管功率探頭

注意：APC轉接件的前表面具有凹孔，便于使用SPW909或SPW801卡環扳手?jǐn)Q緊轉接件。凹孔并未貫穿圓盤，因此可與SM1透鏡套筒一起用于不透光的應用。

S120-25插芯轉接件不帶鎖定接頭機制，兼容帶?2.5 mm插芯的光纖跳線，以用于快速光電探測器或功率探頭測量。

Item #	S120-FC2a	S120-FCb	S120-APC2c	S120-APCc	S120-SMAd	S120-STe	S120-SC	S120-LC	S120-25
Adapter Image (Click the Image to Enlarge)
Fiber Connector Type	FC/PC, 2.0 mm Narrow Key	FC/PC, 2.2 mm Wide Key	FC/APC, 2.0 mm Narrow Key	FC/APC 2.2 mm Wide Key	SMA	ST/PC	SC/PCf	LC/PC	?2.5 mm Ferrule
Threading	Internal SM1 (1.035"-40)

1. 不帶SM1螺紋圓盤的寬鍵FC/PC轉接件請在下方購買(型號HAFC2)。注意其刻字不同。

2. 不帶SM1螺紋圓盤的FC/PC轉接件請在下方購買(型號HAFC)。

3. S120-APC和S120-APC2具有4°機械角，以補償輸出光束的折射角。

4. 不帶SM1螺紋圓盤的SMA轉接件請在下方購買(型號HASMA)。

5. 不帶SM1螺紋圓盤的ST/PC轉接件請在下方購買(型號HAST)。

6. 在某些與角度無關的應用中，此轉接件也可以與SC/APC接頭一起使用。

*ST?是Lucent Technologies公司的注冊商標。

C-Mount外螺紋光纖轉接件

• FC/PC(窄鍵或?qū)掓I)、FC/APC(窄鍵或?qū)掓I)或SMA插口

• 不透光結構

• 兼容我們的SPW909和SPW801卡環扳手

• 兼容我們的C-Mount相機

注意：每個轉接件具有4個凹孔，前后表面各2個，便于使用SPW801或SPW909卡環扳手?jǐn)Q緊轉接件。注意，這些凹孔并未貫穿圓盤，所以轉接件可與C-mount套筒一起用于不透光的應用。

Item #	CMTFC2a	CMTFCb	CMTFCA2c	CMTFCAc	CMTSMAd
Adapter Image (Click the Image to Enlarge)
Connector Type	FC/PC, 2.0 mm Narrow Key	FC/PC, 2.2 mm Wide Key	FC/APC, 2.0 mm Narrow Key	FC/APC, 2.2 mm Wide Key	SMA
Threading	External C-Mount (1.000"-32)

1. 不帶C-Mount螺紋圓盤的窄鍵FC/PC轉接件請在下方購買(型號HAFC2)。注意其刻字不同。

2. 不帶C-Mount螺紋圓盤的寬鍵FC/PC轉接件請在下方購買(型號HAFC)。

3. CMTFCA和CMTFCA2具有4°機械角，以補償輸出光束的折射角。

4. 不帶C-Mount螺紋圓盤的SMA轉接件請在下方購買(型號HASMA)。

?1/2英寸無螺紋光纖轉接件

• FC/PC(窄鍵或?qū)掓I)、FC/APC(窄鍵或?qū)掓I)或SMA插口

• 兼容用于?1/2英寸光學元件的光機械件

• 不透光結構

Item #	S05FC2a	S05FCb	S05FCA2c	S05FCAc	S05SMAd
Adapter Image (Click the Image to Enlarge)
Connector Type	FC/PC, 2.0 mm Narrow Key	FC/PC, 2.2 mm Wide Key	FC/APC, 2.0 mm Narrow Key	FC/APC, 2.2 mm Wide Key	SMA
Outer Diameter	1/2"
Disk Thickness	2.5 mm		1.5 mm	1.5 mm	3.2 mm

1. 不帶無螺紋圓盤的窄鍵FC/PC轉接件請在下方購買(型號HAFC2)。注意其刻字不同。

2. 不帶無螺紋圓盤的寬鍵FC/PC轉接件請在下方購買(型號HAFC)。注意其刻字不同。

3. S05FCA和S05FCA2具有4°機械角，以補償輸出光束的折射角。

4. 不帶無螺紋圓盤的SMA轉接件請在下方購買(型號HASMA)。

?1英寸無螺紋的光纖轉接件

• FC/PC(寬鍵或窄鍵)、FC/APC(寬鍵或窄鍵)或SMA插口

• 兼容用于?1英寸光學元件的機械件

• 不透光構造

注意：每個轉接件前表面有兩個小凹孔，使用SPW909固定卡環扳手或SPW801可調卡環扳手可對齊轉接件。凹孔沒有貫穿圓盤，所以轉接件可用于不透光應用。

Item #	S1FC2a	S1FCb	S1FCA2c	S1FCAc	S1SMAd
Adapter Image (Click the Image to Enlarge)
Connector Type	FC/PC, 2.0 mm Narrow Key	FC/PC, 2.2 mm Wide Key	FC/APC, 2.0 mm Narrow Key	FC/APC, 2.2 mm Wide Key	SMA
Outer Diameter	1"
Disk Thickness	2.5 mm				3.2 mm

1. 不帶無螺紋圓盤的窄鍵FC/PC轉接件請在下方購買(型號HAFC2)。注意其刻字不同。

2. 不帶無螺紋圓盤的寬鍵FC/PC轉接件請在下方購買(型號HAFC)。

3. S1FCA2和S1FCA具有4°機械角，以補償輸出光束的折射角。

4. 不帶無螺紋圓盤的SMA轉接件請在下方購買(型號HASMA)。

插口轉接件

• 非常適合OEM或自定義應用

• 2.0 mm窄鍵FC/PC插口轉接件

• 2.2 mm寬鍵FC/PC插口轉接件

• SMA905或SMA906插口轉接件

• ST/PC插口轉接件和兼容的3/8"-24鎖定螺母

• 將光投射到自由空間中

SM05外螺紋轉接件，用于帶插芯端的光纖跳線

• 撓性夾持轉接件，用于帶?1.25 mm(LC)或?2.5 mm(FC)插芯端的光纖跳線

• SM05(0.535"-40)外螺紋圓盤

• 搭配?1/2英寸透鏡套筒實現不透光結構

• 兼容我們的16 mm籠板

SM1外螺紋轉接件，用于帶插芯端的光纖跳線

• 撓性夾持轉接件，用于帶?1.25 mm(LC)或?2.5 mm(FC)插芯的光纖跳線

• SM1(1.035"-40)外螺紋圓盤

• 搭配?1英寸透鏡套筒實現不透光結構

• 兼容我們的30 mm籠板和光電探測器
