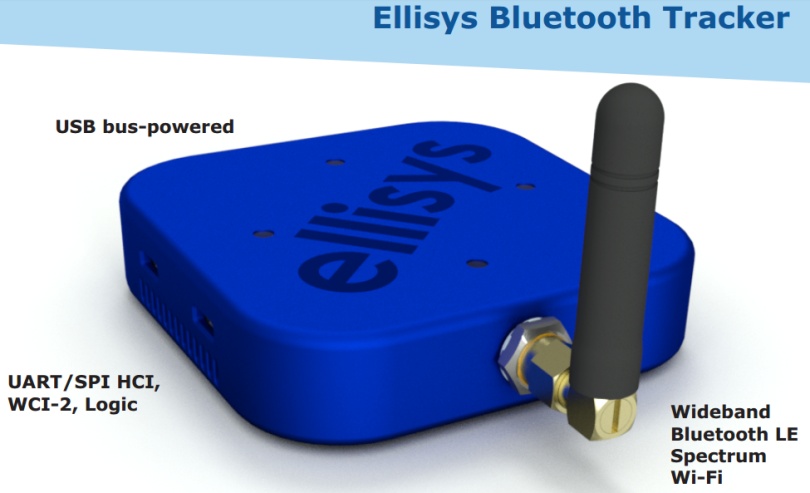

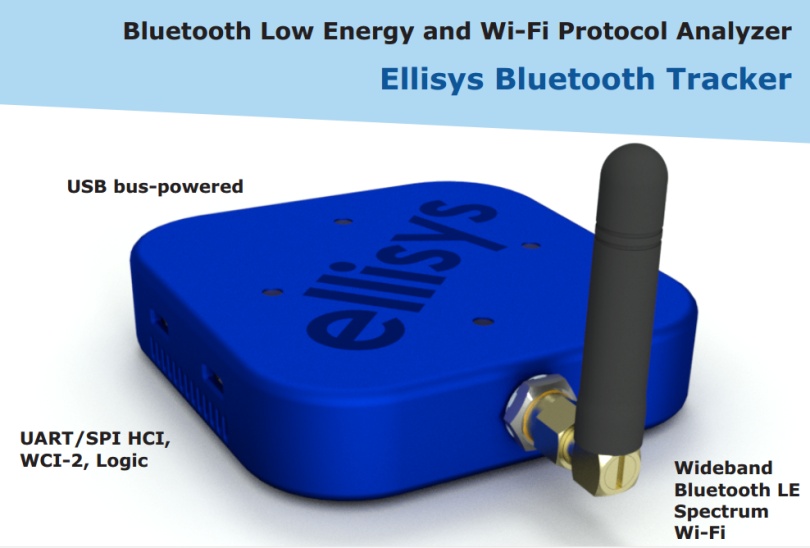

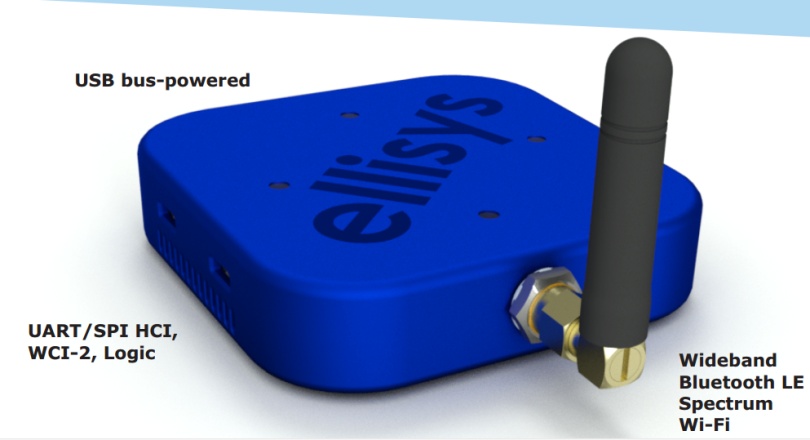

藍牙協議分析儀/Ellisys BTR1藍牙協議分析儀BLE+Wi-Fi協議分析儀

業界和**的寬帶藍牙低能量嗅探器，并發捕獲Wi-Fi 802.11 1x1 a / b / g / n，原始2.4 GHz頻譜，HCI（UART，SPI），WCI-2，邏輯信號和音頻I2S。

關鍵點

• 多功能一體機：兼容藍牙低功耗，Wi-Fi 1x1，原始頻譜，HCI和邏輯，全部同步到亞微秒精度

• 寬帶捕獲：所有藍牙低能量通道的搖滾固態捕獲

• 非常緊湊：口袋尺寸為7.5 x 7.5 x 1.7厘米（2.9 x 2.9 x 0.7“）

• USB電源：便攜，方便環保

• 可編程數字無線電：通過簡單的軟件更新支持新規范，無需硬件更改

• Wi-Fi：同時調試您的Wi-Fi a / b / g / n和BLE連接，以及共存

• 原始2.4 GHz頻譜捕獲： 表征無線環境并可視化干擾

• 專業軟件：使用廣受好評的廣泛采用和高度靈活的Ellisys多協議分析軟件。

• 所有協議和配置文件：**協議解碼

• 邏輯分析：同時顯示數字信號，如GPIO，中斷，調試端口等，并與您的BLE和Wi-Fi流量wan美同步

• 免費維護：免費終身軟件更新以及免費的功能齊全的查看器軟件，具有可在任何計算機上使用的未鎖定硬件

用戶需求的創新工具

口袋大小的總線供電藍牙跟蹤器旨在支持藍牙低能耗和Wi-Fi通信的并發捕獲和分析，以及各種有線接口，包括邏輯信號，主機控制器接口（HCI）協議（UART）和SPI），音頻I2S和WCI-2，都可以廣泛應用于Ellisys軟件套件。

“隨著藍牙技術的不斷發展，這是至關重要的藍牙開發工具，如由Ellisys做出滿足這些變化呈現以及配套的工程師合作，以實現藍牙產品的下一代的測試需求的要求，”邁爾斯說北歐半導體測試集團高級研發工程師Louis Smith，多年來一直使用Ellisys藍牙工具，我們很高興看到藍牙跟蹤器在市場上及時為藍牙5和即將到來的IoT開發商和設備 “。

德州儀器（TI）無線連接解決方案軟件產品經理Sandeep Kamath表示：“我們很高興聽到Ellisys提供的新型藍牙分析儀產品，”硬件和軟件的質量以及他們的能力持續支持zuixin的藍牙核心規范和配置文件，使Ellisys的協議分析儀成為德州儀器在開發和測試藍牙低功耗協議棧時的重要工具。 “

英特爾公司無線固件工程師Muthu Kumar表示：“測試和表征新的藍牙芯片和終端產品是一個全面的過程，需要多種工程專業知識和一系列專業的分析工具?！癊llisys在這一過程中發揮了重要作用，從硬件和軟件角度對不斷變化的藍牙技術的行為進行了清晰和完整的了解，同時提供了非常易于使用的功能。”

業界首款可重配藍牙數字電臺

憑借其創新的可重新配置的無線電設備，Ellisys嗅探器可以通過軟件進行**的更新，以支持規范的更改，而不會對硬件進行任何更改，甚至無需用戶的任何交互。例如，這種靈活性允許在規范正式發布前幾個月添加下一代藍牙基帶功能。此外，Tracker還提供免費終身軟件更新，所有客戶都可以從免費的這些巨大的補充中受益！

業界**的一體式測試儀

捕獲無線流量是藍牙調試的一個非常重要的方面，但其他信息對于了解大局同樣重要。Ellisys Bluetooth Tracker嗅探器支持一鍵并發捕獲：

• 藍牙低功耗

• Wi-Fi 1x1 802.11 a / b / g / n [企業]

• 2.4 GHz頻譜[Pro]

• UART HCI（2端口）和SPI HCI（2端口）[Pro]

• 邏輯信號[Pro]

• 無線共存接口2（WCI-2）[企業]

看到它在行動！

Ellisys參與和贊助藍牙UnPlugFest活動，因此，在每個活動中提供設備和專業知識，以確保參與者在正確的時間擁有正確的工具。UPF也是看到Ellisys嗅探器行動的好機會。隨時注冊并參加我們的一對一培訓課程和我們的公開調查行動培訓。

Ellisys藍牙跟蹤器 - 屏幕截圖

協議和配置文件

藍牙低功耗，Wi-Fi和HCI協議和配置文件在其各自的“概述”窗口中以易于理解，高級別的基于程序的時間順序格式顯示，并詳細說明鏈接詳細信息中的zuidi位/字節級別視圖。隨著捕獲的進行，所有流量都會在指定的概覽中實時顯示。

為用戶提供了豐富的控件，可輕松自定義任何概述，包括強大的過濾和著色功能，旨在快速隔離特定協議，配置文件或感興趣的通信。流量可以呈現在*** 別的抽象，用戶可以向下鉆取以顯示所有中間級別，直到最基本的元素，如僅數據包視圖。

Wi-Fi分析[企業]

該追蹤器包括一個集成的Wi-Fi捕獲功能，允許與分析儀捕獲的所有其他有線和無線流量進行精確同步（藍牙低能量，邏輯信號，HCI）。Wi-Fi流量在專用的“概述”窗口中呈現，并按照時間順序呈現為靈活且非?？膳渲玫母呒壝嫦蜻^程的格式。即時時間和即時光譜窗口中顯示Wi-Fi數據包，以便準確全面地了解Wi-Fi序列，時序以及共存特性。方便的Wi-Fi安全視圖允許輸入密鑰。各種出口允許以流行的第三方格式顯示Wi-Fi協議。

頻譜分析[企業]

藍牙低功耗使用的2.4 GHz ISM頻段相當繁忙。該頻段的其他用戶包括Wi-Fi，LTE，ZigBee，ANT以及廣泛的其他專有和商業技術。這些用戶彼此干擾，通常有必要更好地了解無線環境。

Instant Spectrum顯示器是用于共存調試，無線表征或僅用于可視化RF環境的wan美工具。它捕獲并同步顯示所有無線數據包，包括所有發射器的RF特征和信號強度（RSSI），包括藍牙低功耗和Wi-Fi傳輸，以及藍牙光譜中的所有其他RF。提供高達1微秒的可配置精度。

即時通道[標準]

根本的傳輸和接收問題對于了解藍牙低能量通信的可靠性至關重要。藍牙低功耗操作的頻譜與許多其他射頻發射器（包括Wi-Fi，電話通信設備甚至微波爐）相當繁忙。即時通道視圖在確定任何給定鏈路可避免哪些通道，每個通道基礎上表征傳輸錯誤和重傳以及了解這些特性隨時間的進展方面非常有用。

即時Piconet [標準]

一旦捕獲被啟動，用戶將隨著藍牙拓撲的發展而被動態和直觀的描繪。即時微微網面板顯示設備，微微網和網狀網絡的圖形表示，以及連接和拓撲特征，吞吐量和RSSI指示。在保存的軌跡上，用戶可以通過拓撲更改來顯示這些事件。

即時時間[標準]

無線開發商的主要關注點是時序問題。低級時序錯誤可能會導致嚴重的應用程序問題，如果沒有適當的工具（如Tracker）及其即時時間功能，則幾乎無法隔離。即時時間窗格提供了一種獨特和直觀的方式來精確了解藍牙低功耗和Wi-Fi流量，HCI數據包，外部邏輯信號，吞吐量特性，錯誤和重傳圖形以及連接事件之間的各種時序特征。

藍牙低能量和Wi-Fi數據包按時間順序從左到右呈現，并且根據數據包的發送方進行**的顏色編碼。

“即時時間”窗格提供了時序表征的各種方法。提供工具用于插槽定時，兩種類型的定時光標，縮放和平移功能，詳細的數據包天橋，設備的顏色代碼分配以及眾多其他強大的表征和導航功能。

邏輯分析[Pro]

邏輯分析功能能夠與任何其他捕獲的無線和有線流量同步捕獲多達16個邏輯信號。支持任何數字信號，包括通用I / O（GPIO）或專用引腳，如TX / RX Active。該功能的許多應用中的另一個是通過使用諸如比較器之類的專用硬件來確定是否超過了關鍵閾值來跟蹤設備在各種狀態下的功耗。

這些信號可以以5納秒精度可視化，并與Ellisys軟件強大的即時時間視圖中的其他捕獲流進行比較。

HCI分析

無線流量當然是藍牙低能耗工程師調試信息最有用的元素之一，但主機控制器接口（HCI）流量是同時重要的信息補充，可以清楚和全面地了解情況。

HCI是由藍牙低能量規范定義的電接口，用于主機控制器和無線電之間的通信。跟蹤器支持UART HCI和SPI HCI的同步捕獲。所有HCI流量與無線流量同時捕獲，使用相同的精度時鐘進行wan美的同步和時序分析，并顯示在高度優化的Ellisys分析軟件中。

當使用實現BLE Secure Connections的設備時，HCI捕獲也是非常方便的功能。Ellisys分析軟件自動提取通過HCI交換的任何鏈接密鑰，并使用它來解密無線流量，而無需任何用戶交互。

消息序列圖表

雖然跟蹤器強大的協議和配置文件顯示對工程師來說是最有效的，但消息序列圖通常優選用于創建報告或與規范專家或其他通常不涉及使用協議分析工具的其他人員共享技術信息。Ellisys解決方案是從先前過濾和注釋的協議視圖創建消息序列圖表示。通過這種方法，工程師可以精確地包含他們想要的信息，他們想要的方式，并創建一個清晰的描述，顯示所需的信息。

自動和長期捕獲

存在需要以自動方式使用分析器的各種用戶應用程序，通常在執行各種任務的用戶定義的軟件應用程序的控制下。這些應用可能包括長期測試環境，分析儀集成到移動平臺中，以及其他使用模式。

由于Ellisys數字無線電提供的易用性和穩健性，跟蹤器是完成這些任務的wan美系統。該分析儀可以用一個簡單但功能強大的遙控器API進行控制（應用編程接口）以編程方式啟動/停止/保存捕獲，并提取可用于各種用途，包括GO / NO-Go測試特定捕獲的信息，都沒有任何手動操作。

獨特的分割功能與API無縫協作，允許 非常長的捕獲，將捕獲分割成更小的更易于管理的切片，同時保持從捕獲到捕獲的拓撲和上下文信息。

Ellisys藍牙跟蹤器 - 技術數據

射頻特性系統規格

• Ellisys Rainbow?：寬帶捕獲所有BLE通道

• 頻段：2.402-2.480 GHz

• 靈敏度范圍：-90至+15 dBm

• 增益：可編程從-30到+15 dB

• 調制：所有BLE調制（GFSK 1 Mbps和2Mbps）

• 基帶：支持藍牙5.0，可由軟件升級。初步支持未發布的規格。

邏輯捕獲特性

• 最大帶寬：50 MHz

• 采樣精度：5 ns

• 支持輸入電壓：1.8?3.3V

HCI捕獲特性

• UART傳輸：高達8 Mbit / s，自動檢測所有參數

• SPI傳輸：高達8 Mbit / s，自動檢測所有參數

Wi-Fi捕獲特性

• 802.11 1x1 a / b / g / n（1個流）

• 通道寬度2.4 GHz：20 MHz

• 通道寬度5 GHz：20 MHz

• 11n MCS 2.4 GHz 20 MHz頻道：0至7

• 11n MCS 5 GHz 20 MHz通道：0至7

• 幀編碼：BCC（不支持LDPC）

• 最大AMPDU大小：16,384字節

定時

• 時鐘：-10至+60攝氏度范圍內±10 ppm的頻率精度

• BLE時間戳精度：±125 ns

• Wi-Fi時間戳精度：±1 us

• 邏輯時間戳精度：±5 ns

嵌入式內存

• 128 MB FIFO存儲器

• 數據以高度優化的格式存儲

• 分析數據通過USB 2.0連接實時上傳

連接器

• SMA：用于BLE，Wi-Fi和頻譜捕獲的RF輸入

• 邏輯：16個邏輯信號捕獲

• 同步：多單元同步端口

• 控制：USB 2.0連接到控制PC

• 電源：可選5V電源輸入，最大3W

附件

• 75×75×17mm（2.9×2.9×0.7“）

• 100g（0.2磅）

硬件升級

• Ellisys Rainbow?引擎會自動更新每個軟件版本（無需用戶干預）

維護和許可

• 免費終身軟件更新 - 無需維護費用

• 免費的全功能查看器軟件 - 輕松地在計算機和同事之間共享注釋痕跡，并重播捕獲的流量

• 在任何計算機上使用Ellisys硬件 - 無需其他許可證

保證

• 兩年有限的硬件保修專業版和企業版

• 基本和標準版一年有限的硬件保修

Ellisys保留更改產品的功能和規格的權利，恕不另行通知。

zuidi要求

• 英特爾奔騰4,1 GHz或兼容處理器

• 1 GB的RAM

• 1280 x 1024顯示分辨率，至少65,536種顏色

• USB 2.0 EHCI主機控制器

• Windows?Vista SP2或更高版本

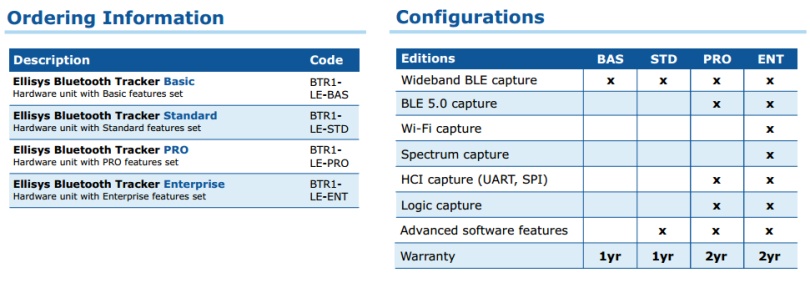

Ellisys藍牙跟蹤器 - 購買可用配置指南：

訂購信息
