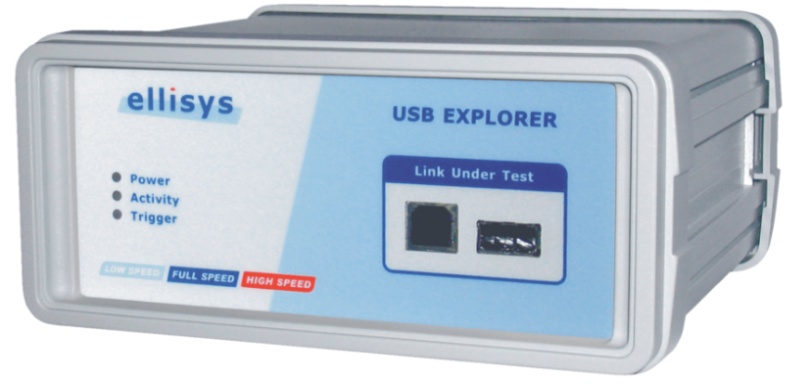

USB協議分析儀/USB2.0協議分析儀/USB Explorer 200

（USB-IF行業組織指定認證標準測試儀器）

USB Explorer 200是一款非侵入式的高速USB 2.0協議分析儀，可以顯示USB協議的總線狀態，數據包發送和解碼描述符。它可以檢測設備，主機控制器，嵌入式軟件或驅動程序中的錯誤以及測量其性能。非常簡單的使用，這個USB分析儀是任何人開發USB設備，主機，嵌入式軟件或驅動程序的理想伴侶。

USB Explorer 200可以在兩個獨特的版本中完全匹配您自己的開發需求。標準版包含每個USB開發人員的基本功能。專業版增加了一個硬件觸發器，大量的USB類解碼器以及一個USB分析開發套件，可以開發定制的USB分析軟件。

軟件

USB分析軟件可在我們的網站上下載。許多樣品都包含在其中，給出了廣泛的可能性。點擊圖片展開。

點擊圖片展開

硬件

USB協議分析儀使工程師能夠?qū)嶋H了解USB總線上的數據。USB Explorer連接在計算機和外圍設備之間，記錄USB上傳輸?shù)乃袛?shù)據，電氣狀態和控制信息。它既不影響通信也不影響外圍行為。

優點

• 節省開發和維護成本

• 防止簡單的錯誤變得復雜的問題

• 提高USB子系統的質量和可靠性

• 簡化開發和測試流程

• 加快USB協議的學習曲線

• 不負責任的技術支持人員

強調

• 兼容所有三種USB 2.0速度

• 自動檢測Link Test測試速度

• 測量USB總線狀態和低電平協議

• 高度實惠的允許每個開發商提供一個單位

• 非侵入性分析

• 強大的硬件觸發

• 類請求和描述符的高級解碼（大容量存儲等）

應用

• 枚舉問題驗證

• USB設備和主機開發

• 性能分析

• USB驅動程序和軟件堆棧調試

• 測試臺自動化

更多信息

頁面頂部的鏈接允許在產品頁面中輕松導航。可用頁面如下：

• 比較圖

• 特色旅游

• 數據表

• 下載

• 經常問的問題

• 如何購買

新聞

USB Explorer 200 - 技術參數

要求

• Pentium 4,1 GHz或兼容處理器

• 512 MB的RAM

• 1024 x 768顯示分辨率至少256色

• USB 2.0主機控制器

• Windows?2000 Service Pack 4或更高版本，Windows?XP Service Pack 1或更高版本

• Internet Explorer 5.0或更高版本

產品規格

附件

• 寬度：150毫米（5.91英寸）

• 長度：120毫米（4.72英寸）

• 高度：65毫米（2.56英寸）

• 重量：750克（1.7磅）

分析計算機連接器

• USB 2.0高速（480 Mbit / s）

鏈接測試下的連接器

• USB 2.0高速（480 Mbit / s），全速（12 Mbit / s）和低速（1.5 Mbit / s）

• 自動速度發現被測設備

觸發連接器

• 類型：BNC

• 輸入：5V最大，1Mohms

• 輸出：3.3V，最大20mA

• 最大額定值：-0.5V .. + 6.5V，50mA

指標

• 電源：分析儀上電時亮起

• 活動：檢測到數據包時以綠色亮起（記錄時為紅色）

• 觸發器：當在輸入端檢測到觸發信號時以綠色亮起（在輸出端檢測到紅色）

記憶

• 32 MB的FIFO存儲器

• 分析數據不斷傳送

總線分析

• 時間戳：16.67 ns（60 MHz）精度

• 低電平錯誤：檢測位填充，CRC5和CRC16錯誤

• 總線狀態：檢測和測量復位，掛起，保持活動和高速握手狀態

電源要求

• 由分析計算機的USB總線供電

• 無需外部電源

硬件更新

• 每個軟件版本會自動更新解碼引擎和固件

產品保修

• 兩年有限保修

Ellisys保留更改產品的功能和規格的權利，恕不另行通知。

強調

• 兼容所有三種USB 2.0速度

• 自動檢測Link Test測試速度

• 測量USB總線狀態和低電平協議

• 高度實惠的允許每個開發商提供一個單位

• 非侵入性分析

• 小巧堅固的外殼，由USB總線供電

• 非常適合非現場干預

• 通過高速USB 2.0連接實時下載分析數據

• 可擴展的硬件設計

• 強大的硬件觸發

• 顯示事務和傳輸層

• 標準請求和描述符的高級解碼

• 類請求和描述符的高級解碼

• 強大的顯示濾鏡

• 將分析數據導出為多種格式（XML，文本，原始等）

• 參考規格的教學顯示

• 軟件開發套件可用

• 免費查看器軟件
