Thorlabs LED準直系統

• 準直LED典型輸出功率從570 mW到8.75 W


• 波長范圍從紫外到近紅外

• 自動關閉，防止過熱造成損壞

• ?48.3 mm(1.90英寸)的大通光孔徑

• LED使用壽命大于10 000小時

• 兼容DC20和DC2200 LED驅動器

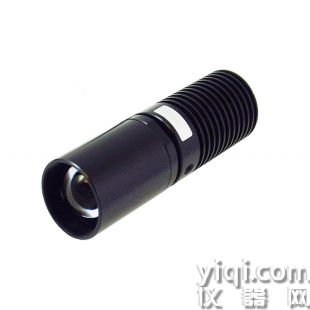

Solis? LED是用于顯微鏡應用的高功率LED。輕量型封裝采用無風扇、無振動的設計，可以通過Thorlabs的顯微鏡燈箱端口轉接件(下方出售)直接安裝到顯微鏡端口。每個LED包括一個準直光學元件，裝在?48.3 mm的大孔徑透鏡套管中。集成的EEPROM芯片存儲了重要的LED工作信息，比如波長和zui 大電流等，并且控制LED自動關閉功能；內部溫度高于95 °C時，LED將自動關閉以防止損傷。

大多數Solis LED都有一個主波長，對應人眼認為最亮的波長。我們的冷白光、暖白光和自然白光LED都有較寬的光譜，可用相關色溫來描述(即，類似于此溫度下黑體輻射的光色相)。一般而言，暖白光LED提供類似于鎢燈的光譜，而冷白光LED具有更強的藍色光譜成分。這些冷白光LED更適合用于熒光顯微應用，或者具有白平衡的相機，因?yàn)橄啾扔谂譒ED，大多數波長下的冷白光強度更高。SOLIS-3C自然白光LED在470 - 520 nm波長范圍內提高了輸出功率(更多信息，查看性能標簽)。

附帶的散射片應通過兩個附帶的SM2RR卡環和一個SPW604扳手(單獨出售)安裝在準直透鏡的前面。每個Solis LED的SM2螺紋深度不同。請確保安裝前LED已關閉足夠的時間來使外殼變涼，散射片不要觸碰第二個準直透鏡，以免刮傷。

雖然典型的應用涉及將LED通過顯微鏡轉接件直接安裝到顯微鏡端口上，但外殼背面每個角上都有一個8-32和M4螺孔，用于自定義安裝應用(詳情見DIY安裝標簽)。這些用于顯微鏡的Solis高功率LED，不適合普通家庭照明。

規格

Item #a	Info	Color (Click for Spectrumb)	Dominant Wavelengthc	Minimum Collimated Output Powerd	Typical Collimated Output Powerd	Max Current (CW)	Forward Voltagee	Bandwidth (FWHM)	Emitter Size	Collimating Optics (Installed)	Typical Lifetime
SOLIS-365C		UV	365 nm	3.0 W	4.0 W	4500 mA	4.0 V	10 nm	2 mm x 2 mm	LB1723-A ACL25416U-A	>12 000 h
SOLIS-385C		UV	385 nm	4.0 W	5.1 W	4500 mA	4.0 V	12 nm	2 mm x 2 mm		>29 000 h
SOLIS-405C		UV	405 nm	5.0 W	3.9 W	4500 mA	4.0 V	12 nm	2 mm x 2 mm		>40 000 h
SOLIS-415C		Violet	415 nm	5.8 W	7.0 W	2000 mA	14.0 V	14 nm	3.5 mm x 3.5 mm		>10 000 h
SOLIS-445C		Royal Blue	445 nm	5.4 W	7.1 W	9000 mA	3.8 V	23 nm	?3 mm		>10 000 h
SOLIS-470C		Blue	470 nm	3.0 W	3.7 W	4000 mA	8.0 V	34 nm	2.8 mm x 2.8 mm		>10 000 h
SOLIS-505C		Cyan	505 nm	1.0 W	1.5 W	4000 mA	7.6 V	42 nm	2.8 mm x 2.8 mm		>10 000 h
SOLIS-525C		Green	525 nm	2.4 W	3.1 W	9000 mA	5.0 V	32 nm	?3 mm		>10 000 h
SOLIS-565D		Lime	565 nm	5.7 W	8.6 W	4000 mA	13 V (Typ.)	100 nm	3.2 mm x 2.6 mm		>10 000 h
SOLIS-590C		Amber	590 nm	350 mW	570 mW	1000 mA	12.5 V	16.5 nm	3.2 mm x 3.2 mm		>10 000 h
SOLIS-595C		Amber	595 nm	700 mW	1.1 W	700 mA	14.0 V	77 nm	2.8 mm x 2.8 mm		>10 000 h
SOLIS-617C		Orange	617 nm	1.5 W	2.4 W	10 000 mA	4.0 V	17 nm	2.6 x 3.2 mm		>10 000 h
SOLIS-620D		Red	620 nm	3.47 W	4.72 W	10 000 mA	3.35 V (Typ.)	20 nm	3 mm x 3 mm		>10 000 h
SOLIS-660C		Deep Red	660 nm	2.0 W	2.7 W	1000 mA	12.5 V	21 nm	3.2 mm x 3.2 mm		>10 000 h
SOLIS-740C		Far Red	740 nm	2.0 W	3.3 W	1500 mA	13.4 V	45 nm	3.2 mm x 3.2 mm	LB1723-B ACL25416U-B	>10 000 h
SOLIS-850C		IR	850 nm	2.7 W	3.6 W	1000 mA	13.8 V	39 nm	?6.5 mmf		>40 000 h
SOLIS-940C		IR	940 nm	2.5 W	3.7 W	2000 mA	7.5 V	55 nm	3.2 mm x 3.2 mm		>10 000 h
SOLIS-1D		Cold White	N/Ag	5.81 W	8.75 W	10 000 mA	4.02 V (Typ.)	N/A	3 mm x 3 mm	LB1723-A ACL25416U-A	>10 000 h
SOLIS-2C		Warm White	N/Ah	3.2 W	4.0 W	1500 mA	12.5 V	N/A	5 mm x 5 mm		>100 000 h
SOLIS-3C		Day Light White	N/Ai	3.5 W	4.6 W	10 000 mA	3.5 V	N/A	?4.25 mm		>10 000 h

1. LED規格是標稱值。

2. 可從這里下載包含LED光譜數據的文檔。

3. 對于可見光LED，主波長表示LED對人眼來說*亮的波長。對于紫外和紅外光LED，主波長對應峰值波長?？梢?jiàn)光LED的主波長可能與光譜儀測量的峰值波長不相符。

4. 在*大電流(CW)下測得?？赏ㄟ^(guò)減小LED的電流來降低LED輸出功率。

5. 除非特別說明為*大值。

6. 此LED包括四個發射體和一個指定直徑的透鏡。

7. 此LED相關色溫為6500 K。

8. 此LED相關色溫為3000 K。

9. 此LED相關色溫為5700 K。

LED輸出功率

任何給定LED的實際光譜輸出和總輸出功率都會由于生產程序和工作參數上的差異而有所不同，比如溫度和電流。典型和*小輸出功率已指定，以幫助您選擇滿足需要的LED。每個Solis?高功率LED將在*大電流下至少提供*小指定輸出功率。為了比較不同標稱波長下LED的相對功率，右圖中的光譜是針對每個LED的典型準直輸出功率按比例繪制的曲線。圖中顯示的強度值是典型值，不是jue對值。所有已安裝高功率LED經過歸一化和按比例繪制后的光譜的excel文件可以從這里下載。

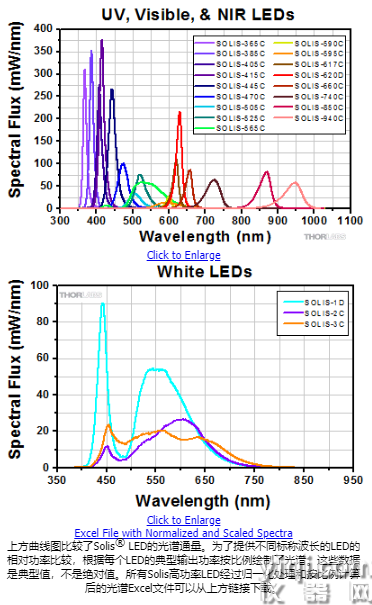

Solis LED典型準直輸出的比較。LED的實際光譜在規格范圍內可能略有差異。
