Thorlabs 振鏡系統，優勢高速和高精度

振鏡激光掃描的主要優勢是高速和高精度，Thorlabs振鏡能用于各種應用，包括光束操控、成像、激光打標、激光加、生命科學和醫學診斷等領域。位置傳感器集成在電機設計中，以閉環伺服控制提供可預測的線性時不變(LTI)系統。機械角度可達±20度以上，掃描速率從幾Hz到幾kHz不等；反射鏡較小的低慣性系統通常比重系統具有更快的速度。振鏡可單軸使用，也可組成多軸配置，或者配合互補技術(比如共振或多邊形掃描儀)實現更復雜的掃描形狀。

Thorlabs的掃描振鏡系統包括已封裝的掃描頭，可直接用于Thorlabs的構造系統和OEM集成；還包括單獨安裝的反射鏡和驅動器。反射鏡鍍膜選項覆蓋可見光和紅外范圍，還包括優化用于Nd:YAG和CO2激光的高功率介質膜。

單軸和雙軸振鏡

VantagePro?高速掃描振鏡反射鏡定位系統用于集成到OEM或自搭建的激光束控制應用中。適用的*大光束直徑為45 mm。每個系統包含1個帶反射鏡的振鏡和1張搭配使用的驅動卡。

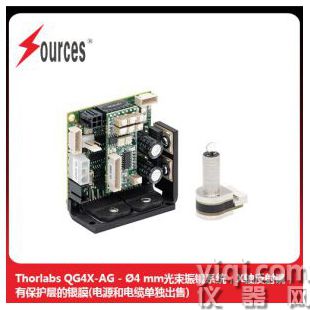

單軸振鏡套件一般包括振鏡反射鏡、伺服放大器和連接電纜。反射鏡鍍膜選項包括用于紅外和可見光的寬帶膜和用于特定單波長或多波長的介質膜。完備的振鏡應用還需要購買各種配件、伺服散熱器、振鏡安裝夾具、信號源和光源等等。

雙軸振鏡是用于OEM加工和三軸系統的核心構造模塊。經過匹配調諧的XY雙軸振鏡是搭建高性能掃描系統的關鍵，兩個反射鏡須確保j確的光路對準。

單軸振鏡

雙周振鏡

振鏡掃描頭

VantagePro?雙軸振鏡掃描頭可以在多種激光應用中提供二維掃描。每個掃描頭由雙軸振鏡電機、反射鏡組件、兩個伺服放大器和通信電路構成。動磁式振鏡速度快，準確度高，而集成的光學位置探測器確?？刂苆確，線性度高，漂移少。掃描頭外殼緊湊，帶有行業標準的機械接口，以便集成到系統中。與合適的激光和鏡頭組合使用時具有非常廣泛的用途：打標；切割太陽能電池薄膜；表面處理和深雕；半導體材料切割、劃線和修整；低功率焊接和燒結。

三軸掃描頭包含標準XY雙軸掃描頭加Z軸電動對焦器，不用fθ鏡頭掃描。靈活的三軸掃描頭非常適合三維非平坦面形打標，視場可達一平方米，所以只用單通掃描就能處理整塊太陽能電池板，而聚焦光斑直徑可低至22 μm，還可以通過故意散焦控制熱量。

高速對焦掃描頭結構緊湊，提供3軸掃描能力，適合*大450 x 450 mm2的視場尺寸。它包含BLINK高帶寬Z軸對焦器，用于掃描輪廓明顯的表面。整體封裝的設計易于集成到臺面工作站和裝配線中。此外，這款掃描頭還包含反射鏡，所鍍膜層適用于Nd:YAG(1064 nm)激光器。

高速對焦器

BLINK高速對焦器采用音圈設計，優化提高扭矩并降低運動質量，提供可達50g的c高加速度，支持?1/2英寸透鏡和13 mm大行程。相比傳統線性位移臺，BLINK能以50%的功耗提供加快幾乎50%的掃描速度，所以是更緊湊、更g效的方案。
