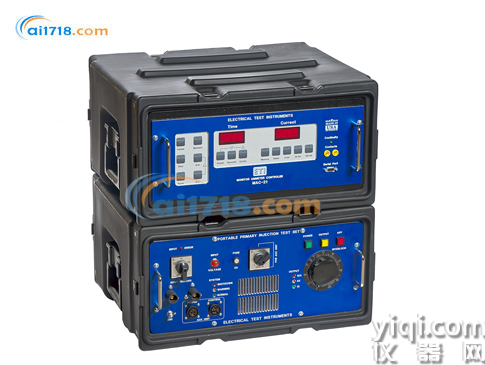

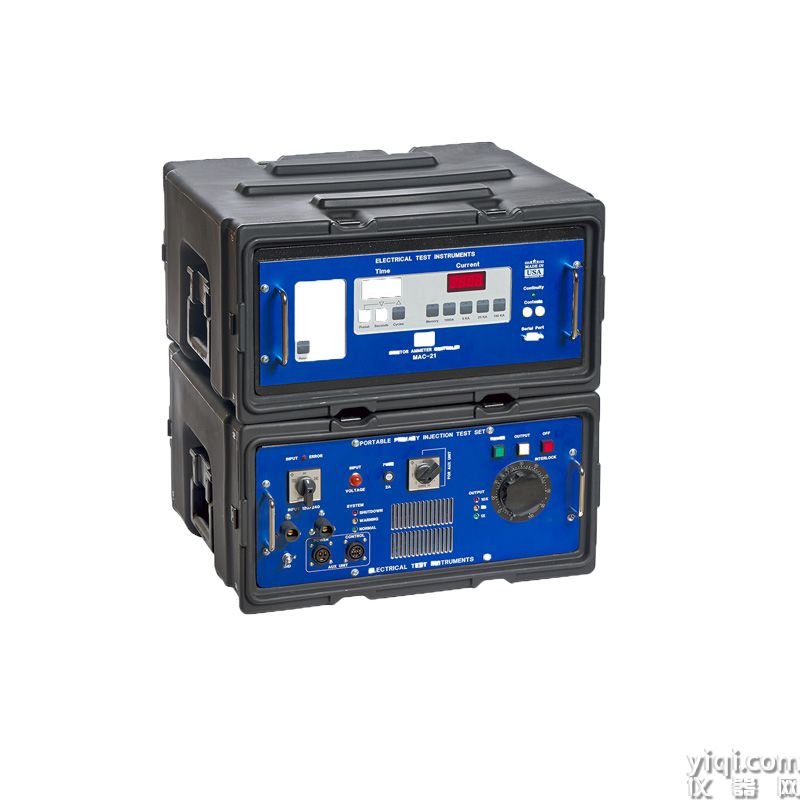

美國ETI PI-800 Gen2模塊化斷路器測試儀

美國ETI PI-800 Gen2模塊化斷路器測試儀,PI-800 Gen2 斷路器測試系統采用模塊化設計和靈活性，在便攜式包裝中提供*的功能。PI-800 Gen2 在 4.2 kVA 下產生 800 安培的連續電流，峰值輸出超過 10 倍。

美國ETI PI-800 Gen2模塊化斷路器測試儀

PI-800 Gen2 斷路器測試系統采用模塊化設計和靈活性，在便攜式包裝中提供*的功能。PI-800 Gen2 在 4.2 kVA 下產生 800 安培的連續電流，峰值輸出超過 10 倍。它有兩種可通過開關選擇的輸入電壓選項：選項 A 為 120 – 240 VAC，選項 B 為 208 – 277 VAC。
這些裝置安裝在堅固的聯鎖手提箱大小的外殼中。每件重量不超過 125 磅，可供單人手推車移動?；静僮鞣浅：唵?，經過驗證的 MAC-21 儀器可提供*佳的輸出控制和測量。
PI-800 Gen2 是一款多功能且技術先進的初級注入測試裝置，能夠測試框架尺寸高達 800 安培的斷路器。它采用特殊的輕型環形輸出變壓器，具有雙初級，便于在 120 VAC 和 240 VAC 電源上使用，以及四次級，可為各種斷路器尺寸提供*佳阻抗匹配。內部風扇冷卻可以*大限度地利用輸出變壓器，并在過載情況下更快地恢復。
PI-800 Gen2 由堅固的鋁制框架組成，安裝在堅固的塑料和鋁制外殼中，并具有可拆卸的密封前蓋和后蓋。所有控件、指示器和輸入連接均位于前面板上。多功能 50 安培輸入插頭可通過各種 120 VAC、208 VAC、240 或 277 VAC 連接器連接到重型便攜式電源線（取決于所選的型號選項）。還可以使用單獨的引線連接到總線工作。輸出連接位于背面，還有輔助輸出 ON 指示燈、配置開關和風扇的空氣輸出，可以幫助冷卻電纜和斷路器。舒適的凹入式側手柄方便移動。
MAC-21 儀器裝在一個單獨的堅固便攜箱中，與 PI-800 頂部聯鎖，并連接到測試裝置后部的電纜。
八個鍍銀輸出總線連接器允許配置為 4.2 VAC 時 800 安培的連續輸出和 8.4 VAC 時 400 安培的連續輸出，用于測試帶電纜的塑殼斷路器。它們還可以在 2.1 VAC 下連接 1600 安培，可用于 CT 測試、總線連接的熱運行以及空氣抽出式斷路器的有限測試。它們具有壓入式 3/8"-16 不銹鋼螺紋嵌件，無需螺母，并且配置桿帶有開槽，可快速輕松地更換以適應各種破碎錘尺寸。

PI-800 第二代 模塊化斷路器測試儀應用領域
該測試裝置將測試來自不同制造商的低壓、塑殼和金屬包覆、直動式交流斷路器。該測試裝置還可用于高電流應用，例如變比變壓器和熱運行。
使用 SCR，PI-800 Gen2 消除了關閉時間錯誤。在零交叉點處啟動可消除電流波形中的直流偏移，即使對于高速固態或機電跳閘裝置而言，即使是短時電流，也能獲得準確、可重復的測試結果。

PI-800 第二代 模塊化斷路器測試儀突出特點
串行端口：此標準串行端口可以連接到打印機、計算機或其他設備，以 ASCII 格式打印或存儲測試結果的時間和當前值。它設置為 9600 波特、8 位、1 個停止位、無奇偶校驗。該接口使您能夠?qū)?shù)據下載到各種計算機軟件程序中。
啟動控制：提前啟動電路提供循環或秒輸出持續時間的脈沖預設模式。脈沖模式自動將輸出脈沖到任何預設的編程持續時間。這為機電和固態跳閘裝置提供了額外的測試能力。短的預設脈沖持續時間還允許瞬時跳閘，而無需預熱被測斷路器。較長的預設時間可用于電纜或其他設備上的熱運行，*長可達 9999 秒。
零直流偏移：使用數控 SCR 代替接觸器來啟動測試裝置的輸出，消除了閉合時間誤差，從而確保每次在輸出電流波形的零交叉點處*啟動。在零交叉點啟動可消除電流波形中的直流偏移，從而確保輸出電流對稱。因此，即使電流持續時間非常短，例如進行瞬時或短延遲跳閘測試時，也能保證準確、可重復的測試結果。
