美國ETI PI-6000斷路器測試儀核心參數

尺寸	11431219.2692.2mm	重量	567kg
串行端口	標準串行端口，支持?ASCII?格式數據傳輸	定時器精度	±0.5%?讀數?±1?計數
功率	45?KVA（連續），輸出?36?KVA（效率?80%）

產品特點

美國ETI PI-6000斷路器測試儀由愛儀器儀表網代理，本產品是一款多功能初級注入測試儀，能夠測試高達 6,000 安培框架尺寸的斷路器?，F(xiàn)在熱賣中，如需購買，可通過ai1718的客服熱線聯系我們！

詳細介紹

美國ETI PI-6000斷路器測試儀由愛儀器儀表網代理，本產品是一款多功能初級注入測試儀，能夠測試高達 6,000 安培框架尺寸的斷路器。現在熱賣中，如需購買，可通過ai1718的客服熱線聯系我們！

美國ETI PI-6000斷路器測試儀

美國ETI PI-6000斷路器測試儀產品描述

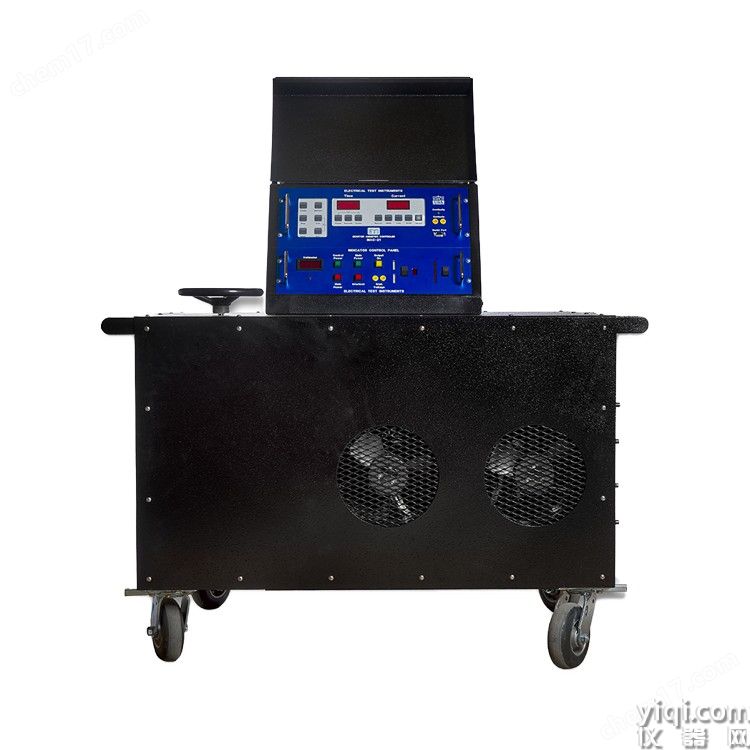

PI-6000 是一款堅固耐用、易于使用的大電流一次注入測試裝置。該裝置采用鋼制外殼，側面和頂部可拆卸，便于 access 內部組件。側面無突出部件，兩端配備全寬手柄和吊鉤。四個角落均配備可鎖定的旋轉腳輪，便于移動。

60,000A 峰值輸出：該測試裝置可實現約 60,000A 的峰值輸出，非常適合測試連續電流高達 6000A 的抽出式斷路器和塑殼斷路器。
*大通用性：配備雙初級和次級輸出變壓器，PI-6000 可與各種斷路器尺寸實現*佳阻抗匹配。
便捷的預設輸出：PI-6000 內置多種脈沖預設模式，為機電式和固態脫扣裝置提供額外的測試能力。短預設脈沖持續時間和長預設時間可用于測試瞬時脫扣與電纜或其他設備的熱運行之間的差異。
串行端口：PI-6000 配備標準串行端口，可連接打印機、計算機或其他設備，以 ASCII 格式打印或存儲測試結果的時間和電流值。
安全優先：內部電壓傳感器自動配置交流控制電源部分，僅在正確配置施加電壓時通電。PI-6000 還為輸出母線和微調 PowerstatTM 提供溫度保護，確保兩者溫度均不超過安全運行水平。

PI-6000應用

該測試裝置可測試不同制造商的低壓、塑殼和金屬鎧裝直動式交流斷路器。該測試裝置還可用于高電流應用，如比率變壓器和熱運行測試。通過使用晶閘管，PI-6000 消除了閉合時間誤差。在零交叉點啟動可消除電流波形中的直流偏移，即使對于高速固態或機電式脫扣裝置的短持續時間電流，也能提供準確、可重復的測試結果。

PI-6000 便攜式斷路器測試裝置

電流精度

連續模式：讀數的 ±0.5% + 量程的 0.5%
脈沖模式：讀數的 ±1% + 量程的 1%

定時器范圍

0-9999.999 秒
0-9999.9 周波

定時器精度

±0.5% 讀數 ±1 計數

數字電壓表輸入

量程：0-600 VAC
精度：滿量程的 1%

9V（并聯）	18V（串聯）	過載	占空比	*大開啟時間	*小關閉時間	*大輸入電流（480V）
6000A	3000A	1X	*	連續	無	121A
8400A	4200A	1.4X	50%	15 分鐘	15 分鐘	175A
12000A	6000A	2X	25%	5 分鐘	15 分鐘	260A
18000A	9000A	3X	10%	1.5 分鐘	15 分鐘	415A
24000A	12000A	4X	6%	45 秒	15 分鐘	582A
30000A	15000A	5X	4%	4 秒	2 分鐘	776A
42000A2	21000A2	7X	2%	2 秒	2 分鐘	1208A
60000A2	30000A2	10X	1%	1 秒	2 分鐘	1982A

尺寸與重量

高度：45.0 英寸（114.3 厘米）
寬度：48.0 英寸（121.92 厘米）
深度：27.25 英寸（69.22 厘米）
重量：1250 磅（567 千克）

串行端口

標準串行端口，可連接打印機、計算機或其他設備，以 ASCII 格式打印或存儲時間和電流值。

輸入電源

208/240 或 480 VAC ±10%，-15%（開關可選），單相
60 Hz（50 Hz 時*大線路電壓降低 10%）
45 kVA（連續），輸出 36 kVA（效率 80%）

產品規格

參數	規格
電流精度	連續模式：±0.5% 讀數 + 0.5% 量程脈沖模式：±1% 讀數 + 1% 量程
定時器范圍	秒：0-9999.999 秒周期：0-9999.9 周波
定時器精度	±0.5% 讀數 ±1 計數
數字電壓表輸入	范圍：0-600 VAC 精度：1% 滿量程
輸出配置
9V（并聯）	6000 A
18V（串聯）	3000 A
過載	1X
占空比	*
*大開啟時間	連續
*小關閉時間	N/A
*大輸入電流（480V）	121 Amps
9V（并聯）	8400 A
18V（串聯）	4200 A
過載	1.4 X
占空比	50%
*大開啟時間	15 Min
*小關閉時間	15 Min
*大輸入電流（480V）	175 Amps
9V（并聯）	12000 A
18V（串聯）	6000 A
過載	2 X
占空比	25%
*大開啟時間	5 Min
*小關閉時間	15 Min
*大輸入電流（480V）	260 Amps
9V（并聯）	18000 A
18V（串聯）	9000 A
過載	3 X
占空比	10%
*大開啟時間	1.5 Min
*小關閉時間	15 Min
*大輸入電流（480V）	415 Amps
9V（并聯）	24000 A
18V（串聯）	12000 A
過載	4 X
占空比	6%
*大開啟時間	45 Sec
*小關閉時間	15 Min
*大輸入電流（480V）	582 Amps
9V（并聯）	30000 A
18V（串聯）	15000 A
過載	5 X
占空比	4%
*大開啟時間	4 Sec
*小關閉時間	2 Min
*大輸入電流（480V）	776 Amps
9V（并聯）	42000 A²
18V（串聯）	21000 A²
過載	7 X
占空比	2%
*大開啟時間	2 Sec
*小關閉時間	2 Min
*大輸入電流（480V）	1208 Amps
9V（并聯）	60000 A²
18V（串聯）	30000 A²
過載	10 X
占空比	1%
*大開啟時間	1 Sec
*小關閉時間	2 Min
*大輸入電流（480V）	1982 Amps
尺寸與重量	高度：45.0 英寸（114.3 cm）寬度：48.0 英寸（121.92 cm）深度：27.25 英寸（69.22 cm）重量：1250 磅（567 kg）
輸入電源	電壓：208/240 或 480 VAC ±10%，-15%（開關可選），單相頻率：60 Hz（50 Hz 時*大線路電壓降低 10%）功率：45 KVA（連續），輸出 36 KVA（效率 80%）
串行端口	標準串行端口，支持 ASCII 格式數據傳輸
