示波器數據采集分析，軟件遠程控制示波器輕松解決

　　在很多電子工程師的工作中，需要遠程控制示波器來進行高速的數據采集分析。這個可以通過示波器軟件來進行實現，您只需要打開網站在ATECLOUD平臺上連接示波器設備，無論您是在教育實驗室、設計室還是制造車間內工作，都可遠程控制示波器執行自動化測試。它可以讓您靈活選擇工作時間和工作地點，這樣，您不管身在哪里，都能共享使用設備開展項目工作，節省預算。ATECLOUD平臺自帶的功能可以快速開發自定義的自動化測試，捕獲和記錄示波器的測量數據，并導出結果進行離線分析。下面納米軟件Namisoft詳細為大家分享一下具體的示波器數據采集分析測試過程吧。

　　1、登錄ATECLOUD智能云測試平臺。

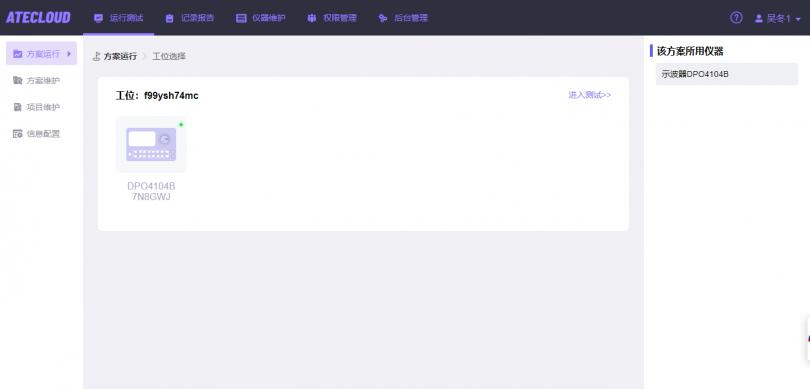

　　2、選擇示波器信號數據采集測試方案，該方案中的示波器品牌型號可根據自己的需要進行更換、采集頻率、需要采集的參數值可自己設置。

　　3、啟動測試。點擊啟動測試按鈕，示波器信號數據采集方案開始運行，并實時顯示測試結果，測試完成后反饋PASS/FAIL值、采集的參數值。

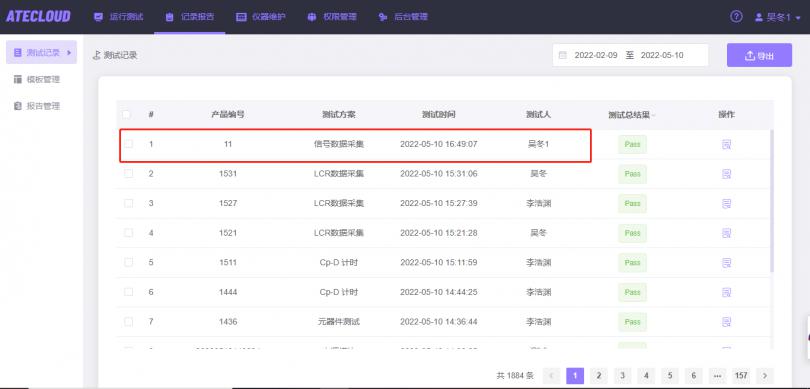

　　4、查看歷史數據并分析?？稍跍y試記錄里查看示波器信號數據采集方案的測試記錄，方便用戶對數據進行分析處理。

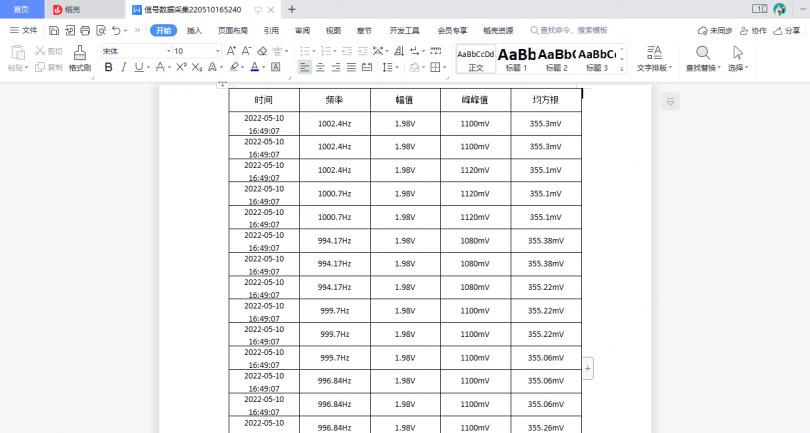

　　5、一鍵導出數據報告。可將剛才采集的示波器數據進行導出（這里模板可以根據需求自定義），可以看到采集的示波器頻率、幅值、峰峰值、均方根等。本次采集為示波器高速數據采集，1秒采集了15個點，可在報告中進行查看分析。

　　以上是納米軟件Namisoft為大家分享的關于軟件遠程控制示波器，實現示波器數據采集分析的介紹。索取產品資料，申請免費試用，搜索【納米軟件】

泰克MSO2000B和DPO2000B系列示波器一個主要的應用是調試串行總線。在所有電子器件設計工程師中，大約有60%的工程師在日常設計和調試事務中要處理串行總線。這時就學要有一個產品來幫助他們選擇性地從串行流中捕獲數據，然后分析分組內容和其他相關信號。

在串行總線結構中，一條信號路徑可以傳送地址信號、控制信號和時鐘信號。MSO2000B和DPO2000B系列示波器提供了一個理想的平臺，可以從當前某些Z常用的低速串行總線中采集和分析信號，包括I2C, SPI, RS-232, CAN和LIN。MSO2000B和DPO2000B系列示波器的基本帶寬、采樣率、記錄長度和通道數量完全可以勝任這一工作。而Z重要的是，某些duchuang的新功能使得串行調試工作變得更加簡單。

圖一DPO2000B

圖二MSO2000B

串行總線調試由多個步驟組成：觸發指定的串行事件；解碼該事件，編譯內容；搜索其他發生事件或感興趣事件的數據。

MSO2000B和DPO2000B系列示波器通過下述duchuang功能，為串行總線調試帶來全新變革：

一、觸發串行分組內容。

二、自動解碼和顯示分組，以用戶能讀懂的、簡單通俗的格式提供數據來顯示內容(如二進制、十六進制)。

三、事件表：以表格方式查看捕獲的所有分組，在很大程度上與邏輯分析儀上顯示的信息類似。

四、整體數據搜索功能，找到和標記各個串行事件，在1M標配波形內存中加快點到點導航速度。

觸發——diyi步，輕松實現

在調試過程中，通常必須確認某個串行分組已經通過總線生成或發送。分組包含嵌入式數據值和其他消息。常用的示波器功能如狀態觸發或碼型觸發不適用這一目的，它們是為多條通道上的并行數據設計的。這就需要一種可以對串行流內容作出響應的觸發功能。

在配備選配的DPO2EMBD I2C和SPI應用模塊、DPO2COMP RS-232/422/485/UART模塊和/或DPO2AUTO CAN和LIN模塊時，MSO2000B和DPO2000B系列將對用戶指定的觸發條件作出響應，包括串行數據內容、地址開始和結束消息等等。

觸發有兩種直接效應。diyi，儀器采集事件及其前后的事件，容量高達1M樣點。第二，觸發證實發生了指定的事件。

泰克MSO2000B和DPO2000B系列示波器包括一對前面板“Bus”按鈕(B1和B2)，加快了串行分析速度。事實上，每個按鈕為每種特定類型的串行總線選擇預置值。通過分別定義哪些通道接收時鐘信號和數據信號，以及決定兩種二進制狀態(1和0)的門限，工程師們就能以此創建預置值。這一設置自動保存，通過簡單地調用相應的Bus按鈕，在以后仍可以重新使用這一設置(除非被重寫)。工程師不再需要重復處理多個內嵌菜單或為串行總線設置門限。在設置采集串行數據時，Bus按鈕節約了時間，特別是在調試一條以上的總線配置時。

Busforms的優點

串行分組波形在示波器顯示屏上作為一串1和0值顯示。通過跟蹤時鐘邊沿及相關二進制數據值來解碼這些信息非常麻煩，而且容易出錯，但許多工程師一直不得不通過這種方式編譯其串行數據采樣。

泰克MSO2000B和DPO2000B系列示波器自動解碼I2C、SPI、RS-232/422/485/UART、CAN和LIN總線的二進制分組。顯示畫面不僅能顯示波形，還能顯示獨特的busform視圖。Busform視圖由業內lingxian的泰克邏輯分析儀平臺演進而來，是由符號包絡構成的一條軌跡，這些符號包絡與波形視圖上的分組成分對準。但是busform并不是單獨的1和0二進制脈沖，而是包含一個表示解碼的分組成分的十六進制、十進制或ASCII 值(如果愿意，可以選擇二進制格式)。

這樣，工程師們可以一目了然地查看總線上發生的情況，而沒有冗長、麻煩的手動解碼流程。同樣，還能顯示其他重要的事件和取值的符號，包括：開始事件，結束事件，標識符事件，地址事件(包括讀或?qū)憼顟B(tài))，數據及許多其他事件(視標準而定)。事實上，泰克MSO2000B和DPO2000B系列示波器完成了此前一直“用手”完成的工作，而且只需幾秒就可以完成。

除此之外，泰克MSO2000B和DPO2000B還提供了另一個節約時間的解碼視圖：事件表。它以表格格式表示解碼的內容，每個項目都帶有一個時戳。它包括整個采集。因此，可以簡便地查看總線上每個單個事件，同時在消息之間簡便地進行定時測量。泰克MSO2000B和DPO2000B系列示波器可以對支持的任何串行總線生成事件表。還可以導出事件表，在PC上進一步進行分析。

一旦采集完成，通常必需查看整個記錄，以全面調試問題，其可能要高達1M樣點。即使是由示波器解碼每個分組，手動查看采集中每個分組可能會需要很長的時間。較好的解決方案是擁有一個工具，自動搜索現有的采集數據，找到滿足用戶指定標準的事件。

泰克示波器MSO2000B和DPO2000B的duchuang功能，為串行總線調試帶來全新變革，為廣大電子工程師提供功能更強大的測試產品，更完善的測試體驗。安泰測試作為西北Z專業的測試儀器服務商，我們與泰克廠家一起為廣大客戶提供優質的產品、專業的技術服務。

示波器是一個非常普及的電子測量儀器，掌握了數字示波器的使用之后，能輕松獲得各種電信號形成的圖形，進而觀測不同電信號隨時間變化形成的波形曲線。此外，數字示波器還有其他使用方法，例如用示波器測試各種不與電相關的參數，如電壓、電流、頻率、相位差、調幅度等。

作為工程師的眼睛，數字示波器在迎接當前棘手的測量挑戰中至關重要。據統計，80%的工程師信賴并愿意使用泰克示波器，而且在安泰測試日常銷售中，泰克示波器也是備受客戶青睞的一個選擇。

有很多剛?cè)腴T的工程師，或者是學生小白，不懂得如何操作示波器，今天安泰測試就分享以下三條，掌握這三條,即使你是示波器小白，也能輕松操作泰克示波器哦。

下圖是泰克示波器的界面，這個示波器的界面可以分為三大部分，左邊是信息顯示區域，右側是控制信息顯示的一些按鈕，右下側是信號輸入接口。

下面開始分享三條使用數字示波器的基礎方法：

首先說明，在進行下面提到的操作方法之前，先將信號接入示波器上，注意接入信號的幅值不要超過示波器的量程。此外，下面關于示波器的使用方法是很基礎的。

示波器的兩個按鍵

AUTO：自動設置功能 調節各種控制值,以產生適宜觀察的輸入信號顯示。

RUN/STOP動行/停止：示波器正在采集觸發后的信息/示波器已停止采集波形數據。

2.數字示波器信號顯示控制

數字示波器信號

水平控制按鈕的操作：HORIZONTAL菜單，改變水平刻度和波形位置。屏幕水平方向上的zhongxin是波形的時間參考點， 調節位置按鈕，波形左右移動。

垂直控制按鈕的操作：顯示波形，調節垂直標尺和位置，以及設定輸入?yún)?shù)，每個通道需要單獨調節。通過調節位置按鈕，能讓波形上下移動。

3.示波器觸發模式

示波器的“觸發”就是使得示波器的掃描與被觀測信號同步，從而顯示穩定的波形。示波器的基本觸發模式有三種：自動模式（AUTO）、正常模式/常規模式（NORM）、單次模式（SINGLE）。

示波器觸發捕捉信號

在自動模式（AUTO）模式下，不論觸發條件是否滿足，示波器都會產生掃描，都可以在屏幕上可以看到有變化的掃描線，這是這種模式的特點。正常模式/常規模式（NORM）模式下，示波器只有當觸發條件滿足了才進行掃描，如果沒有觸發，就不進行掃描?！皢未文Ｊ剑⊿INGLE）”掃描一但產生并完成后，示波器的掃描系統即進入一種休止狀態，即使后面再有滿足觸發條件的信號出現也不再進行掃描。

以上三點你學會了嗎？當然，這個分享的是比較基礎的操作方法，如果你想學會更多操作，歡迎參加安泰培訓學院課程，免費為您解鎖更多示波器操作相關知識。

泰克示波器MSO5系列它不僅僅采用新顯示器和用戶界面，它更是新的標準，這款MSO5系列泰克示波器從它的推出到現在，一直都是業內人士備受關注的對象，如果你擁有一臺泰克示波器MSO5系，能搞定哪些測試呢？

一、嵌入式串行總線分析

使用泰克示波器MSO5系進行自動串行總線解碼可節省時間并消除手動解碼時的錯誤。串行總線觸發和搜索允許隔離事件，便于系統級故障排除。

二、自動串行總線分析

汽車設計人員可以依靠串行總線在 ECU、傳感器與制動器之間實現準確通信。5 系列 MSO 還具有 CAN、CAN FD、LIN、FlexRay、PSI5 和 SENT 解碼功能，可幫助其同步了解系統。自動汽車以太網一致性套件供您按照標準測試，您無需成為高速總線專家。

三、抖動分析

時鐘在每個嵌入式系統和數字通信鏈路的中間位置。抖動和其他時鐘失真可能會影響系統運行，而不使用正確的分析工具將很難了解其根源。泰克示波器MSO5系擁有標準相位噪聲、時鐘抖動和定時以及波形直方圖，選配高級分析、抖動分解和時鐘恢復，讓測試更準確。

四、電源分析

讓電源質量、諧波、開關損耗、安全操作區測量更可靠且可重復，還帶自動功率測量與分析包。

   特點：

   電源質量和諧波

   開關損耗和安全作業區

   電路內電感器和變壓器分析

   多輸出效率

   波特圖和電源yizhi比

五、電源完整性和電源管理

如今的電路板可以有 20 個或更多的電源軌。其中有許多只有幾伏，且有嚴格的噪音限制。需要特別注意準確測量。

特點：

數字電源管理選件可自動執行紋波和開/關測量

多達 8 條模擬輸入通道

兼容低噪音 TPR 系列電源軌探頭

SVID 和 SPMI 解碼選項

六、三相逆變器、電機和驅動器

逆變器，電機和驅動器分析包可輕松在三相 PWM 系統上執行穩定的功率測量。

特點：

多達 8 條模擬輸入通道

三相星形、三角形和單相布線配置

全方位功率測量

諧波分析

DQ0 測量

泰克示波器MSO5系是電源測量、設計和分析中不可或缺的組成部分。無論是用于測量開關損耗和安全操作區域、波德圖、電源yi制比，還是內部電路電感器和變壓器等，5 系列 MSO 都是臺式示波器的絕配。如果您想了解泰克示波器MSO5系更多產品細節，或者申請免費演示，歡迎訪問安泰測試網。

普通人也許對電子儀器不怎么了解，但其實示波器這種電子測量儀器在電子、電力和電工等領域中用于測試信號特性種的情形挺多的。在眾多不同的示波器中，泰克示波器以其特有的優點被眾多電子工程師所喜愛，盡管泰克示波器在使用中不易被損壞，但據西安安泰示波器維修中心小編所知，在日常工作或研究中，泰克示波器仍然難以避免遇到一些故障，下面小編為你介紹泰克示波器維修時的故障分析，希望對大家有所幫助！

　　1.無顯示。

　　泰克示波器不顯示的故障原因及泰克示波器維修方法：

      通常有以下原因造成故障如：保險絲壞了、高壓輸出線連接不可靠、信號線連接不正常、電源板故障、顯示器壞了等，根據不同原因更換元器件或重新連接即可。

　   2.顯示花屏。

　　故障原因及修理方法：可由顯示電路排線接觸不良引起，重新安裝牢固或更換即可。

　　3.按按鈕或擰旋鈕時不起作用、調節不連貫或顯示數字往回跳。

　　故障原因及泰克示波器維修修理方法：主要是由于按鈕或旋鈕接觸不良引起的，需要清潔或清洗按鈕電路觸點或旋鈕內部觸點。

　　4.前面板各旋鈕及按鈕均不起作用。

　　故障原因及修理方法：檢查與主板的連接線是否正?；蛴芍靼咫娐芬?。

　　5.啟動后自檢正常，但1通道或2通道無法加入信號。

　　故障原因及修理方法：多為輸入BNC連接頭與主板斷開，重新 焊接 即可。

　　6.啟動后自檢不正常，顯示CH1或CH2采集板故障或主板故障等。

　　故障原因及泰克示波器維修方法：泰克數字示波器開機后自動運行自檢程序，若顯示某項失敗，則這部分一般有問題，主要是在主板上，有時電源故障也會引起自檢不通過。主板上最常見的故障為CH1或CH2采集檢測故障，因為正常使用時，輸入信號由垂直通道輸入數字示波器，一旦超出數字示波器容許輸入電壓，會燒壞主板模擬輸入部分及采集電路。輸入放大器及數據采集電路均為集成電路，除非特別嚴重燒壞，芯片一般很少壞，主要檢查外圍電路元件。

　　泰克示波器也因它的小體積、輕重量和使用方便被譽為“工程師的眼睛”。時代和科技都在發展，電子工程師們所使用的工具也在不斷更新?lián)Q代，但我們?nèi)砸煤卯斚挛覀冋谑褂玫墓ぞ撸敼ぞ甙l(fā)生故障時不能只想著拋棄它，而是盡可能維修好，從而提高工具的使用效率。

　　以上就是西安安泰示波器維修中心小編為大家分享的這篇泰克示波器維修故障如何分析詳情，更多關于如何確認儀器硬件故障詳情，請持續訪問西安安泰維修網!當然如果你也有其他儀器需要維修的，也可以隨時來找西安安泰維修中心，我們有專業的團隊為您服務!

　　西安安泰測儀器維修中心于2008年創立，專業從事各種測試測量儀器及系統的維修與技術支持服務，始終保持與持續拓展領先的維修技術與能力，具備對各類型采用復雜封裝工藝加工生產的高端儀器進行芯片級維修的技術能力。我公司依靠精良的檢修設備，過硬的維修技術，合理的維修價格，高效的維修周期和完善的售后服務，打破了原廠的壟斷局面，為客戶節省維修費用，縮短維修周期。目前，西安安泰測試維修中心已配備各類型硬件檢測設備及專業的集成器件維修平臺，不僅可以幫助客戶大幅降低維修成本，并且為用戶提供包括返廠維修在內的各種增值服務，相信西安安泰維修中心是好的選擇!

普源示波器DS8000-R系列緊湊型示波器是基于RIGOL自主知識產權的ASIC芯片和UltraVision II技術平臺的中高端數字示波器。它具有緊湊的機架式結構設計，機身輕薄小巧。JZ的數據同步采集、GX的數據并行傳輸和較強的通道擴展能力，為多通道高速數據采集、工業自動化測試、高能物理等場景提供高密度集成、實時信號分析、多通道信號觀測的解決方案，滿足您特殊環境、自動化、定制化的測試需求。

普源示波器DS8000-R系列主要指標：

1、模擬通道帶寬：2 GHz和1 GHz兩種型號；

2、實時采樣率高達10 GSa/s

3、4個模擬通道，1個EXT輸入通道；

4、標配500Mpts存儲深度；

5、波形捕獲率高于600,000個波形每秒；

6、低抖動，支持多機同步（<200 psRMS，典型值）；

7、支持高速數據通信接口（10GE SFP+），保證大量數據的可靠傳輸；

7、集6種獨立儀器于一身，包括：示波器、頻譜分析儀、任意波發生器（選件）、數字電壓表、6位頻率計和累加器、協議分析儀（選件）

8、最多可擴展至512個通道，支持同步采集（可使用同步機進行多通道同步）；

9、支持實時眼圖和抖動分析軟件（選件）；

10、內置高級的電源分析軟件（選件）；

11、工作溫度低達-40°C，可應用于特殊環境下的信號監測；

12、豐富的接口：USB Host & Device、LAN(LXI)、10GE SFP+、HDMI、TRIG OUT、 10MHz In，10MHz Out；

13、支持Web Control遠程命令操控；

14、超薄設計體積小巧，GX利用機架空間，標配1U機架安裝套件；

15、多通道高速數據采集系統軟件（選配）；

16、提供軟件開發工具包，滿足用戶根據特定場景的定制化二次開發；

17、提供易用的現場多通道同步校準套件，保證多通道同步觀測要求

普源示波器中高端示波器指標一覽表：

普源示波器DS8000-R系列模擬通道帶寬高達2 GHz，且具備多機同步觸發能力，最多支持擴展512通道。為滿足客戶對系統集成測試中高速、多通道并行數據采集的需求，提供了優秀的解決方案。

安泰測試作為普源的一級代理，為客戶提供選型、樣機演示、銷售、培訓、維修等一站式服務，歡迎有需求的電子工程師咨詢安泰測試。
