一、樂卓公司簡介：

依托于博世力士樂多年的技術和經驗，在行走機械液壓領域，樂卓將專注于為客戶提供契合中國市場、符合客戶需求的，好的質量、性?xún)r(jià)比較牛的產品，服務及系統解決方案。 液壓閥廣泛應用于工業液壓設備，樂卓傳承力士樂技術，深耕本地化戰略為各行業提供質量穩定，樂卓Le-HydrauliX分享力士樂深厚的技術底蘊和充沛的資源，。樂卓Le-HydrauliX 產品包含：電磁換向閥系列、疊加閥系列、板式壓力閥系列、插裝邏輯閥系列、高壓內嚙合齒輪泵、柱塞泵等應用行業：挖掘機、攪拌車、農業機械、高空作業平臺、裝載機為橡塑、機床、鑄造行業等各類專業領域，提供系統的液壓解決方案等。（浙江尤勒普工業控制設備有限公司供應商，地地道道、本本分分、靠靠譜普、誠信包正）

二、NG6/10（4WE6/10）系列緩沖換向閥的概述

NG6/10（4WE6/10）方向閥一般參數

特征：

1、三位四通、二位四通或二位三通結構

2、標準規格

3、接口位置，符合IS04401-05-04-0-05

4、帶濕式插腳的直流線圈

5、電磁線圈可旋轉更換線圈時無需打開氣密的空間電氣連接，作為單個連接隱藏式手動操作。

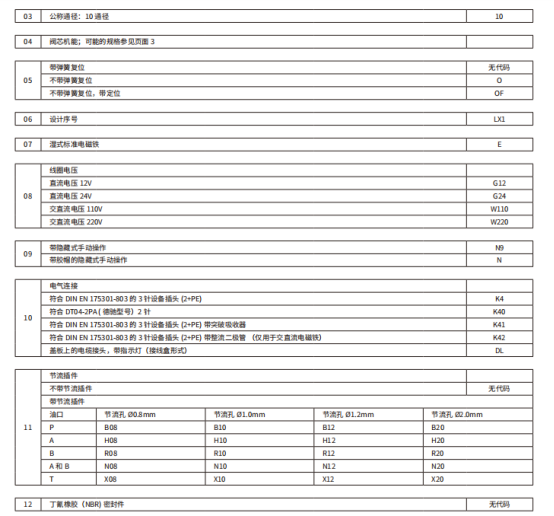

NG6/10（4WE6/10）方向閥選型:

三、NG6/10（4WE6/10）緩沖換向閥的功能與組成

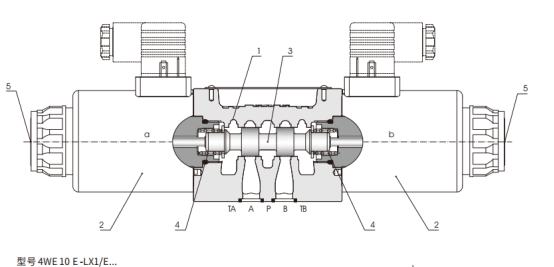

NG6/10（4WE6/10）的功能與組成

WE型號的方向閥為電磁線圈驅動的方向滑閥，可用作電磁組件。這些閥控制流體的啟動、停止和方向。該方向閥的基本構成為殼體(1)、一個或兩個電子線圈 (2)、控制閥芯(3)和復位彈(4)。

在斷電情況下，控制閥芯(3)由復位彈(4)固定在中心位置或初始位置(型號“0”除外)。

當濕式插腳電子線圈(2)通電時，控制閥芯(3)從靜止位置移至所需的終端位置。這樣就可以根據所選閥芯機能釋放所需流向。在關閉電子線圈(2)后，控制閥芯(3)將被推回至中心位置或初始位置(除了帶“OF”定位器的閥和不帶彈簧的閥)。手動應急操作(5)允許在未對線圈通電時手動切換閥。

不帶彈簧復位“0”(僅可用于閥芯機能 A、C 和 D)此型號的方向閥具有兩個閥芯位置和兩個電子線圈，不含定位器?？刂崎y芯(3)處不帶彈簧復位的閥在斷電情況下無確定的初始位直。

不帶彈簧復位帶“OF”定位器(僅可用于閥芯機能 A、C和 D)此型號的方向閥具有兩個閥芯位置和兩個電子線圈，且含定位器。制動器用于將控制閥芯(3)固定在相關的閥芯位置。因此在操作過程中，無需向電子線圈持續施加電流，這樣有助于節能操作。
