橡塑材料600V漏電起痕試驗儀

橡塑材料600V漏電起痕試驗儀程序在材料標準或電氣設備規范或其他標準中，如僅需進行耐電痕試驗，應按照第8章的規定進行50滴液滴試驗，但試驗僅在某個規定電壓下進行。

由空氣電弧導致的過電流裝置動作，不是電痕化失效。

至少測試五個試樣。若其中一個在特定的試驗電壓下失效，除非另有規定，否則可對一組新的五個

試樣進行試驗，如果十個試樣中只有一個失效，則結果為“通過”。

試樣數量可由供需雙方協商確定，或按照產品標準確定。

耐電痕試驗電壓應為25V的整數倍。

橡塑材料600V漏電起痕試驗儀

試驗前的表面狀態，考慮表面缺陷，如劃痕、污物、雜質等;

e)

電極和滴管的清潔程序;

f)

如果試驗不是在無通風的空間進行，包括大概的空氣流速;

g)

根據任何已知材料特性校正電極;

h)

不要求測定蝕損程度時，報告耐電痕化指數試驗結果如下:

說明使用的溶液類型(溶液B或溶液C)，在規定的電壓下試驗通過或失效。

例如溶液A，PTI175通過，或PTI175失效

例如溶液B，PTI225M通過，或PTI225M失效

例如溶液C，PTI175C通過，或PTI175C失效

如果要求測定蝕損程度時，結果應報告如下:

說明使用的溶液類型(溶液B或溶液C)以及大的蝕損深度，在規定的電壓下試驗通過或失

效。

例如溶液A，PTI250-3通過，或PTI250-3失效

例如溶液B，PTI375M-3通過，或PTI375M-3失效

例如溶液C，PTI250C-3通過，或PTI250C-3失效

如果試樣發生燃燒，無法報告蝕損程度，則應在報告中說明。

如果在試樣上形成穿孔，則應報告孔的信息及深度(試樣厚度)。

如果由于產生電弧導致試驗無效，則應報告。

尊敬的用戶：

您好!

承蒙您惠購使用本公司產品，謹致謝意!

在以后的日子里，我們會為您提供優良的售后服務，盡力確保及時解決您的問題。

為了保護您的合法權益，免除您的后顧之憂，我公司特向您作出下述說明：

1、產品保證開箱合格，購買后一周內（憑發票日期）發現嚴重質量問題，經本公司技術部門或授權經銷商機構確認后可提供免費更換。

2、此卡請妥善保存，憑卡聯系保（維）修。出廠一年內實行免費保修(易損件除外)，一年后，實行有償服務，憑卡在應收費項可獲優惠。

3、產品出現故障時，請將故障現象及參數詳細記錄，并傳真(或電話)至本部服務部門，本部將在二十四小時內答復您并確認后續的服務進程。

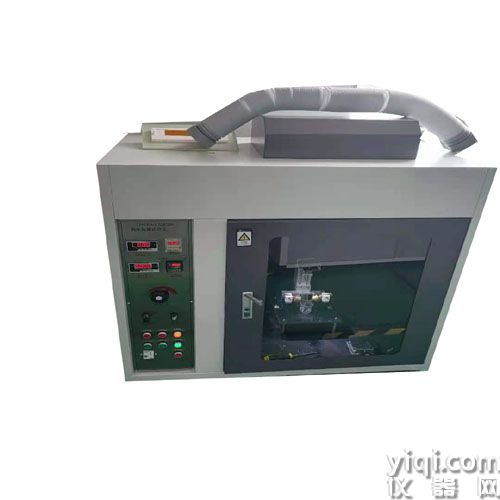

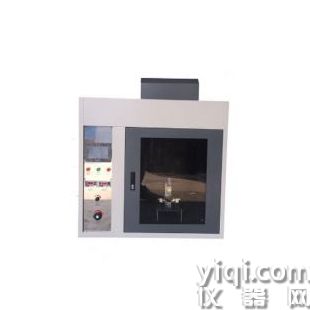

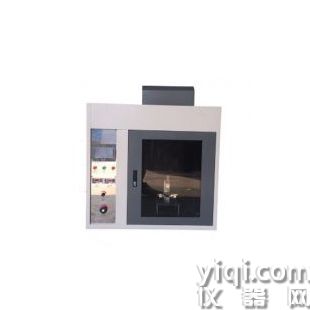

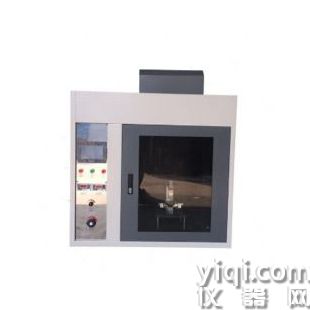

漏電起痕試驗裝置是按IEC60695、GB4207/IEC60112等標準要求設計制造的專用檢測儀器。適用于固體絕緣材料在潮濕條件下相比漏電起痕指數和耐漏電起痕指數的測定，具有簡便、準確、可靠、實用等特點。

本試驗方法可測量在電壓達600 V時固體電氣絕緣材料在電場作用下表面暴露于含雜質的水時的相對耐電痕化性能. 當將電壓施加到放在材料表面上規定的電極裝置之間，且電解液以規定的時間間隔滴到兩電極之間時，在此試驗情況下可能產生電痕化。引起材料破壞所必需的液滴數隨著施加電壓的減小而增加，且在低于某一限值時，不發生電痕化。

當材料在試驗電壓下也未電痕時，可以有不同程度的腐蝕，且腐蝕深度能測出。某些材料能在試驗時燃燒。

主要技術參數及功能

1、 采用矩形鉑電極，每個電極對試樣作用力為1.0N±0.05N。

2、 施加電壓在100~600V（48~60HZ）之間可調，短路電流在1.0A±0.1A時電壓下降不超過10% 。當試驗回路中，短路電流大于0.時間維持2秒鐘繼電器動作，切斷電流，指示試品不合格。

3、 滴液裝置能使滴液高度從30~40mm可調，滴液大小44~55滴/1cm3。滴液時間隔30S±5S可調。

4、外形尺寸：寬1120mm×深520mm×高1250mm

使用步驟

（一）安裝調試

1、 開箱后，先去掉箱內防震泡沫和膠帶、綁扎帶等，試驗箱水平放置。

2、 滴液針裝正，使滴液能從電極中間滴落。

3、 檢查電極、重塊的固定螺釘是否擰緊，如有松動，應按標準重新校正1.0±0.5N并將重塊固定。

（二）試驗操作

1、將電源插頭與AC220V電源接通。按下“電源開關”請配備穩壓電源。調節試驗電壓和短路電流。 試驗箱門關緊，選擇接近試驗電壓一檔，按下“試驗電壓選擇”畫面中的100V至600V按鍵，調節“電壓調節”旋鈕使電壓為試驗所需電壓。先將“電流調節”旋鈕調至小，再按“開始調試短路電流”，調節“電流調節”旋鈕，使電流表指示為1.0±0.1A（調短路電流時，按“開始調試短路電流”的時間不要超過2秒，按一下松一下，同時觀察電流表，若短路電流大于0.時，按“開始調試短路電流”按鈕時間超過2秒，繼電器動作，電極斷電，如果此時短路電流未調好，可按“停止”復位，重新啟動再調節，調完后按“停止”鍵復位）。

、試驗

4.1 將玻璃皿移開，放回試品到托盤上，并將兩電極放到試品上，可用量規檢查電極之間是否為4mm，然后關門，按并檢查電壓表電壓是否符合試驗電壓，否則調節“電壓調節”旋鈕使電壓達到試驗值。

4.2按“啟動試驗程序”，試驗開始。試品在試驗期間如電流大于0.，連續時間超過2S，繼電器動作自動切斷電源并指示不合格。如出現試品起火燃燒也應人工終止試驗（按“停止”或切斷電源）

5．試驗結束

    ※ 試驗結束后，一定要排清滴液杯和滴液管內的溶液，然后換上清水連續排液，對電磁閥進行清洗，減小溶液對電磁閥的腐蝕。

注意事項

1、 試驗箱應接好地防止漏電傷人。

2、 調試或裝夾樣品時，一定要斷開電極的電源。

3、 試驗結束后，一定要排清滴液杯和滴液管內的溶液，然后換上清水連續排液，對電磁閥進行清洗，減小溶液對電磁閥的腐蝕。

四、售后服務

 本儀器自售出之日起，在用戶按使用說明書操作的條件下，廠家一年內負責保修（電極是易耗品，不在保修范圍內，使用時請?zhí)貏e小心），一年后繼續提供技術服務。

高壓漏電起痕與低壓漏電起痕的區別與選擇

高壓漏電起痕和低壓漏電起痕是絕緣材料在不同電壓環境下表現出的兩種失效現象，其核心區別在于電場強度、起痕形成機理及材料破壞模式。以下是詳細對比及選擇建議：

高壓漏電起痕vs低壓漏電起痕的區別

特性高壓漏電起痕低壓漏電起痕

電壓范圍通常 >1 kV（如電網設備、高壓電纜）   通常 <1 kV（如家電、低壓電子設備）

電場強度 高電場導致強烈局部放電和電蝕   電場較弱，依賴污染物或濕度引發起痕

起痕機理直接由強電場擊穿材料或引發碳化路徑   污染物（如鹽霧、灰塵）與潮氣共同作用  破壞速度   更快（可能瞬間形成導電通路）較慢（需長期積累污染物材料失效表現       深度碳化、燒蝕、可能伴隨電弧損傷 表面導電通路，局部碳化或氧化測試標準            IEC 60587（高電壓下耐電痕化試驗） IEC 60112（常規CTI測試，電壓≤600 V）

選擇絕緣材料的關鍵因素

電壓等級

高壓場景（如輸配電設備）：選擇高CTI（Comparative Tracking Index ≥600 V）材料，如 交聯聚乙烯（XLPE）環氧樹脂或 硅橡膠

低壓場景（如PCB基材）：可選用CTI ≥175 V的材料，如 FR-4環氧板、聚酰胺（PA），但需考慮長期污染環境下的穩定性。

環境條件

   污染等級：高壓環境中若存在導電粉塵，需材料具備抗電蝕性；低壓潮濕環境需關注材料疏水性和抗水解性。

   溫度：高溫環境（如電機繞組）需耐熱材料（如 聚酰亞胺薄膜）。

材料特性

高壓優先：高介電強度、抗電弧性（如 PTFE或 陶瓷填充塑料）。

低壓優先：表面憎水性、易清潔性（如 硅膠涂層）。

成本與工藝

高壓材料（如 特種工程塑料PEEK）成本高，需權衡性能需求；低壓場景可選用經濟型材料（如 PBT或 PET）。

典型應用場景與材料推薦

高壓場景

示例：高壓絕緣子、變壓器套管

材料：硅橡膠復合絕緣子（耐候性強）、環氧樹脂澆注料（高機械強度）。

低壓場景

示例：家用電器插頭、低壓開關

材料：阻燃PC/ABS合金（CTI 250-400 V，低成本）、陶瓷填充PPO（抗污染）。

測試與驗證建議

高壓測試：按IEC 60587進行傾斜平面試驗（如4.5 kV，50滴電解液），觀察材料是否起痕或燃燒。

低壓測試：按IEC 60112標準（100-600 V）測定CTI值，模擬潮濕污染環境下的耐久性。

北廣精儀儀器設備有限公司總結

選擇時需綜合電壓等級、環境嚴苛度及成本：

高壓：優先高CTI、抗電弧材料，避免電擊穿；

低壓：關注表面抗污染能力，平衡CTI與成本。

實際應用中，還需結合UL、IEC等標準進行合規性驗證。

2、電極調節

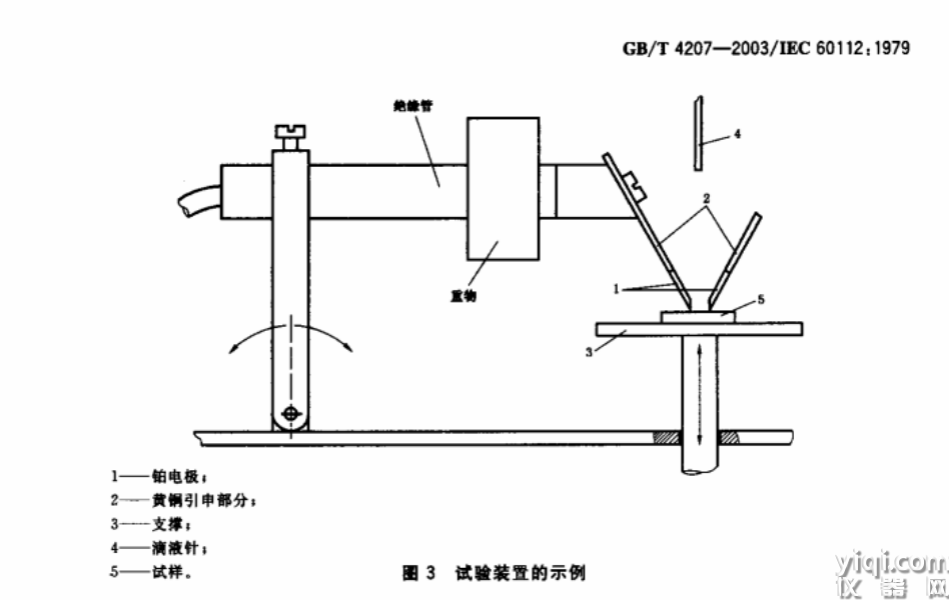

在電極斷電下，把試品置于托盤，兩電極置于試品上，調節托盤高度，使兩電極的支撐棒呈水平，電極之間為4±0.1mm。滴針尖離試品高度為30~40mm，調節滴液（在電極斷電下），“專業控制參數”設定為0.05S（設定好參數，非專業人員不要隨意更改參數）。按下“滴液調試”，測試滴液量，使其滿足滴液大小44~55滴/1cm3。

3.1 將試品移開，并將電極左右分開。將玻璃皿置于托盤上，用來接住針尖滴下的溶液。溶液按標準配制倒至滴液杯內。

3.2 在“設置試驗參數”中按“排液”，排出一定的溶液，使滴液管內的空氣排清。

3.3設定“滴液間隔時間”（30S）。

3.4設定“試驗滴液次數”（50滴）。
