NRP-Z11羅德與施瓦茨功率探頭

NRP-Z11羅德與施瓦茨功率探頭8GHz

產品概述

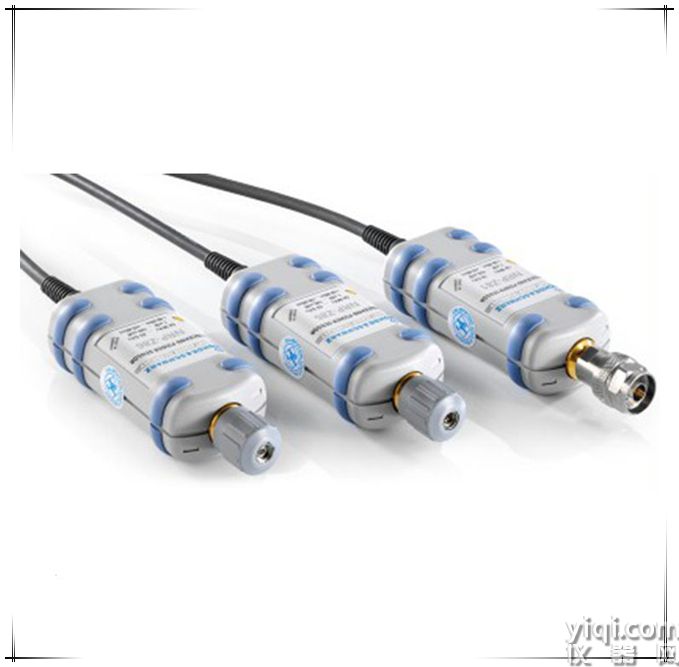

功率傳感器 R&S NRP-Z11、R&S NRP-Z21、R&S NRP-Z22、R&S NRP-Z23 和 R&S NRP-Z24 將多路徑架構、多二極管技術和同時掃描多通道測量系統融合為獨特的高性能概念。多路徑架構意味著組合兩個或三個二極管檢波器以獲得調制信號的大動態范圍。這是通過僅在平方律區域中操作每個檢測器并僅使用優化驅動的檢測器進行測量來實現的。多個二極管由多個串聯連接并集成在一個芯片上的零偏置肖特基二極管組成。當用于射頻檢測器時，它們會擴展其平方律區域羅德與施瓦茨 NRP-Z11 的特性和規格包括：

10 MHz - 8 GHz 頻率范圍

200 pW - 200 mW 功率

多路徑架構 - 3 條信號路徑，每條都配有三重二極管

6 dB 寬重疊范圍，平滑過渡

同時掃描和分析

用于重復信號的信號路徑的斬波穩定性

與傳統技術相比的優勢包括：高信噪比、低調制效應、切換信號路徑時可忽略的延遲和不連續性，以及在可用視頻帶寬內對測試信號執行時域分析的能力。這些傳感器不僅與峰值功率計相比，它們在兩個方面更勝一籌：對測試信號的射頻帶寬沒有限制
