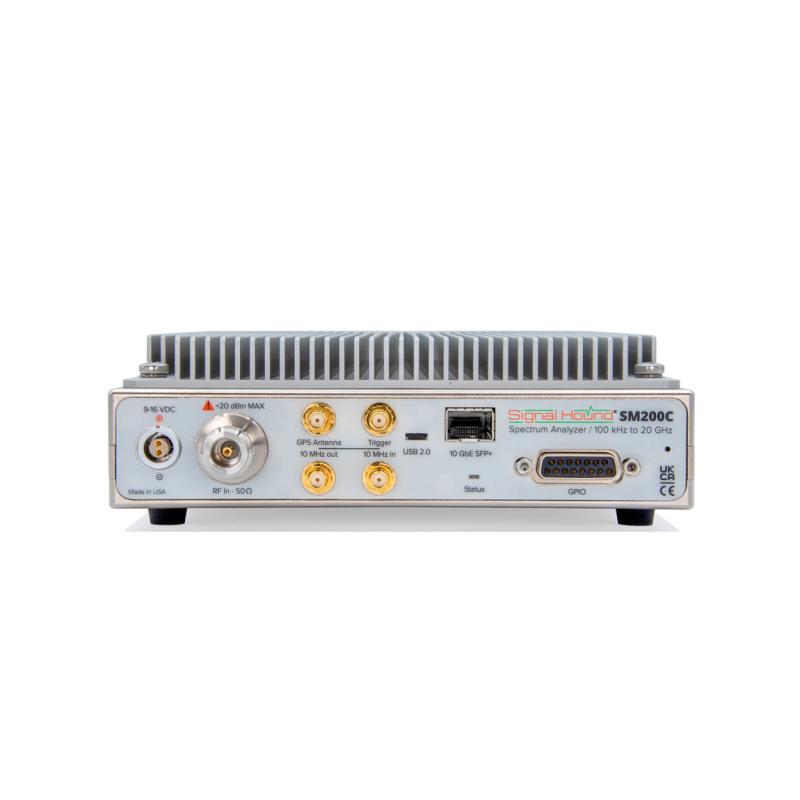

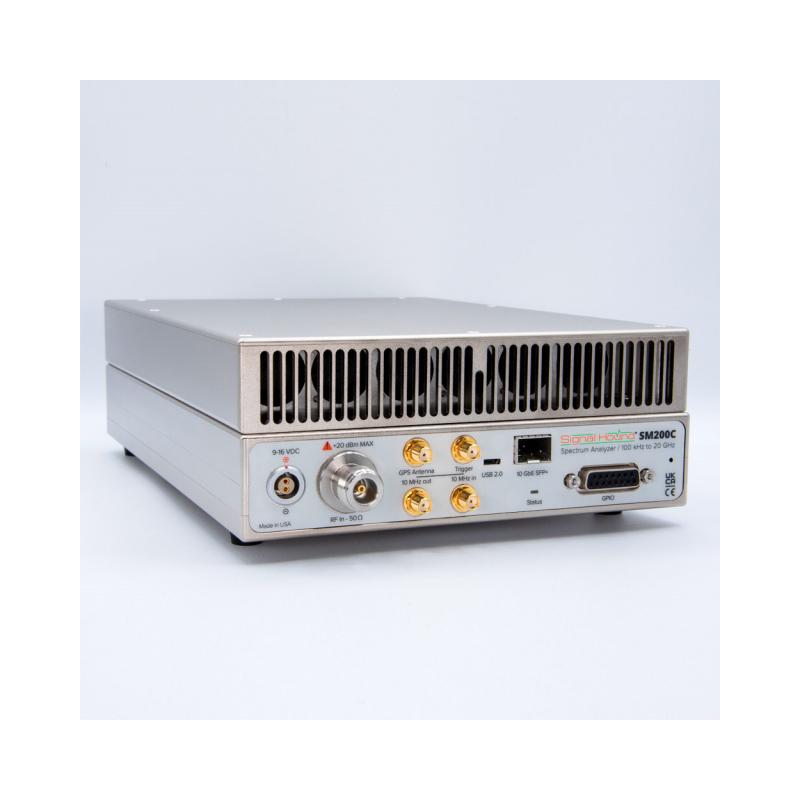

SM200C :（100KHz ~ 20GHz）高性能實時頻譜儀&監測接收機模塊

?

簡單介紹：

頻率范圍：100KHz-20GHz

幅度范圍：+10dBm到DANL（最大可測+20dBm）

SFDR：75dBc

采集帶寬：實時160MHz全帶寬

時鐘精度：優于0.01ppm

相位噪聲：-132dBc/Hz 偏移10k（1GHz載波）

工作溫度：標準型：0°C-+50°C
? ? ? ? ? ? ? ? 寬溫型：-40°C-+65°C

API支持Windows和Linux二次開發

?

?

價值無與倫比的10GbE連接頻譜分析儀

SM200C是一款高性能頻譜分析儀和監控接收器，具有10千兆以太網SFP+端口，使SM200C能夠使用光纜與PC進行遠距離通信。

SM200C專為以盡可能低的成本進行遠程精確RF數據分析而設計，具有以下特性:

?* ?10GbE上的160 MHz瞬時帶寬I/Q流
?* ?SFP+端口，使用光纜與PC進行快速遠距離通信
?* ?裝置控制和數據傳輸通過SFP+連接進行，而不是USB
?* ?調諧范圍為100 kHz至20 GHz
?* ?在30 kHz RBW下以1 THz/秒的速度掃描
?* ?110 dB的動態范圍
?* ?超低相位噪聲
?* ?GPIO端口天線切換

值得注意的是，SM200C包括操作所需的所有軟件。與其他信號獵犬設備一樣，我們的長釘軟件提供設備控制、信號可視化顯示

和數據導出工具。Spike提供多種分析模式，并為EMC預符合性測試、干擾搜尋和數字解調等提供特定工具。

對于TSCM特定應用，SM200C還兼容紅隼和權杖價格合理、功能強大的對抗解決方案軟件包。

?

性能特點：

?* ?10 GbE連接的優勢（與USB相比）
?* ?實時分析功能和特性
?* ?TSCM、頻譜監控和秘密分析等應用
?* ?160 MHz的瞬時帶寬，通過10 GbE傳輸
?* ?光譜發射掩模
?* ?EMC預符合性測試
?* ?ACPR，OBW，EVM測量和更多！

?

設備尺寸：

版本?? ?
SM200C — 20 GHz實時頻譜分析儀，支持10GbE標準，溫度范圍:0°C至+50°C

重量?? ?7.77磅（3.52千克）
規模?? ?10.2英寸x 7.2英寸x 2.15英寸（25.9英寸x 18.3英寸x 5.5厘米）

版本?? ?
SM200C —帶10GbE選項1的20 GHz實時頻譜分析儀，溫度范圍:-40°C至+65°C

重量?? ?9.13磅。（4.14千克）
規模?? ?10.2英寸x 7.2英寸x 2.80英寸（25.9英寸x 18.3英寸x 7.11厘米）

?

?

產品封裝尺寸：

版本?? ?
SM200C — 20 GHz實時頻譜分析儀，支持10GbE標準，溫度范圍:0°C至+50°C

重量?? ?12.50磅。（5.67千克）
規模?? ?16.5英寸x 11英寸x 8.44英寸（41.9英寸x 27.9英寸x 21.44厘米）

版本?? ?
SM200C —帶10GbE選項1的20 GHz實時頻譜分析儀，溫度范圍:-40°C至+65°C

重量?? ?12.50磅。（5.67千克）
規模?? ?16.5英寸x 11英寸x 8.44英寸（41.9英寸x 27.9英寸x 21.44厘米）

?

?

?
