經濟型起泡點測試儀

經濟型起泡點測試儀采用了高清晰，大尺寸的彩色觸摸屏設計，可輸入更豐富的測試信息，并能根據不同的測試參數，自動選擇和匹配適應當前手套的檢測程序；

經濟型起泡點測試儀

附錄《計算機化系統》

第三條：作為質量風險管理的一部分，應當根據書面的風險評估結果確定驗證和數據完整性控制的程度。

第十六條：應當根據風險評估的結果，考慮在計算機化系統中建立數據審計跟蹤系統，用于記錄數據輸入和修改以及系統的使用和變更。

MHRA《數據完整性定義與行業指導原則》

投入到數據管理的精力和資源應與其產品的風險等級相適應。

對數據生命周期中各要素的組織性控制和技術性控制的程度及投入的資源，要與該數據對產品屬性的影響程度相適應。

數據完整性實施程度的基本原則是：

根據對產品質量屬性的影響程度、對關鍵工藝參數的影響程度，進行風險評估確定。

那么如何評估質量風險，我們暫且不說，先從數據的生成、數據的采集原理上進行分類說明：

A、B類都是直接讀取的數據或者直接打印的數據，“記錄”數據和真實的被測對象有一定的、簡單的線性關系，依靠記錄的數據可以直接追溯到原始數據和真實狀態。

C類生成的數據不含有“動態數據或隱含信息”，通過“打印記錄數據”和“相關儀器參數、計算公式”等要素，可以追溯與還原原始數據和真實狀態。

D類生成的數據含有“動態數據或隱含信息”， 以數據庫格式存在的動態電子數據，僅靠紙質打印的記錄和圖譜曲線、相關儀器的參數，無法追溯和還原原始數據和信息。

根據以上分析，理論上，只有D類才需要“電子數據”保存，有電子數據保存，才會考慮數據完整性要求的“審計追蹤功能”。也就是說，A類人工讀取填寫紙質記錄，B類、C類自動打印紙質記錄，D類必須有電子數據保存。

A類

A類，適用于“簡單的、不可配置系統”的“非連續數據”的人工讀取、人工記錄。一次性讀取、一次性記錄，或者定時周期性讀取和記錄。比如“天平、臺稱、溫度、濕度、手持式工具……”等的數據記錄。

B類

B類，適用于“簡單的、不可配置系統”的“連續數據”的自動化記錄和打印，比如“連續的在線監測數據（潔凈室溫濕度記錄、水系統在線記錄、滅菌溫度壓力的記錄……）。

C類

C類，適用于大部分“可配置系統”的不含“動態數據或隱含信息”數據的自動化獲取、自動化打印記錄。比如大部分生產過程控制設備、大部分檢驗檢測設備。

D類

D類，適用于大部分“可配置系統”的含有“動態數據或隱含信息”數據的存儲管理。

話說，純粹的GMP管理類計算機、ERP管理類計算機、倉儲物料管理類計算機、用于生產質量活動的個人計算機，應該全部是電子數據保存，紙質打印，并具有審計追蹤功能，并且所有產生的數據記錄，不能直接作為原始記錄。

A類“作假”簡單，故意人工填寫錯誤就行了。

B類“作假”受到一定的限制，因?yàn)槭遣豢膳渲孟到y(tǒng)。感謝您選擇北廣精儀儀器i您能成為我們的客戶是我們莫大的榮幸。本公司不僅 給您提供質量優異的產品，而且將為您提供滿意的服務！ 為了您能更熟練地使用本試 驗儀器，我們隨機配備了本說明書。

本手冊主要介紹本設備有關的結構原理、操作方法以及安全注意事等方 面的知識。

特別提示：有時為了提高設備的性能，我們會對軟件部分或機械部分做一 些改動，這樣可能會產生操作系統與使用指南在某些細節上不一致的情況。在 此聲明：您所購買的設備的隨機說明書以該試驗儀器實際配備為準。在編寫本 手冊時，我們難免有錯誤和疏漏之處，請多加包涵并熱情歡迎您提出寶貴意見 或建議。

隨機文件：

隨機裝有如下文件：

1 、  《使用說明書》           一份

2 、  《產品出廠裝箱單》       一份

3 、  《產品保修卡、合格證》   一份

在您接收本設備時，請檢查上述文件是否齊全，并妥善保管。

★特別聲明：根據客戶具體要求不同，具體配置見裝箱單。

本說明書不能作為向本公司提出任何要求的依據。 本說明書的解釋權

過濾器完整性測試儀適用于對過濾器進行完整性檢測， 判斷選用 的濾材過濾精度是否符合要求、濾材有無破損以及過濾器的密封性是否完好， 以保證過濾器能按要求正 常運行。是由微電腦控制的新一代過濾器完整性自動測試儀， 可直接檢測 濾芯和濾膜的氣泡點和壓力衰減值，也可間接檢測擴散流和水浸入值。儀器結 合先進的測試電路和精密 的算法軟件自動測試過濾器的完整性， 具有測試精度 高，重現性好、測試儀采用 5.7″帶背光數字液晶顯示屏；中文菜單及提示， 實時顯示測試數 據和曲線， 并可打印測試結果及測試曲線， 以便監控測試全過 程，幫助分析濾膜及過濾系統的性 能；機內大容量存貯空間，可存貯 50 組測 試結果及 50 組測試參數。過濾器完整性的全部操作測 試過程僅在過濾器的上 游進行，對過濾器的下游無污染，尤其適用于過濾器的檢測。

此測試儀可廣泛運用于醫藥、生物工程、食品飲料、微電子等行業，也是 過濾器制造商進 行過濾器檢測的常規儀器。

1   測試原理

1.1   氣泡點法

當多孔膜材料被合適的浸潤液濕潤后，由于液體的表面張力和相應毛 細管張力的作用， 浸潤液充滿膜孔并駐留在孔中。在濾材的兩側加上氣體壓差， 要克服毛細管壓力將孔道中的液體 趕走而冒出氣泡， 氣體的壓差必須增大到某 一值?P，這個壓差值就稱為氣泡點，其計算公式如 式 1。式 1 表明，孔徑愈 小，氣泡點愈高，因此可以用氣泡點來檢測過濾器的性能。

?P=K4σ   cosθ   / D

( 式 1)

其中：   ?P—壓差(達因/厘米 2)，氣泡點值

σ —浸潤液的表面張力(達因/厘米)

θ —濾膜與浸潤液的接觸角

D—孔徑(厘米)

K—孔形系數(因?yàn)檎鎸?shí)的濾膜上的孔不是圓柱形)

1.2   保壓法(壓力衰減)

濾材被液體(濕潤液)浸潤后，在濾材的兩側加上氣體壓差，并使濾材上 游成為一個密閉 的氣壓腔， 所加的壓差值略小于濾材的氣泡點(一般設定在氣 泡點的 80%)，這時氣體不能在濾 材的毛細孔中直接流通，但氣體分子可以通 過毛細孔中的液體擴散至下游， 這種由于氣體擴散而 形成的氣體流量稱為擴散 流。由于氣體的擴散，濾材上游的壓力將衰減， 衰減值的大小和濾材的 過濾性 能形成對應關系，因此測得一定時間內的壓力衰減值就能判斷過濾器的性能。1.3   擴散流擴散流與壓力衰減值之間存在以下對應關系：

D = ·? P V / T ·Pa

(式 2)

其中： D—擴散流值   (毫升/分 ml/min)

? P—壓力衰減值

V—上游體積(毫升 ml)

T—測試時間(分 min)

Pa—大氣壓力(1013 mbar)

測得一段時間內的壓力衰減值，再測得上游封閉體積后，通過以上公式就 可計算得出擴散流值。

1.4   水侵入保壓法

這種方法是為測試疏水型筒式濾芯所設計的。目前用前幾種方法測試時， 對此類濾芯都使 用醇類浸潤濾膜。由于醇類的使用會帶來健康和可燃性引起的

安全性問題，而用水浸入法測試時 只使用去離子水/注射用水(DI/WFI)級別 的水，且濾膜不會被濕透，意味著在原理上這是一種 吸引力的測試方法。 水侵入保壓法的原理是在干燥清潔的疏水性膜上加上水壓，表面張力和毛細管 張力使水被 排斥， 當逐漸升高壓力到一定值， 水被壓過膜上大孔， 此壓力值 被稱為水侵入壓力，  當所加水壓略低于水侵入壓力值， 并隔絕上游體積， 保持 一定時間，使系統穩定，然后測量壓力衰減值，將測量值與規定值比較就能判 斷濾器的完整性，這種方法稱為水侵入保壓法。

水侵入壓力值與膜的孔徑、膜的疏水性、水的純度、水的溫度、膜的潔凈 度、膜的干燥度等有關，影響的因素較多，在實踐中要實現這種測試的重現性 是很困難的。因此這種方法可作濾 器的粗檢， 如果水侵入保壓法通過， 濾器可 以使用，如果通不過則用擴散流或保壓法進一步進行 驗證。

 儀器面板介紹 背板介1—  電源開關，控制整臺儀器的電源供給。

2—  電源插座，提供 220V 交流電源。

3—  保險絲。

4—  液晶顯示屏對比度調節。

5—  放氣管接頭。BQS-19 使用說明書測試準備

3.1   操作步驟

次使用儀器前，務請認真閱讀本指南，了解基本原理與各個部件和菜

單的功能和操作方法。然后按照以下步驟循序漸進地操作。

3.2   準備工作

1. 將儀器安放在一平穩、清潔之工作臺上。

2. 準備好 220V, 50Hz 的交流電源。

3. 備好干燥清潔的空氣或氮?dú)庾鳛闅庠础?nbsp;            4.若用易燃液體作為浸潤液時，要保持測試場地的通風。

3.3   浸潤濾材

濾芯或?yàn)V膜測試前，必須用合適的浸潤液浸潤，才能進行后續操作。 用戶可根據現場 實際情況選擇以下兩種方法中的一種。

1.沖洗浸潤

1)準備好合適潔凈的浸潤液，親水性濾材(如聚醚砜膜，尼龍膜，混合纖 維素膜等)可 用純水，疏水性濾材(如聚四氟乙烯膜等)可用醇類(乙醇、異 丙醇等)。經過完整 性數據的對照測試，取得工藝溶液的完整性數據后，也可 用工藝溶液進行濕潤。對于 可進行完整性測試的濾材， 過濾器制造商會提供完 整性測試的數據及條件， 對此若 有疑問， 可向本公司或向?yàn)V芯或?yàn)V膜的供應 商咨詢。

2)將濾膜或?yàn)V芯裝入外殼(裝膜片時必須用鑷子或戴手套，以免手上油脂 影響濾膜濕潤性能)后，充入濕潤液并使其流動，充液時要保證外殼內氣體全 部從排氣閥中排出。

3)沖洗濾膜或?yàn)V芯的濕潤液量參考下表

4)    沖洗完畢，將濾殼中留存的浸潤液從排污閥中排盡。

2.    浸泡浸潤

1) 同上 1)。

2) 將浸潤液倒入合適的容器中。

3) 將濾膜或?yàn)V芯放入上述容器中并使其浸沒。

4) 浸潤時間保持 10 分鐘以上，其間翻動幾次。

5) 浸潤結束后， 從容器中拿出濾膜或?yàn)V芯， 瀝去多余的浸潤液， 將濾膜或 濾芯裝入濾殼。

6) 用水浸潤濾膜或?yàn)V芯時，用 40℃—50℃溫水浸潤效果更佳，但浸完后 測試前必須用室溫水將其冷卻至室溫，以免產生測試誤差。

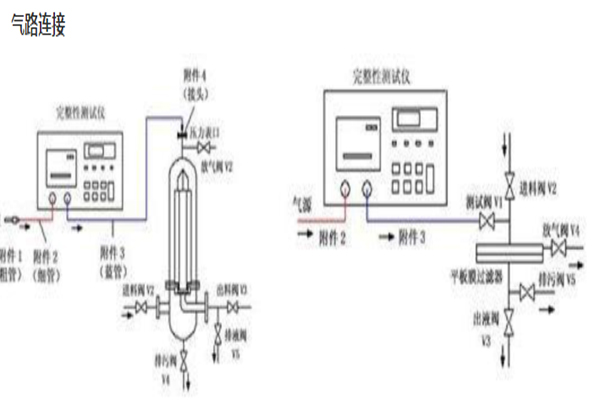

氣路連接

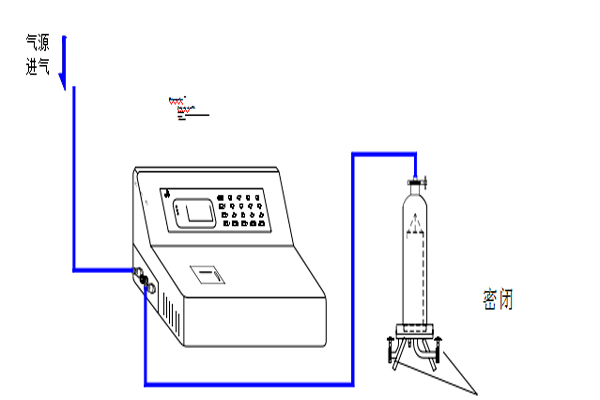

1.根據需要按圖 3-1 或圖 3-2 連接氣路，將浸潤過的濾膜或?yàn)V芯分別裝 入濾盤或?yàn)V器中。

2.進行氣泡點和保壓測試時， 按圖 3-1 連接需關閉閥門 V1、V2、V4 和 V5， 開啟閥門 V3； 按圖 3-2 連接需關閉閥門 V2、V4 和 V5，開啟閥門 V1、V3。

3.將氣源壓力調節至高于實際氣泡點 0.15—0.25MPa 并能基本穩定。如用 水作浸潤液一般 應調節至 0.6MPa，用醇類作浸潤液一般應調節至 0.3-0.4MPa。

4.調節后面板上的氣流調節旋鈕至合適位置(具體操作方法詳見第 18 頁氣 流調節)。出廠 時均調至 1 芯折疊筒式過濾器位置，如要測試的過濾器為 1 芯 折疊筒式過濾器時，無需 調節氣流調節閥。

5.測試前(特別是次測試前)先要進行濾殼的氣密性檢測，進行濾殼 氣密性檢測時濾 膜或?yàn)V芯不能裝在濾盤或?yàn)V殼內。按圖 3-1 連接進行氣密性 測試時關閉所有閥門，按圖 3-2 連接進行氣密性測試時只打開閥 V1，其它閥 門均關閉?？梢勒盏?17 頁手動測試的實 際應用中所述的氣密性檢測方法或第

17 頁所述的氣密性測試法，前一種方法更為直觀。

BQS-19 使用說明書

4儀器操作4.1 菜單功能介紹為了使測試者更易操作，本儀器設計了中文菜單界面及狀態提示欄。以下 介紹各個菜 單的級聯關系和功能4.2 開機

1. 將儀器電源插頭插入 220V，50Hz 的交流三芯插座。

2. 打開儀器背板上的電源開關， 接通儀器的電源， 進入開機主界面， 點擊 點擊測試選，進入測試界面：校準傳感器傳感器校準，輸入六位密碼：按 OK 鍵進入傳感器校準模式。傳感器校準步：確保系統壓力為 0，按確認鍵繼續。傳感器校準第二步：系統自動加壓，加壓成功后按確認鍵繼續。

BQS-19 使用說明書傳感器校準第三步：輸入當前壓力值，按確認鍵繼續.4 系統自檢點擊系統自檢，按確認鍵進行自檢BQS-19 使用說明書系統自檢中，成功后按返回鍵返回上一層菜單
