光熱模擬

隨著綠色能源技術的進步和發展，分解水(制氫)、聚光太陽能等新型太陽能利用技術逐步成為當前的熱點研究方向。上海儀廣科技為上述研究提供科研級的高通量光熱模擬系統。我們研發的聚焦式太陽光模擬器可以在室內用計算機軟件精確控制光熱轉換所需的能流大小，快速調節實驗溫度和光源輻照面積，同時保證實驗參數的可靠性和可重復性。

光熱模擬系統通常由多個光源與橢球面或拋物面反光罩組合而成。反光罩光源發出的光集中到一個預定的焦平面上，并按輻照要求進行能量分布的調整，這是光熱模擬系統的優勢。此外，光熱模擬系統的使用不依賴于天氣條件，給用戶提供了極大的空間和時間便利性。整套系統全部由我公司獨立自主的研發、生產和制造，已與國內多家著名光熱企業和高等校院開展了廣泛合作。

光源特點：

l 可與外部測試設備互聯，通過上位機控制和監測光源狀態;

l 單燈可軸向移動，可改變照射方向;

l 具有定時關機功能，可合理安排實驗時間；

l 聚光系統采用大口徑高反射率金屬橢球反光碗；

l 電源系統有帶有PFC模塊，使用過程中可以節能，并且輸出更穩定；

l 整個系統具有過溫保護，關機延時散熱功能，保證人員和系統安全。

探測特點：

l 數據可通過表頭直接讀取或連接上位機讀取;

l 探測器量程從0.1-20 MW/m2可選，自帶水冷接口和數據輸出接口;

l 軟件同時還可以計算不同直徑內總能流、平均能流密度、不均勻度等;

l 探頭可搭配兩軸位移臺，測量所需范圍內各個點的能流密度，并由軟件生成二維云圖和三維云圖。

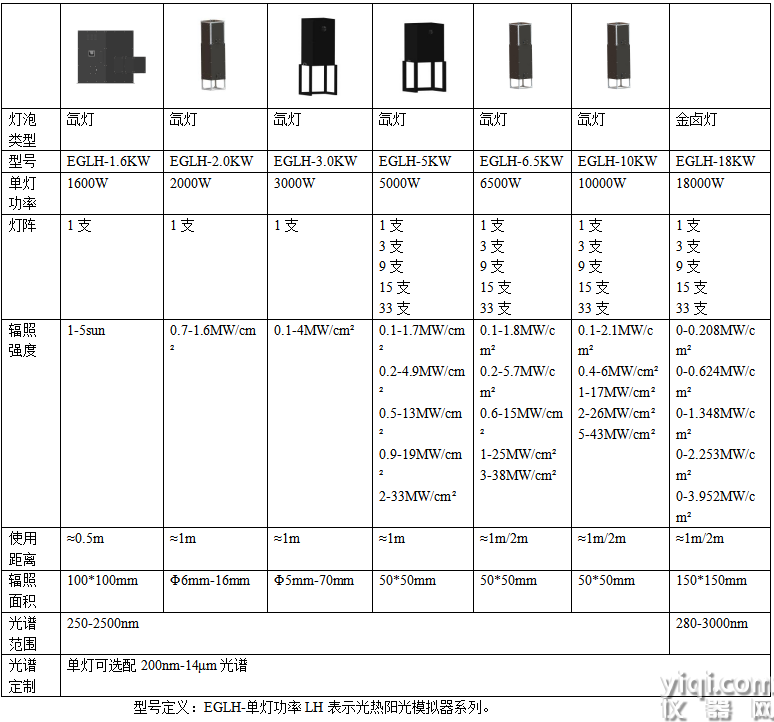

產品規格參數

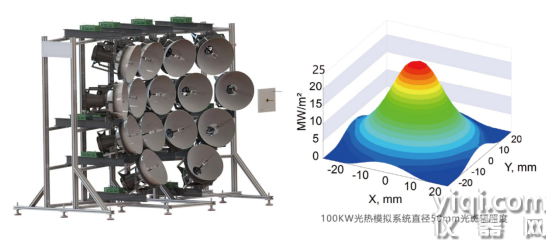

100KW光熱模擬器系統

主要特征：

15支氙燈;

調節電流控制輸出功率;散熱方式采用風扇風冷;

溫度傳感器可確保操作人員的安全;

選用反射率高的橢球面金屬反射鏡;

主要參數：

聚焦距離:2000mm;

光斑直徑:50mm;

單燈功率:6.5KW;

單燈功率可調范圍:50-100%;

焦點能流密度峰值:24MW/㎡;

光斑面積內平均能流密度:6MW/㎡;

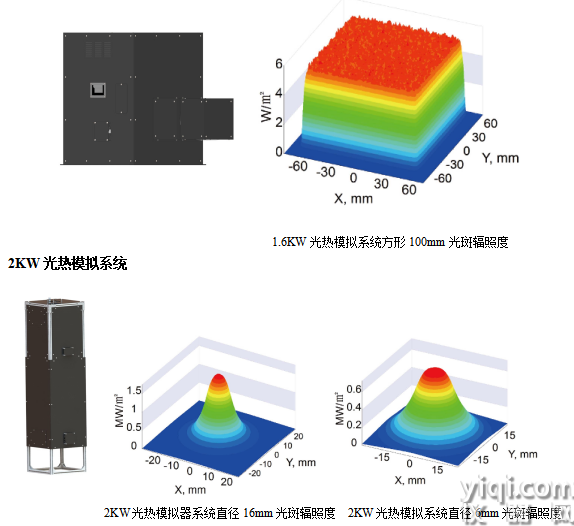

1.6KW光熱模擬系統

使用1.6KW的氙燈作為光源，通過優化設計的聚光光學系統產生1-5Sun的輻照度。輻照度可以通過調節輸出功率改變至半功率，低于半功率的使用場景可以使用4種特殊類型的衰減片進行調整。由于使用了特殊設計的濾光片使全光譜光能量整體同比例變低，光譜匹配度可以保持不變。

主要參數

光斑尺寸:可調，典型10mm;

光譜范圍:250-2500nm2;

燈泡類型:短弧氙燈;

燈泡功率:2000W;

工作距離:1300mm;

輻照度:0.8-1.6MW/m2連續可調;

產品應用

l 光催化劑實驗

l 有機化學反應過程研究

l 聚焦式太陽能發電系統與組件測試

l 高溫材料、鈣鈦礦、太陽能選擇性涂層實驗

l 航天系統器件實驗

l 材料老化實驗

l 光加熱

l 極端光輻照環境模擬

l 太陽能綠色能源制備

l 太空新材料測試

l 材料高溫性能測試

l 光儲能

l 太陽能光化學反應系統測試
