德國Cinogy 通訊專用光束分析儀CinAlign

品牌：德國Cinogy
型號： CinAlign
產地：歐洲德國
供應商報價：面議

上海昊量光電設備有限公司更新時間：2025-06-10 16:18:00

銷售范圍售全國

入駐年限第10年

營業執照已審核

同類產品激光光束質量分析儀(18件)

立即掃碼咨詢

聯系方式：400-855-8699轉8191

聯系我們時請說明在儀器網（www.vietnamtrade.org）上看到的!

掃碼分享

為您推薦

詳細介紹

產品介紹：

一、 CinAlign光束分析儀 – 用于測量準直或者較大光斑的激光光束

德國CINOGY公司為通訊領域客戶專門設計生產的CinAlign光束分析儀，主要是用于測量準直的或者較大光斑的激光光束的光斑大小、橢圓度、能量分布、發散角、功率以及指向穩定性等。CinAlign主要分為CinCam cmos-1202和CinCam CMOS-1201-IR兩種相機，基本涵蓋了所有通訊波長，其響應波長范圍為320~1610nm，主要用于測量850nm、1310nm和1550nm等通訊波長的激光器。CinAlign測量的激光光斑范圍為52um~4mm，兼容測量連續以及脈沖激光器。

主要特點：

1. 測量的波長范圍：400~1610nm

2. 測量的光斑大?。?2um~4mm

3. 實時監控光斑形狀以及變化

4. 分辨率高，高準確度

5. 測量激光光束的光斑大小、橢圓度、能量分布、發散角、功率以及指向穩定性等

主要技術指標：

相機型號	Cinam CMOS-1202	CinCam CMOS-1201-IR
規格	1/1.8’’	1/2’’
通光孔徑	6.8mm x 5.4mm	6.7mm x 5.3mm
分辨率	1280x 1024	1280x 1024
像素大小	5.3um x 5.3um	5.2um x 5.2um
波長范圍	400~1350nm	1470~1610nm
位深	8Bit	8Bit
動態范圍	>62dB	>61dB
接口	USB2.0	USB2.0
模式	連續和脈沖	連續
尺寸(WxHxL)	40mm x 40mm x 20mm	40mm x 40mm x 20mm
分析軟件	RayCi-Lite（可升級到Standard, Pro版）

主要軟件視圖：

（詳細可參考RayCi分析軟件介紹）

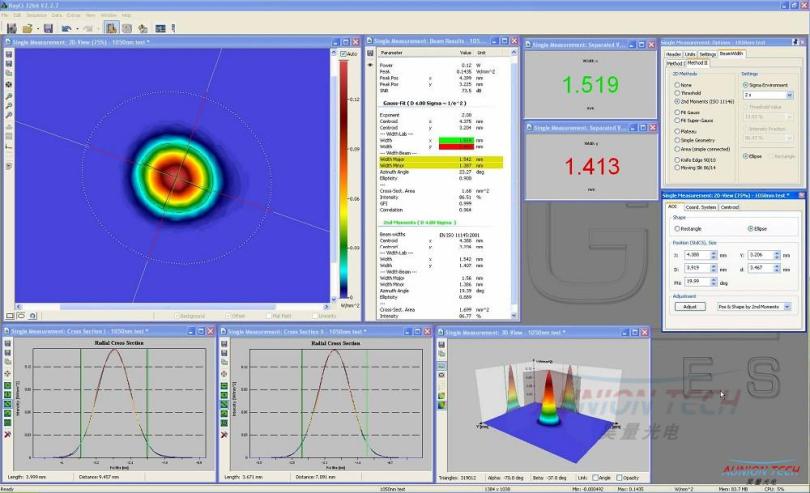

1）光斑/橢圓度的測量

2）實時測量，能量分布/光束參數（尺寸大小、橢圓度、位置等）

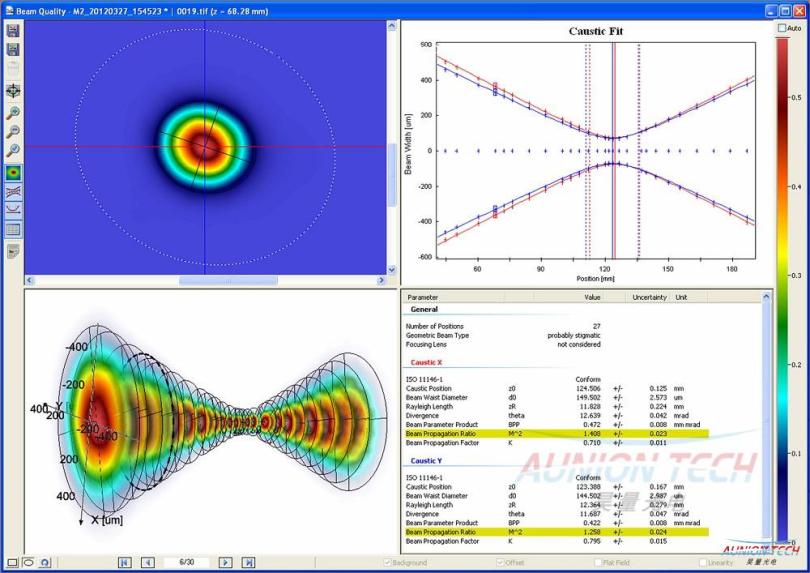

3）發散角測量

二、近場光束分析儀 – 用于測量近場/聚焦激光光束

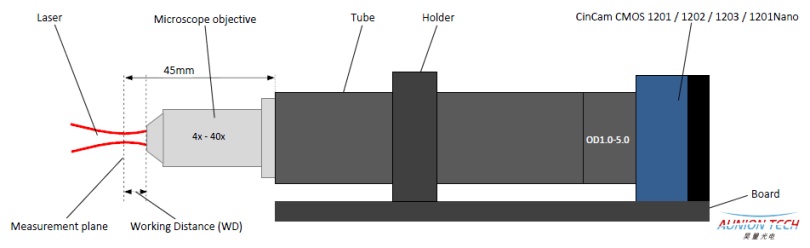

德國CINOGY公司為通訊領域客戶專門設計生產的近場光束分析儀，主要是用于測量近場/聚焦光束的焦點光斑大小、焦距、發散角、功率以及指向穩定性等。該系統集成了CinCam CMOS光束分析儀，確保了測量的準確性。測量波長范圍為320~1610nm，基本涵蓋了所有通訊波長，一般主要用于測量850nm、1310nm和1550nm等通訊波長。近場光束分析儀系統主要由顯微鏡和CinCam CMOS光束分析儀組成，其可測量的聚焦的光斑最小可達1.1um。另外，該系統為一個開放式光束分析儀系統，其中的CinCam CMOS光束分析儀可取下使用，用于測量準直的或者較大光斑的光束（zui大測量光斑為4mm）。

主要特點：

1、測量的波長范圍：320~1610nm

2、測量的光斑大?。?.1um~4mm

3、實時監控光斑形狀以及變化

4、分辨率高，高準確度

5、測量焦點位置的光斑大小、發散角、功率以及指向穩定性等

技術指標：

規格	10x System	20x System	40x System
波長范圍	320~1350nm，1470~1610nm
工作距離	10	3.3	0.6
焦距	15.26	8.55	4.39
可替換的衰減片	OD1.0~OD5.0
光學分辨率	1.5	1.2	1
光斑大小: CMOS1201 CMOS1202 CMOS1203	~5.2-267 ~5.3-272 ~4.5-270	~2.6-134 ~2.6-136 ~2.3-135	~1.3-67 ~1.3-68 ~1.1-67
視場： CMOS 1201 CMOS 1202 CMOS 1203	666 x 533 678 x 543 720 x 540	333 x 267 339 x 272 360 x 270	167 x 134 170 x 136 180 x 135
最大輸入功率	100mW
分析軟件	RayCi-Lite/Standard/Pro
