6通道農用多光譜相機AIRPHEN

Hi-phen Airphen無人機多光譜相機系統由法國國家PHENOME項目開發支持，ARVALIS蔬菜研究所、INRA、CAPTE遠程遙感研究所和HI-PHEN公司聯合研制，以其革新性的產品在歐美取得成功，廣泛配置到各地?zé)o人企業。

AIRPHEN 是HI-PHEN開發出的一款無人機多光譜相機系統，在UAV領域搭載進行移動光譜生長指數測量。相機設計來源于科研領域，

輕便、緊湊、可配置功能強大(波段、視野）?？蛇M(jìn)行無線操作并與相輔助的熱成像IR相機和高分辨率RGB相機結合使用。搭載AIRPHEN的多光譜相機系統，是測量波段多、速度快、輕便、功能強大無人機多光譜相機系統，適合大面積林業、農業、生態調查勘測使用以及植物田間表型成像研究。

無人機多光譜相機配置參數：

1.1 拍攝：6個同步快門傳感器

1.2 圖片尺寸：1280×960（tif，12bit）

1.3 獲取速度：2幀/ 秒

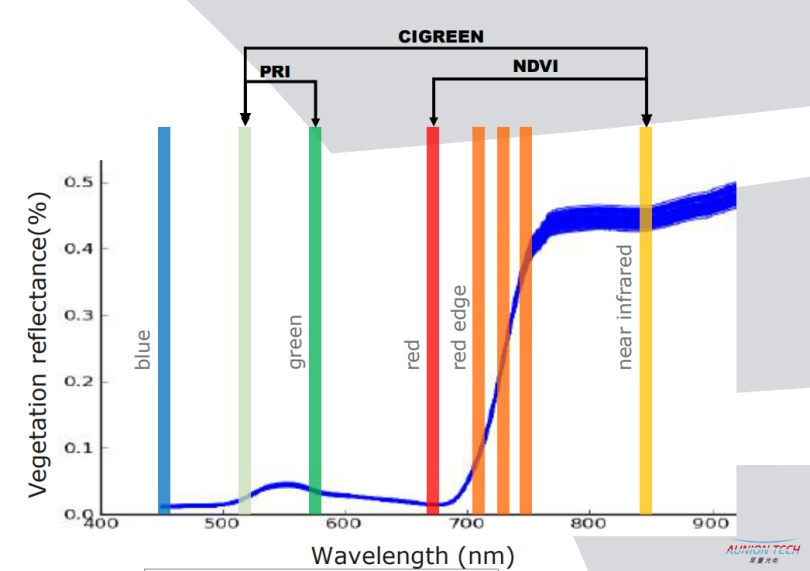

1.4 波段范圍：450-900 nm（450/530/570/675/710/730/750/850，8選6波長）

1.5 數據存儲：SD卡存儲

1.6 傳感器：不同傳感器同步（TIR，RGB）

1.7 操作角度：25°-60°

1.8 內存：32 Go

1.9 操作時間：1 h（1電池）；2 h（2電池）

1.10  低功耗：7W/H

1.11  重量：200g

可與FLIR熱紅外相機集成搭配

-熱紅外相機:FLIR Tau2

-焦鏡頭19毫米(32°x 26°), 640 x 512像素

-觸發與6個Airphen傳感器同步

-可通過Airphen接口進行配置

-為每個紅外圖像記錄的所有元數據

- 14位原始或熱線性非壓縮紅外數據采集在Airphen SD卡

可選焦距：

-4,2mm ( 60°x 46°):100米高空，視場范圍：114m x 86m，地物分辨率： 9cm

- 8mm ( 33°x25°):   100米高空，視場范圍：60m x 40m，地物分辨率： 4.7cm

多光譜相機HIPHEN為其6波段AIRPHEN多光譜相機配備了兩個焦距選擇的特性:在不影響空間分辨率的情況下增加獲取范圍以及節約時間。

1、5相機(對應于5樂隊:藍色,綠色,紅色,紅色,近紅外)配有8毫米焦距(33°x 25°)提供高分辨率的圖像。

2、1相機配備了4.2毫米焦距(60°x 46°)提供兩片。這個相機對應一個綠色的波段。

3、飛行計劃旨在為雙掃描帶照相機(4.2毫米焦距)提供70-80%的重疊。這相當于5個8mm相機的40-50%重疊。

4、攝影測量軟件(如Agisoft Photoscan)結合4.2 mm和8mm相機進行圖像對齊。它提供了多光譜正交像以及三維密集云。AIRPHEN:多光譜相機由HIPHEN原理的雙條獲取路徑

?

主要優勢：

1、對于給定的地面空間分辨率，連續軌道之間的距離可以增加兩倍。它允許:

①幾乎相同的自主性的覆蓋率翻倍

②或者用2除以覆蓋同一區域所需的時間

2、由于空間分辨率的提高和角度采樣的增大，三維點云的精度和完整性都有了顯著的提高。

常見應用的植被指數：

a) 簡單比值指數

b) 植被歸一化指數NDVI

c) 光化學反射指數PRI

d) 葉綠素指數CI

e) 修正的葉綠素吸收反射指數MCARI（反映葉綠素含量）

f) 歸一化紅邊指數NDRE等
