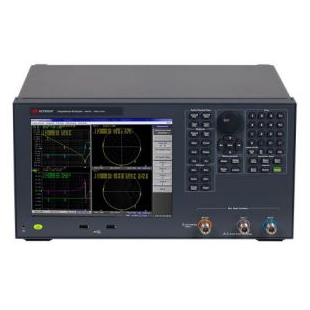

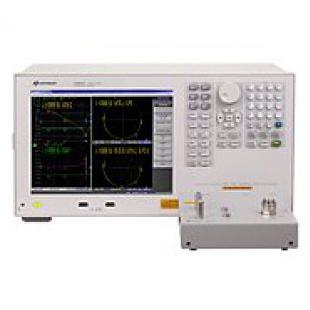

Keysight E4991B阻抗分析儀

Keysight E4991B阻抗分析儀

E4991B 阻抗分析儀，1 MHz 至 500 MHz/1 GHz/3 GHzJIANG

主要特性與技術指標

3 種頻率選件：1 MHz 至 500 MHz/1 GHz/3 GHz，可升級

±0.65% 基本精度和 120 m 至 52 k 阻抗范圍（10% 測量精度范圍）

測量參數：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、|Γ|、Γx、Γy、θΓ、

Vac、Iac、Vdc1、Idc1（1. 需要選件 001）

內置直流偏置（選件 001）：0 V 至 ±40 V，0 A 至 ±100 mA

10.4 英寸彩色 LCD 觸摸屏可顯示 4 個通道和 4 條跡線

數據分析功能：等效電路分析、極限線測試

介電/磁性材料測量（選件 002） ：|εr|、εr'、εr''、tanδ(ε)、|μr|、

μr'、μr''、tanδ(μ)

溫度特征測量（選件 007)和可靠的晶圓上測量（選件 010）功能

描述

E4991B 阻抗分析儀具有 1 MHz 至 3 GHz 的頻率范圍，可在寬阻抗范圍內提供

0.65% 的基本精度，并且內置 40 V 直流偏置源（選件 001）。等效電路分析功

能支持 7 種不同的多參數模型，可幫助您仿真元器件的等效參數值。

3 種頻率選件（1 MHz 至 500 MHz/1 GHz/3 GHz）以及頻率升級選件使您可以根

據新的投資額度選購適合的選件。

材料測量選件提供溫度特征分析功能（選件 007），并能夠直接得到介電常數和

導磁率的讀數（選件 002）。

探頭臺連接套件（選件 010）可在高達 3 GHz 的頻率范圍內提供的晶圓上

或微型元器件阻抗測量解決方案。

E4991B 支持多款測試附件，因此能夠降低測量復雜性并提高可靠性。

無論您是從事研發、質保還是質檢工作，E4991B 都可以幫助您出色地表征和測

試電子元器件、半導體器件和材料。

應用示例：

無源元器件：電容器、電感器、鐵氧體磁珠、電阻器或晶體/陶瓷諧振器等芯片

元器件的阻抗測量。

半導體元器件：變?nèi)荻O管的 C-V 特征分析和等效串聯電阻測量。

介電材料：塑料、陶瓷和印刷電路板的介電常數和損耗因數測試。

磁性材料：鐵氧體、非晶體和其他磁性材料的導磁率和損耗因數測試。
