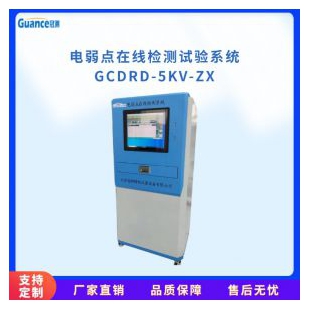

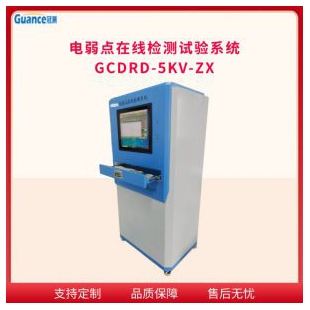

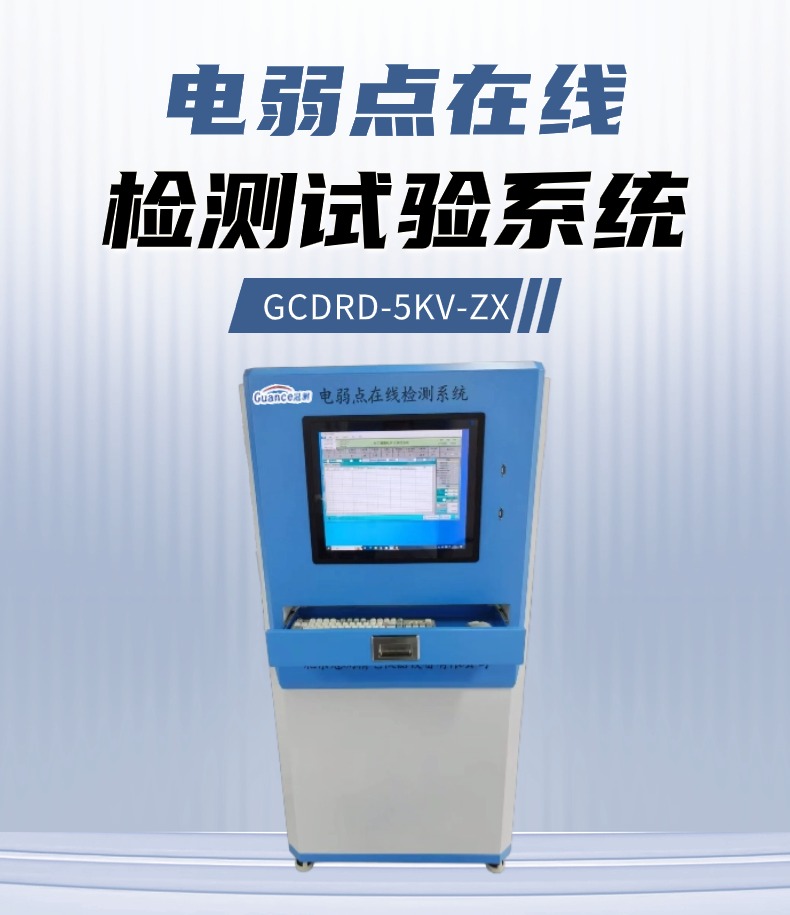

電弱點在線檢測試驗系統

電弱點在線檢測試驗系統

執行標準：GB_T 13542.2-2009 IEC 60674-2:1988-電氣絕緣用薄膜 第2部分試驗方法

一、產品用途：

該儀器主要用于電池隔膜、電氣用聚氨脂薄膜、塑料薄膜、聚丙稀薄膜等絕緣材料在給定直流電壓下自動升壓測定每平方米的擊穿點數。

應用場景：

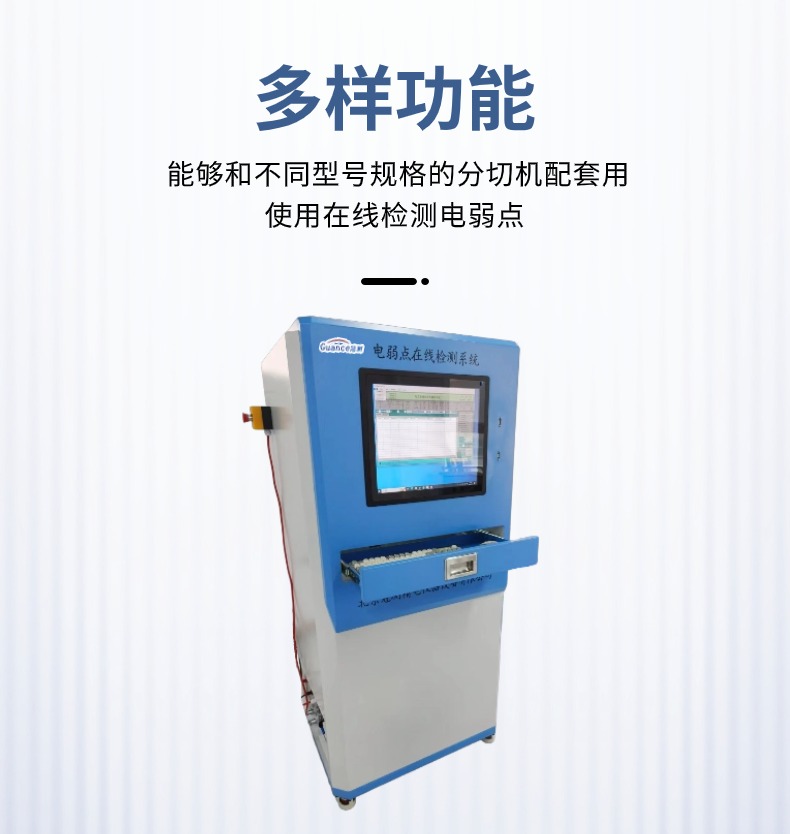

能夠和不同型號規格的分切機配套用使用，在線檢測電弱點

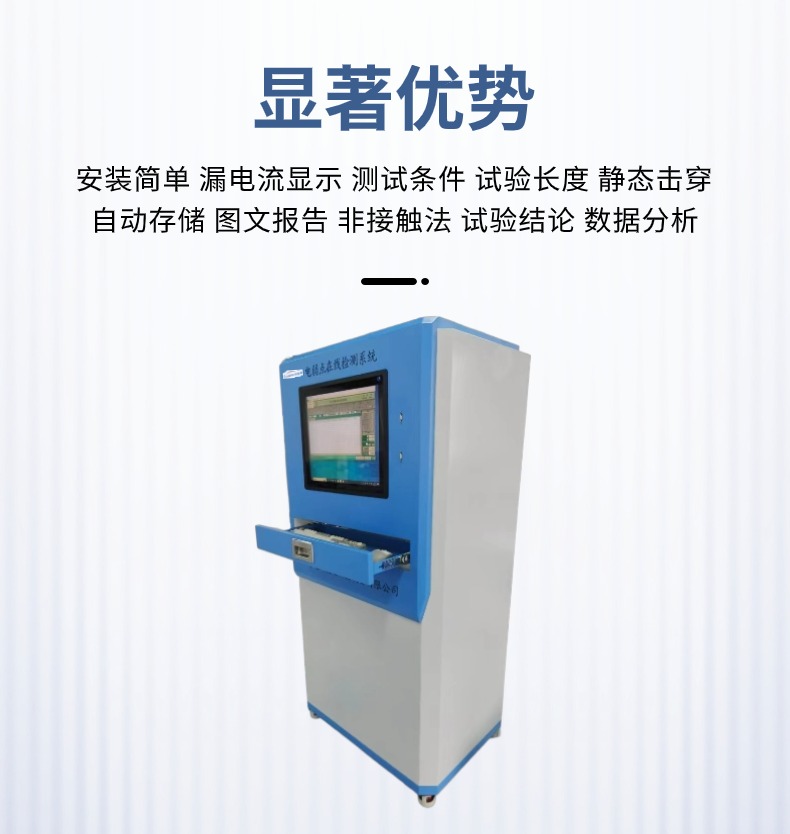

二、優勢特點：

1、安裝簡單：和現有分切機配套使用，安裝簡單，改動小

2、漏電流顯示：能夠動態顯示導電橡膠和薄膜接觸后的實時泄露電流曲線

3、測試條件：測試面積/測試長度

4、開始試驗：按設定電壓/按設定速度/按電壓和速度同時達到

5、試驗長度：記錄試驗實時總長度和達到試驗條件開始測試后的長度

6、靜態擊穿：可以對薄膜按照設定的升壓速率進行擊穿試驗

7、自動存儲：試驗結束后自動彈窗提示存儲數據

8、圖文報告：可以顯示圖文報告，測試數據更加直觀

9、非接觸法：后期可拓展延伸非接觸法測試

10、試驗結論：設定合格的條件后，試驗結束會后在試驗報告里自動識別是否達到合格的條件

11、逐壓試驗：可以設定在不同電壓下的測試長度進行連續測試。

12、升壓速度：0.5S內升到設定的電壓值，

13、數據分析：相鄰兩個電弱點縱向的長度差和時間差能夠自動統計并生成報告

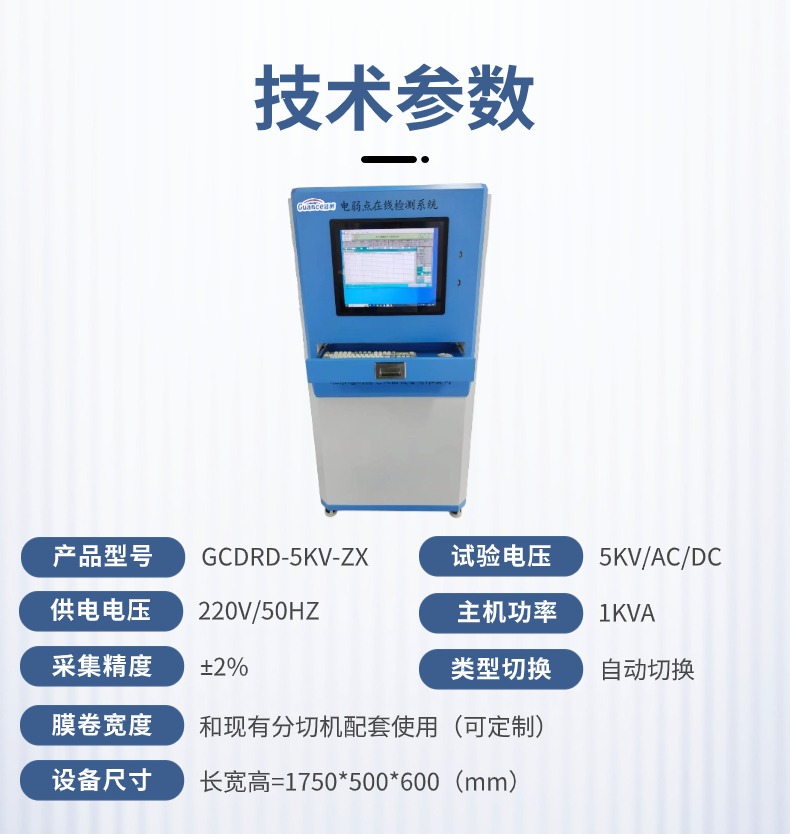

三、主要技術參數:

序號 名稱 參數 備注

01 主機功率 1KVA

02 試驗電壓 5KV/AC/DC 交直流兩用

03 電壓采集精度 ±2%

04 電壓類型切換 交直流通過軟件自動切換 無需人工干預

06 泄露電流 DC 0-10mA   AC0-20mA

07 升壓速率 0-5S 可設定

08 恒壓保持 自動保持恒壓

09 電壓波動度 ±1%

10 測試數據 電弱點密度/泄露電流/電弱點走向間距

11 電壓復原時間 小于0.5S

12 電弱點試驗模式 試驗面積/試驗長度/逐壓試驗 可選

13 靜態擊穿測試 可以在靜態下做薄膜擊穿試驗

14 試驗方法 接觸法

15 膜卷寬度 和現有分切機配套使用 按要求定制

22 電子報告 EXCEL保存，圖文顯示

25 供電電壓 220V/50HZ

26 設備尺寸 長寬高=1750*500*600（mm）

27 設備重量 100kg
