卓立漢光Sirius系列太陽光模擬器

Sirius系列太陽光模擬器

太陽光模擬器可以用來模擬實驗、生產所需的真實太陽光輻照條件， 可實現全天候不間斷的光輻照條件，使實驗、生產不受測試條件與環境的約束，因而其在光伏器件的研究和質檢中被廣泛的應用。

太陽光模擬器應具備光束準直、光斑均勻、輻照穩定、且與太陽光譜匹配的特點，使用戶可足不出戶的完成需要太陽光照條件的測試。卓立漢光提供多規格高品質的太陽模擬器，可適用于單晶硅、多晶硅、非晶硅、染料敏化、有機、鈣鈦礦等各種太陽能電池的模擬太陽光照條件的應用。

太陽能電池測試   部分文獻清單

太陽能電池測試     解決方案

太陽能電池測試    技術文章

主要特點

 ■ A級太陽光譜匹配度
 ■ 超高光強穩定性
 ■ 自動計時器，隨時監控氙燈壽命
 ■ 電動、遙控快門控制
 ■ 可訂購向上向下或水平出光方向
 ■每臺均配備評價證書，滿足IEC標準

太陽光模擬器評價指標

光譜匹配度

光譜匹配度定義為在6 個光譜波段內，積分得到的光譜輻照度占總輻照度的百分比，與標準太陽光譜中各個波段所占百分比的比例。例如A 級光譜匹配度規定，各個波段的占比與標準光譜的占比的比例，范圍不得超過0.75-1.25。



空間不均勻度

在有效工作區域內的光輻照不均勻度是高品質太陽模擬器的一項重要指標。在使用太陽模擬器進行光伏測試中，不均勻的光輻照會造成測試結果的嚴重偏差，從而導致太陽能電池測量效率或分級的錯誤。而高均勻度的太陽模擬器可以提供更加精確的測試條件與結果。

卓立漢光太陽模擬器為了提高輸出光斑的均勻度，在光路結構中采用了陣列式透鏡組來均化光斑，從而使太陽模擬器輻照不均勻度達到A級要求。

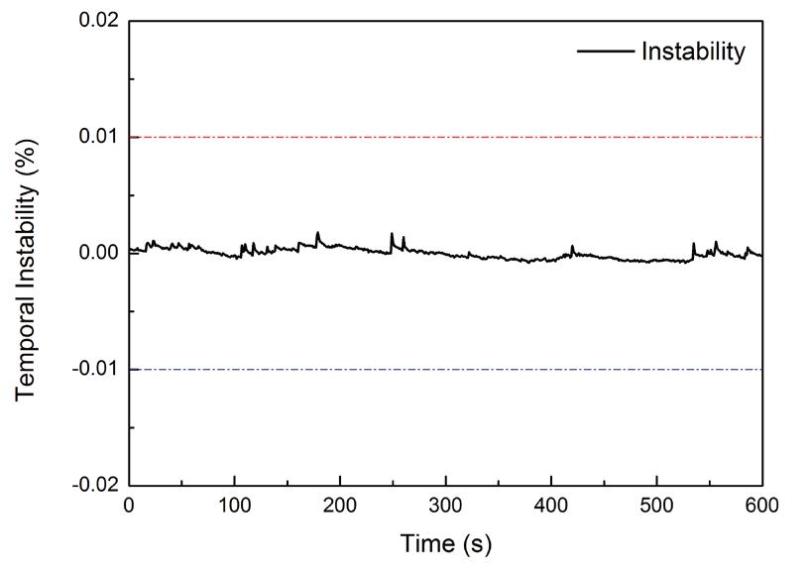

時間不穩定度

太陽模擬器時間不穩定度的定義是在一段時間內有效輻照面內*大和*小光強的比例。該項指標要求太陽模擬器隨時間的變化輸出的光束輻照度能保持穩定，以確保光源波動不會造成測試結果的失真。

卓立漢光太陽模擬器采用了長壽命高穩定性短弧氙燈作為光源，并使用低波紋高穩定電源等供電，使太陽光模擬器的光輸出可以保持長、短時間的穩定度，滿足A級要求。



AM 1.5G標準太陽光譜輻照度分布：

為了確保太陽模擬器輸出光譜匹配度良好，卓立漢光使用了專業高穩定性標準光譜校正濾光片。在確保光譜匹配度達到A 級的同時，該濾光片還能夠承受高強度的光照輸出，從而保證光譜特性可以保持一致，不會因此而發生變化。

波段數	波長范圍	各個波段占400-1100nm總輻照度的百分比
1	400-500	18.4%
2	500-600	19.9%
3	600-700	18.4%
4	700-800	14.9%
5	800-900	12.5%
6	900-1100	15.9%
