產品特點

FLIR DM286 工業級紅外成像數字萬用表是尋求安全、準確和高效方式來識別、記錄和共享結果的電氣檢查員的工具。利用 IGM（紅外引導測量）和 MSX?（多波段動態成像），您可以在接觸之前先安全地識別可能存在的危險。這款功能強大的數字萬用表可捕獲和存儲多達 30,000 幅圖像和 100 個日志文件，并能夠錄制紅外和可見光視頻。可將數據從 DM286 實時傳輸?shù)侥囊苿釉O(shè)備。利用 METERLiNK? 應用，快速高效地采集讀數、圖像和視頻，以便進行分析、趨勢分析和共享。

詳細介紹

作業更快速、更智能

IGM? 紅外成像引導測量技術

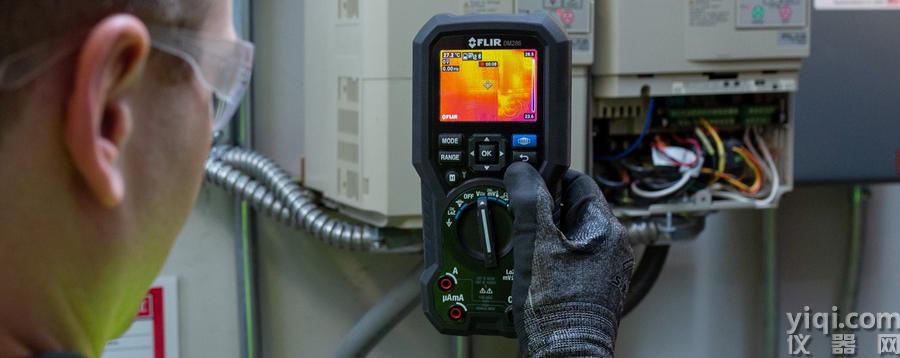

將您的測試工具升級為紅外成像引導測量 (IGM)。IGM 利用 FLIR Lepton? 傳感器，以可見的方式引導您發現隱藏的溫度問題，以便您精確了解故障排除的ZD。無需猜測，提高效率。通過發現問題和展示解決方案給客戶留下深刻印象。

ZY的圖像質量

MSX? 圖像增強

FLIR DM286 采用 FLIR 獨有的多波段動態成像 (MSX) 技術（ZL號：CN201380073584.9），將內置可見光相機拍攝的關鍵細節信息實時添加至整幅紅外圖像之中。經過WM融合后，得到一幅信息全面，帶有可見光圖像特性，未加修飾的紅外圖像，幫助您及時辨識熱圖像中的問題所在。MSX 技術的作用是實時的，因此您可以立即在熱像儀的顯示屏上看到效果。

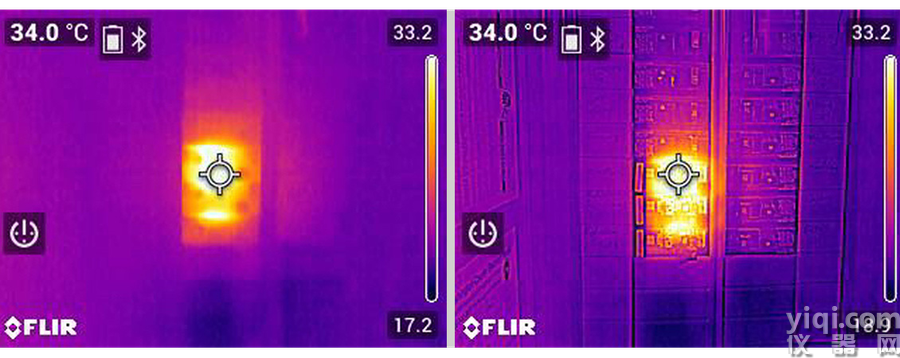

配圖從左到右：無 MSX? 和有 MSX?

將檢查信息提供給需要的人員

FLIR METERLiNK^? 應用

FLIR METERLiNK^? 應用讓您可以同時監控各種環境和電氣狀況，并能夠同時連接多達七臺 FLIR 兼容儀表。METERLiNK 讓您可以安全地采集圖像，并遠程實時監控危險區域。無論您是連接多臺 FLIR 鉗形表、數字萬用表，還是全新的 METERLiNK 應用兼容儀表，您都可以隨時關注設施周圍的關鍵讀數，并輕松與您的團隊分享。

技術參數

紅外分辨率: 160 × 120（19,200 像素）

顯示計數次數: 6000

交流/直流電壓: 1000 V 交流（有效值）±(1.0％＋3) 1000 V 直流 ±(0.09%+3)

交流/直流電流（A）: 10.00 A 交流（有效值）±(1.5%+3) 10.00 A 直流 ±(1.0%+3)

連通性: 藍牙BLE

成像與光學

調焦: 固定式

調色板: 鐵紅色、彩虹色、極光色、白熱和黑熱

光譜響應: 8–14 μm

紅外分辨率: 160 × 120（19,200 像素）

紅外靈敏度: 150 mK (0.15° C)

紅外探測器: FLIR Lepton? 紅外探測器

可見光分辨率: 2 MP（1600 × 1200 像素）

視場角-可見光: 71° × 56°

視覺焦點和視場角: 固定焦距，71° × 56° 視場角

圖像模式: MSX（多波段動態成像）熱圖像
單純的熱像儀
單純的數碼相機

顯示幀頻: 9 Hz

測量與分析

變頻驅動: 電壓（交流）：1000 V 交流有效值，在 45∽65 Hz 下為 ±(1.3%+4)

測量速率: 每秒3個樣本

導通性檢查閾值: 10 –100Ω

電容: 10.00 mF ±(4.0%+5)

電阻: 6.000 MΩ ± (0.9%+5)、60.00 MΩ ±(3.0%+5)

二極管測試: 1.500 V ± 0.9%

交流/直流低阻抗輸入（V）: 1000 V 交流（有效值）或 1000 V 直流 ±(1.3%+4)

交流/直流電流（A）: 10.00 A 交流（有效值）±(1.5%+3) 10.00 A 直流 ±(1.0%+3)

交流/直流電壓: 1000 V 交流（有效值）±(1.0％＋3) 1000 V 直流 ±(0.09%+3)

交流/直流電壓（mV）: 交流 600.0 mV ±(1.0％＋3) 直流 600.0 mV ±(0.2%+3)

頻率計數器: 100.00 kHz ± (0.1%+5)

熱靈敏度: 150 mK (0.15° C)

溫度K型熱電偶: -40°C 至 400°C DMM ± (1.0% + 3°C) / IGM ± (1.0% + 5°C)

溫度范圍: –5°C 至 300°C

溫度分辨率: 0.1°C

溫度精度: 在溫度> 25°C時：±3°C 或讀數的 ± 3%（以較大者為準），在溫度為-10°C 至 25°C 時：±5°C

顯示計數次數: 6000

校準周期: 建議每年一次

通訊與數據存儲

存儲: 每套存儲設備 40,000 個讀數

存儲介質: eMMC 4GB

存儲圖像容量: 最多 30,000

連通性: 藍牙BLE

視頻錄制: ZD時長 50 分鐘
文件傳輸ZD時長為 20 秒

通信協議: METERLiNK

圖像格式: 輻射測量

用戶界面

顯示屏: 2.8"

顯示屏亮度: 高、中和低

電源

電池: TA04，鋰聚合物可充電，3050 mAh。隨附兩個。

電池壽命: 在 IGM 模式下約 6.5 小時，顯示屏設置為中等亮度。
在萬用表模式下約 10 小時（中等亮度）

非接觸式電壓檢測[NCV]: 是

自動關機: 對于儀表：設置為“關閉”、2、5 或 10 分鐘
僅適用于工作燈：設置為“關閉”、5、15 或 30 分鐘

常規

尺寸（長 x 寬 x 高）: 20 cm × 9.6 cm × 5.6 cm

配有: 1 個 DM286 工業級紅外熱成像數字萬用表
1 套 CATIV 600V 測試引線
1 套 CATIV 600V 鱷魚夾
1 根 Type-A 轉 Micro-USB 線（帶數據傳輸功能）
1 個 K 型熱電偶（-30 °C 至 260 °C）
1 個軟包邊便攜箱
1 本 FLIR 快速入門指南
1 張 FLIR 保修卡
2 節 TA04 可充電電池

掃描模式: 連續掃描。十字準線和激光指示器瞄準。

照明燈: 1 個 LED 燈

重量: 569 g（約值），不帶電池

環境與認證

IP防護等級: IP40

安全性: IEC 61010-1 CAT IV - 600 V, CAT III - 1000 V

保修: 10 年有限保修 https://www.flir.cn/testwarranty

存儲溫度和相對濕度[RH]: -20 °C 至 60 °C，0 –80% RH（不使用電池）

電磁兼容性（EMC）: EN61326-1

發射率設置: 0.10 to 1.00 (default is 0.95); select from four presets or set manually.

工作高度: 2000 m

工作溫度與濕度: -10 °C 至 30 °C，<85% RH
30 °C 至 40 °C，<75% RH
40 °C 至 50 °C，<45% RH

激光波長: 640 nm 至 660 nm

激光類型: Class I（紅色）

激光指示器電源: ≤0.39 mW

抗跌落試驗: 2 m

認證: ETL、FCC、CE、RCM、UKCA、FDA、EN60825、EN50689

污染等級: 2.0

配件

軟件: FLIR METERLiNK? 應用

配件

測試引線&探頭

CAT IV硅質測試引線（TA80）
CAT IV絕緣鱷魚夾探頭（TA70）
FLIR TA74
帶適配器的熱電偶探頭（TA60）

便攜箱&袋

DM9x和TA72/74系列專用保護殼（TA10-F）
FLIR TA16
保護殼（TA10）
通用軟包邊便攜箱（TA15）

電池&電源

鋰聚合物可充電電池套件（TA04-KIT）

出口限制

本頁所載信息涉及的產品可能受《國際武器貿易條例》(ITAR)（22 C.F.R. 第 120-130 條）或《出口管制條例》(EAR)（15 C.F.R. 第 730-774 條）約束，具體取決于ZZ產品的規格；司法管轄權和分類將應要求提供。
