多通道熱流計/熱流儀

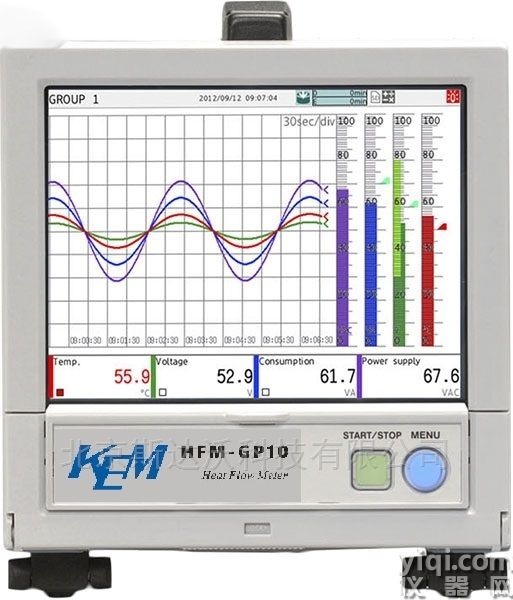

多通道熱流計/熱流儀 HFM-GP10介紹

多通道熱流計/熱流儀 HFM-GP10: 由熱流傳感器(或稱熱流測頭)連接測量指式儀表組成的熱工儀表。使用時將其傳感器埋設在絕熱結構內或貼敷在絕熱結構的外表面，可直接測量得到熱(冷)損失值。 熱流傳感器(heat flux transduser; HFT): 利用在具有確定熱阻的板材上產生溫差來測量通過它本身的熱流密度的裝置。其輸出電勢(V)與通過傳感器的熱流密度成正比。它是由芯板、表面溫差檢測器和起保護及熱阻尼作用的面板等組成。

多通道熱流計/熱流儀 HFM-GP10

表面散熱(冷)損失測試方法
熱流計法
采用熱阻式熱流計，將其傳感器埋設在絕熱結構內或貼敷在絕熱結構外表面直接測量得到散熱(冷)損失數值。此法是測試絕熱結構表面散熱(冷)損失的常用方法。
當熱流計的傳感器埋設在絕熱結構內時，應將測得的結果換算成絕熱結構外表面的散熱(冷)損失值。
當熱流計的傳感器緊密貼敷在絕熱結構外表面時，應使傳感器的表面熱發射率與被測表面的熱發射率一致，并應盡可能減少傳感器與被測表面間的接觸熱阻。

熱流計  heat flow meter
由熱流傳感器(或稱熱流測頭)連接測量指示儀表組成的熱工儀表。使用時將其傳感器理設在絕熱結構內或貼敷在絕熱結構的外表面，可直接測量得到熱(冷)損失值。
熱流傳感器  heat flux transduser；HFT
利用在具有確定熱阻的板材上產生溫差來測量通過它本身的熱流密度的裝置。其輸出電勢(V)與通過傳感器的熱流密度成正比。

多通道熱流計/熱流儀 HFM-GP10 主要特點:

1. 多通道熱流計具有人性化的操作界面，易于操作和使用。
2. 熱流測量可接30個通道，溫度和熱流測量可接15個通道。
3. 采用5.7英寸TFT彩色液晶觸控屏，實時顯示運行數據。
4. 內置500MB大容量內存，記錄時間更長，記錄通道更多。
5. 可透過瀏覽器執行實時監測，FTP服務器集中數據管理。
6. 通信功能: 以太網、郵件通知、FTP、SNTP、DHCP等。
7. 使用100~240VAC電源或12VDC電源供電，兩種方式。

 HFM-GP10 技術參數:

測定項目: 熱流和溫度。
熱流測量范圍: 0～±99999W/m2。
溫度測量范圍: -40°C～750°C。
單位選擇: 熱流(W/m2)+溫度(°C)、熱流(W/m2)、溫度(°C)。
采樣時間: 100/200/500毫秒、1/2/5秒。
顯示更新: 約1秒。
顯示功能: 波形圖、數據、線形圖、波形圖+數據。
A和B系數: 熱流傳感器A和B系數輸入。
傳感器數量: A系數傳感器多30個通道，A和B系數傳感器多15個通道。
內存: 500MB。同時連接30個通道，采樣時間1秒，可保存約1個月的記錄。
外置存儲: SD卡、USB存儲。
通信功能: 以太網、Web服務器、FTP服務器、FTP客戶端、電子郵件發送。
電源: 使用AC適配器或12VDC蓄電池供電。
使用環境: 溫度: 0°C～40°C，濕度: 0～85%RH。
尺寸: 約144×168×197mm(僅主機)，約144×168×248mm(含模塊)。
重量: 約1.9kg。
選件: 各種熱流傳感器。

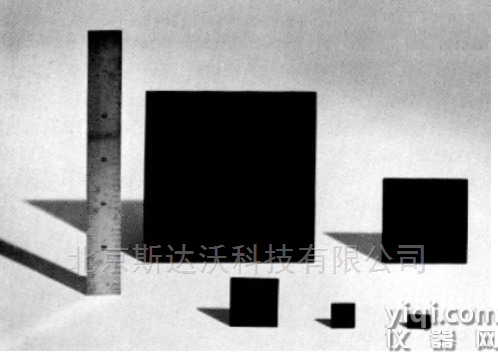

多通道熱流計/熱流儀 HFM-GP10 選用的熱流傳感器如下:
