雙層倍速鏈輸送線

鏈條輸送線,鏈條輸送鏈,倍速鏈托盤輸送線,倍速鏈裝配線,倍速鏈輸送機,倍速鏈生產線,倍速鏈,倍速鏈送線

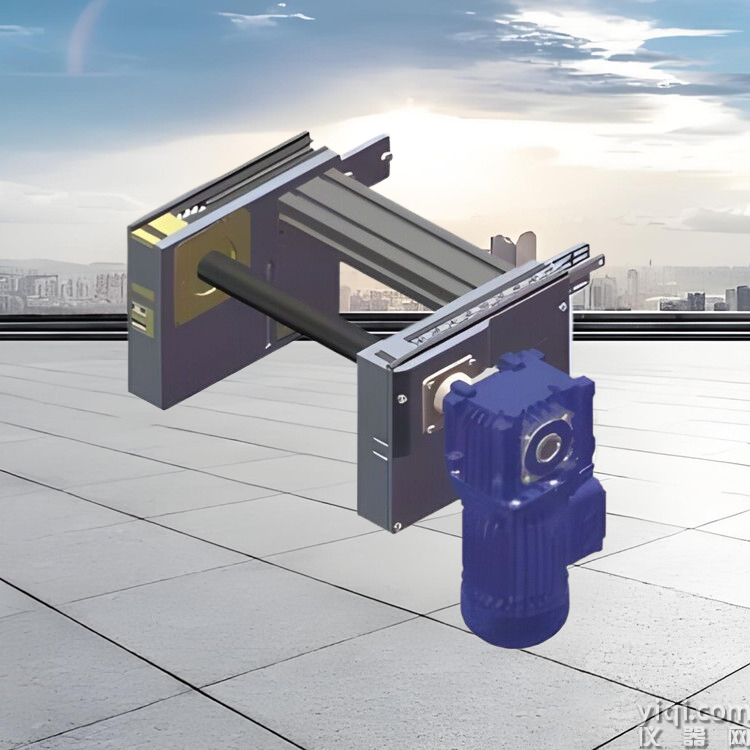

驅動單元?（電機+減速機）

主/從動輪組?（含張緊調節螺栓）

鏈條軌道?（鋁型材/鋼制支撐框架）

倍速鏈條?（帶滾輪與工裝板卡槽）

支撐腳架?（高度可調地腳）

阻擋器/定位傳感器?（氣動或光電式）

電氣控制柜?（PLC+變頻器）

二、安裝步驟詳解?

1. 基礎框架安裝?

支撐腳架定位?

按設計圖紙固定地腳螺栓，間距≤1.5米（重載場景加密至≤1米）?。

使用激光水平儀校準框架水平度，誤差≤1mm/米?。

軌道拼接?

鋁型材軌道采用內六角螺栓連接，接縫處需加裝過渡板（間隙≤0.5mm）?。

2. 鏈條與滾輪鋪設?

鏈條組裝?

將倍速鏈分段鋪裝，注意滾輪方向與運行方向一致（箭頭標識朝上）?。

使用專用鏈條接頭連接，保持鏈節活動靈活（手動拉拽測試無卡頓）?。

張緊調節?

主動輪側預留5-10cm張緊行程，從動輪側通過調節螺栓控制鏈條下垂度≤2%?。

3. 驅動系統安裝?

電機與減速機固定?

電機軸與主動輪軸心需嚴格同軸（偏差≤0.1mm），避免鏈條跑偏?。

重型線體需加裝輔助支撐架，防止電機振動導致位移?。

傳動鏈條/同步帶連接?

鏈條松緊度：手指按壓中段下垂量10-15mm為佳?。

4. 功能模塊集成?

阻擋器安裝?

氣動阻擋器與工裝板間距保持1-2mm，響應時間≤0.1秒?。

傳感器布線?

光電傳感器信號線需與動力線分離走線，間隔≥30cm，避免干擾?。

三、關鍵注意事項?

鏈條防扭曲?

安裝時禁止強行彎折鏈條，彎曲半徑需≥30倍鏈條節距?。

潤滑要求?

鋼制鏈條首次運行前需涂抹高溫鋰基脂（厚度0.1-0.3mm）?。

安全測試?

空載運行24小時，檢測噪音（≤75dB）及溫升（電機表面≤60℃）?。

四、調試與驗收?

負載測試?

按標稱負載的50%/75%/100%分階段加壓，觀察鏈條變形量（≤3%）?。

精度驗證?

工裝板定位重復精度：±0.5mm（伺服控制場景）?。

 鏈條輸送線,鏈條輸送鏈,倍速鏈托盤輸送線,倍速鏈裝配線,倍速鏈輸送機,倍速鏈生產線,倍速鏈,倍速鏈送線

注?：實際安裝需參考供應商提供的CAD圖紙（含尺寸公差與受力分析），復雜線體建議由專業工程師現場指導。若需完整示意圖源文件，可聯系設備供應商獲取DWG/PDF格式圖紙。
